4mm微型偏心振子直流振动电机结构

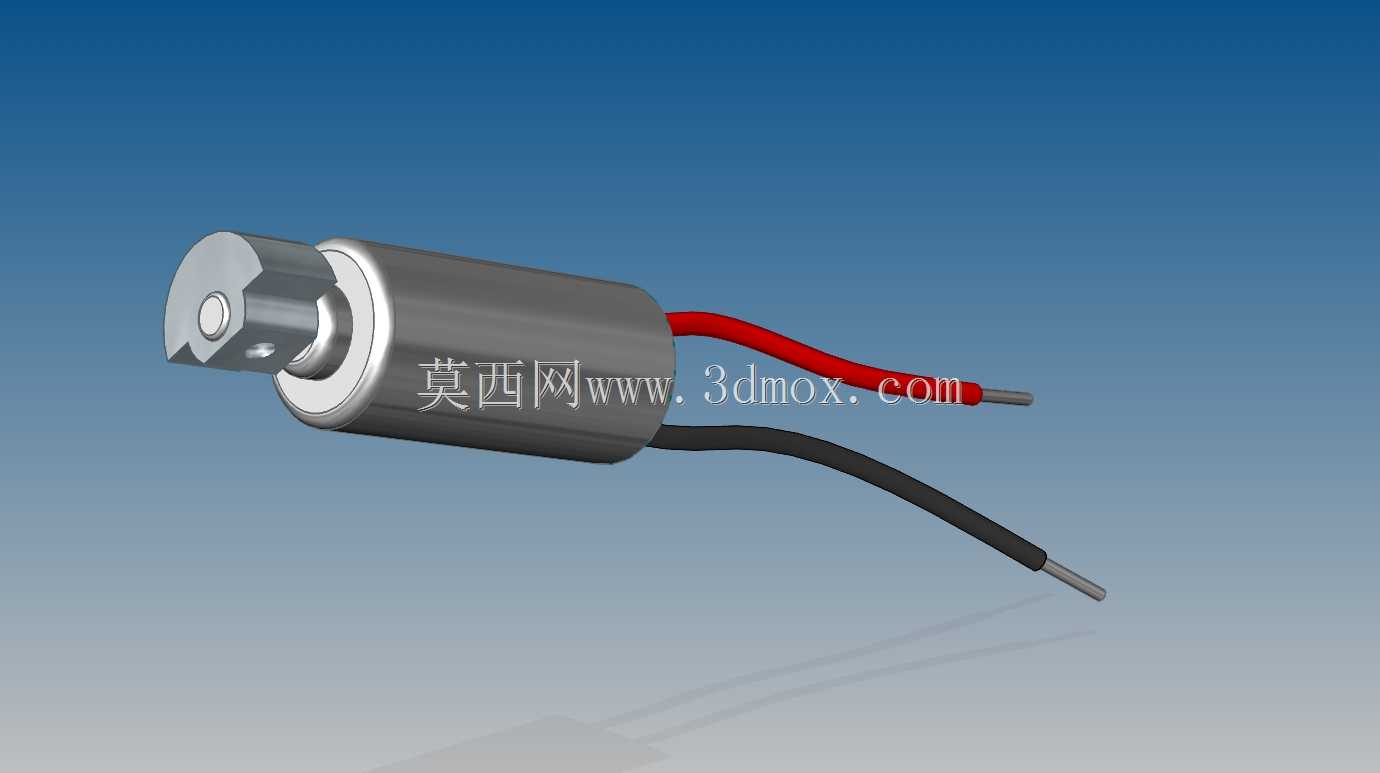

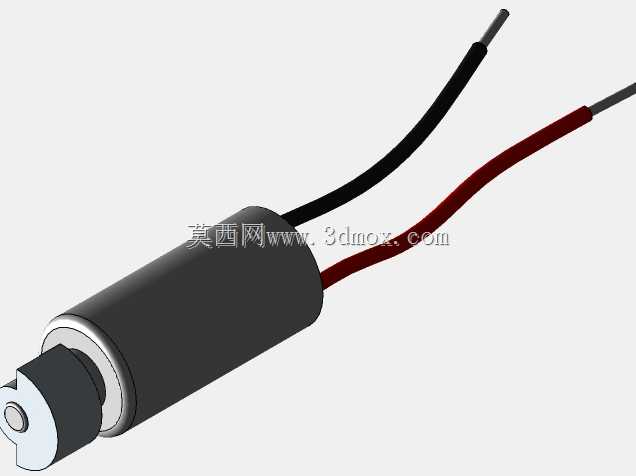

这类小尺寸振动元件在消费电子、可穿戴设备、小型医疗器具领域的应用占比极高，做结构选型时最先要卡的就是安装边界，4mm直径、8mm总长的圆柱本体，几乎是目前内置振动反馈场景里能塞下的最小规格动力件，不用额外预留复杂的安装位，点胶固定或者卡入预制的塑胶卡槽就能完成装配，不会挤占主板、电池的排布空间。从功能实现逻辑上看，它靠轴端的偏心金属块在转动时产生的离心力形成振感，供电范围覆盖1.5V到3V，刚好匹配纽扣电池、小型锂电池的输出区间，不需要额外加升压电路，能直接简化驱动端的布线难度，引线采用红黑分色的出线方式，焊接时不容易接反正负极，对产线装配的容错率更高。做三维建模的时候，要重点还原偏心块的偏心距与本体的同轴度关系，这部分直接决定了振动量的仿真准确度，不能只做外观示意，要把偏心块的配重轮廓、轴伸端的配合间隙都做出来，不然导入装配体验算干涉的时候，会漏掉转动时偏心块扫过的空间，很多新手建模时容易把电机当成静止件处理，实际装配后才发现偏心块转动时会蹭到周边的壳体或者排线，返工调整结构的成本很高。实际选型时还要注意出线端的弯折半径，两根引线从本体尾部引出，不能过度弯折靠近根部，不然长期振动后容易出现线芯断裂的问题，建模时要给引线预留至少1mm的自然弯折空间，不要把线绷得太直。这类振动电机的振感强度和供电电压正相关，低电压下振感柔和，适合做提醒类的轻反馈，电压拉到额定区间时振感明显，能满足触控反馈、告警提示的需求，因为整体尺寸极小，它的运行噪音控制难度比大尺寸振动马达更高，建模时还原壳体的薄壁厚度，也能辅助后续做壳体的隔音结构优化，避免振动时本体和安装腔内壁碰撞产生额外杂音。在智能手环、TWS耳机、小型按摩器具这类产品里，这种微型振动电机几乎是标配反馈元件，不需要复杂的传动结构，通电就能直接输出振动力，结构可靠性高，没有多余的易损件，只要安装时做好轴向的限位，避免电机在腔体内窜动，长期运行的稳定性完全能满足消费类产品的生命周期要求。建模时还要注意圆柱本体的公差配合，外径4mm的尺寸要留0.1mm左右的安装间隙，不然过盈压入塑胶壳时容易挤压内部的绕组，导致电机卡滞不转，尾部的出线位置要做防拉结构，在壳体上预留压线筋位，避免外力拉扯引线时把焊点从电机端扯脱。
