货车自动对接装车输送线结构

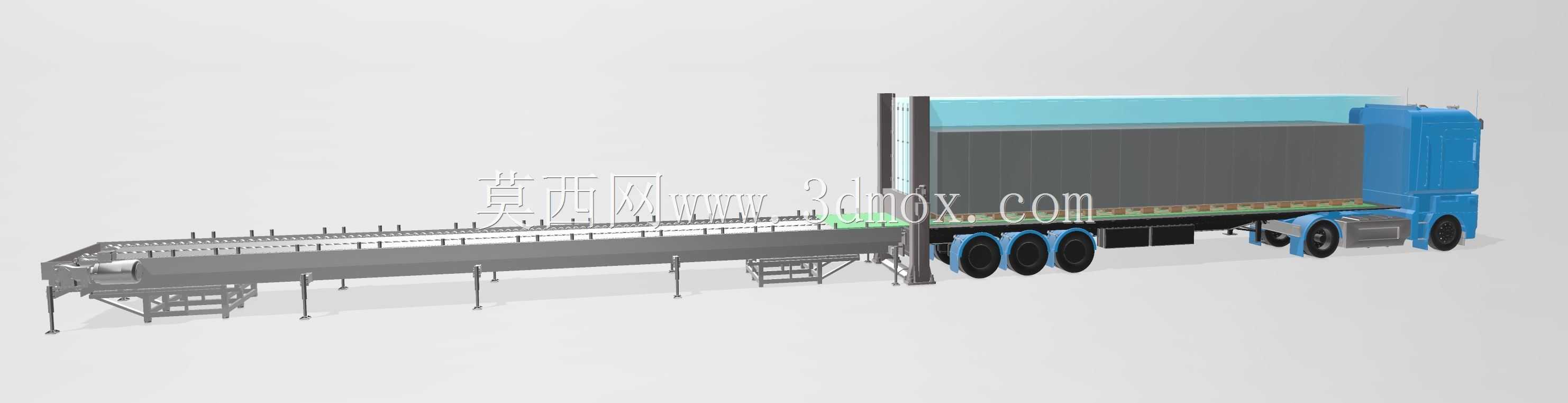

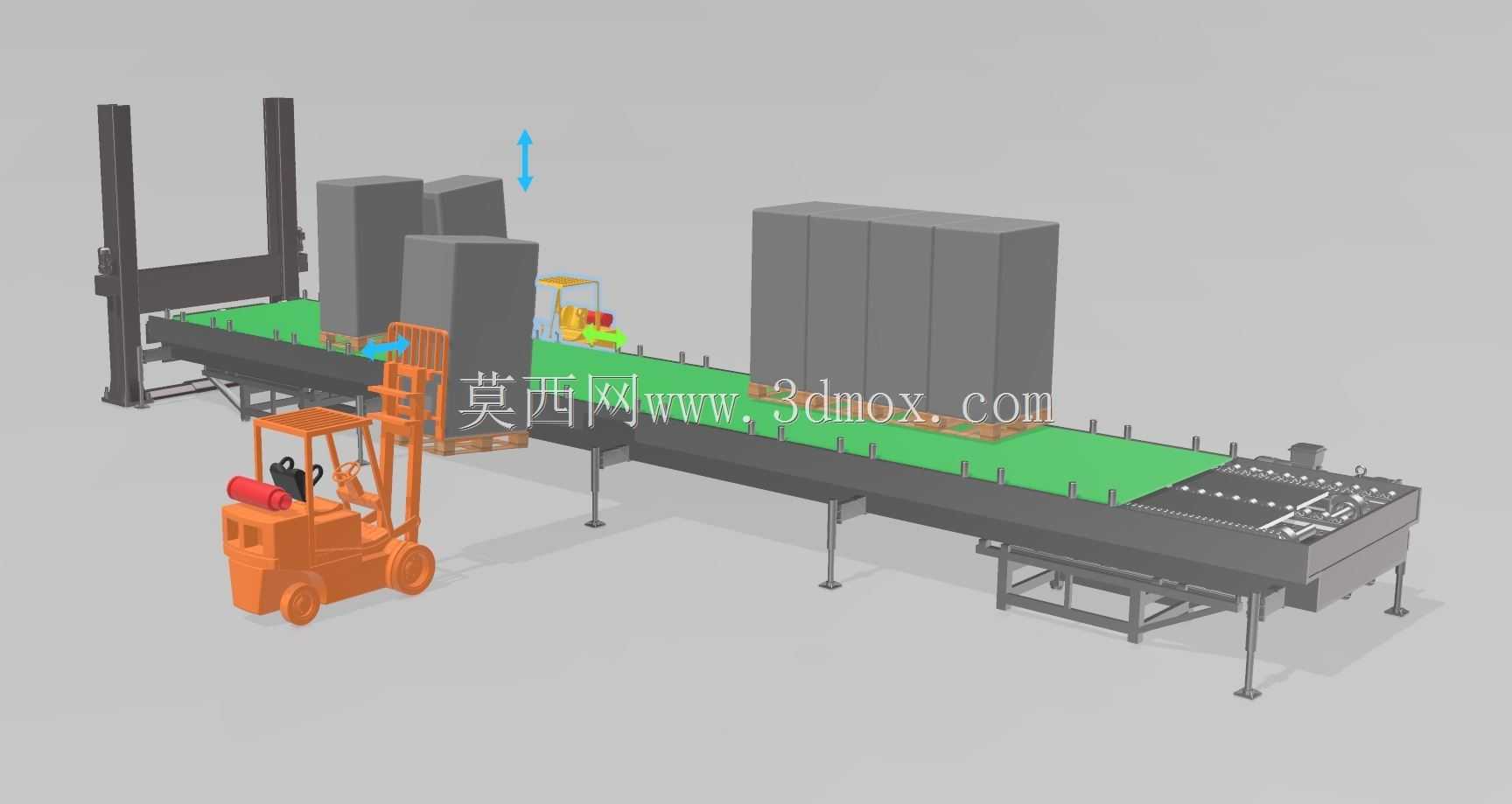

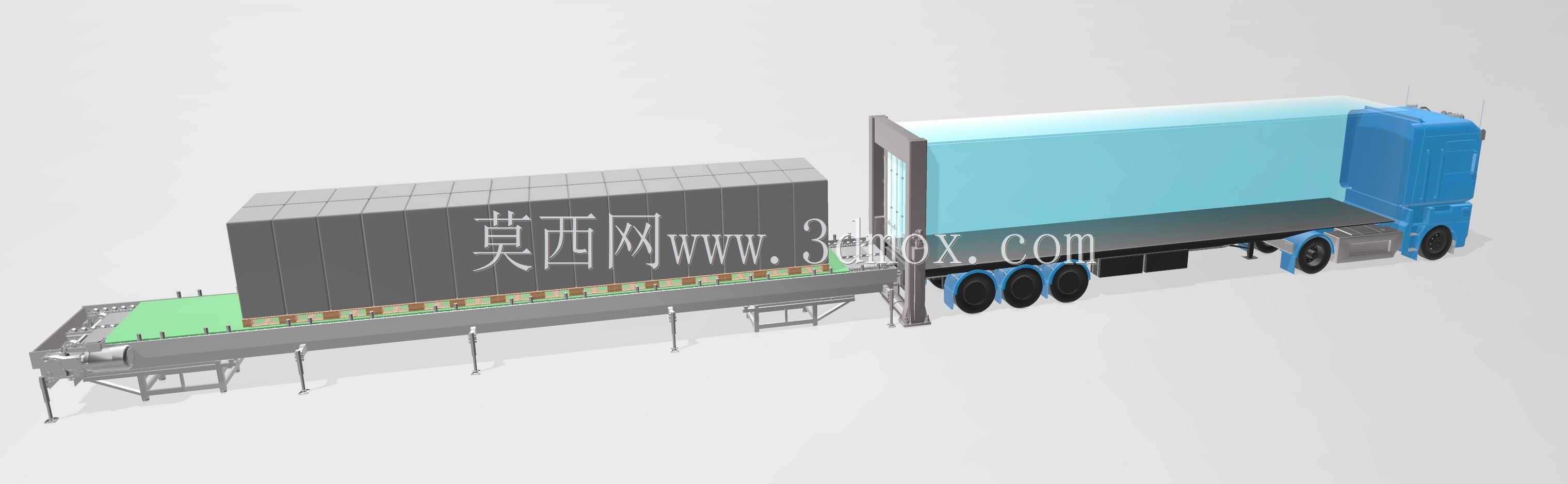

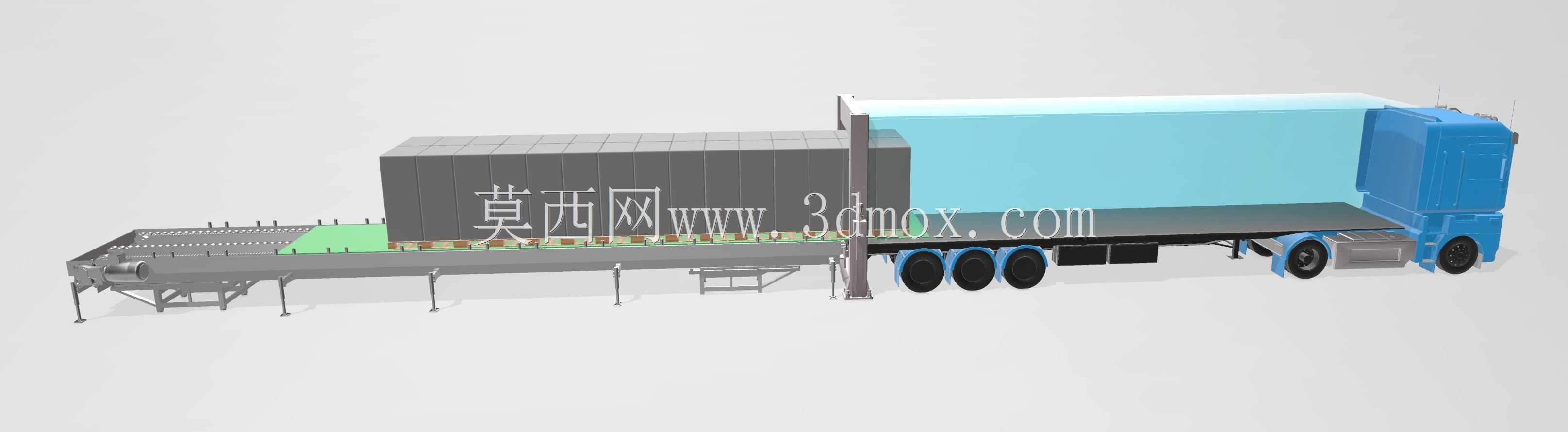

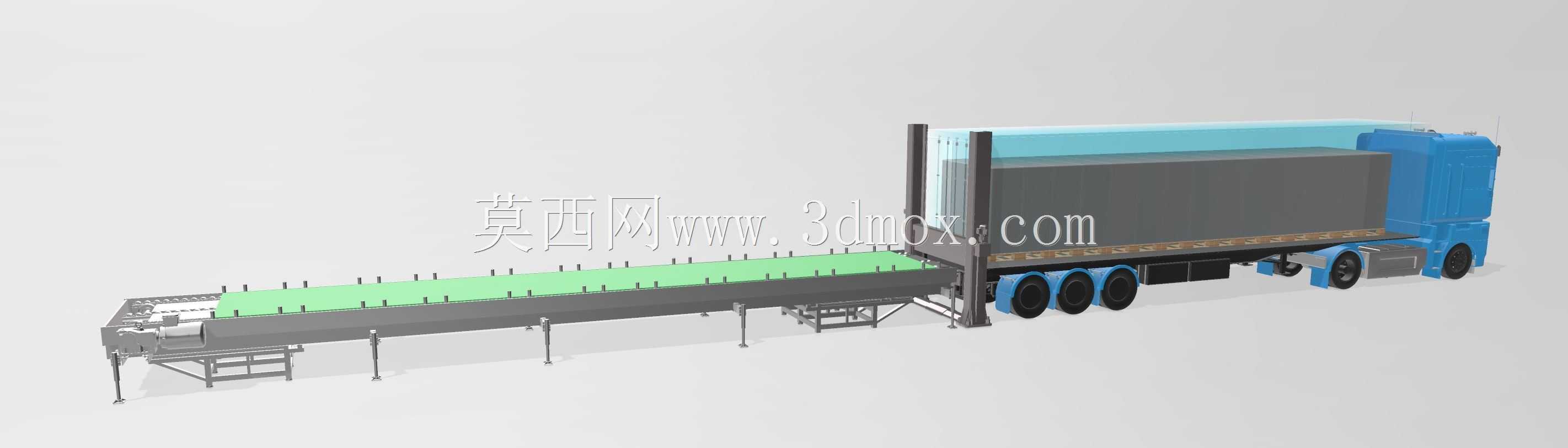

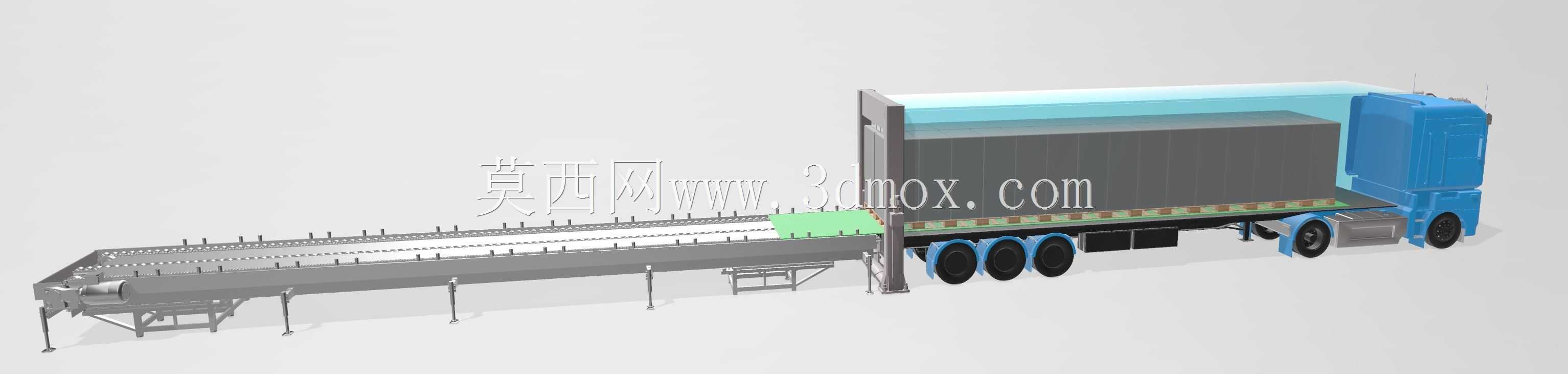

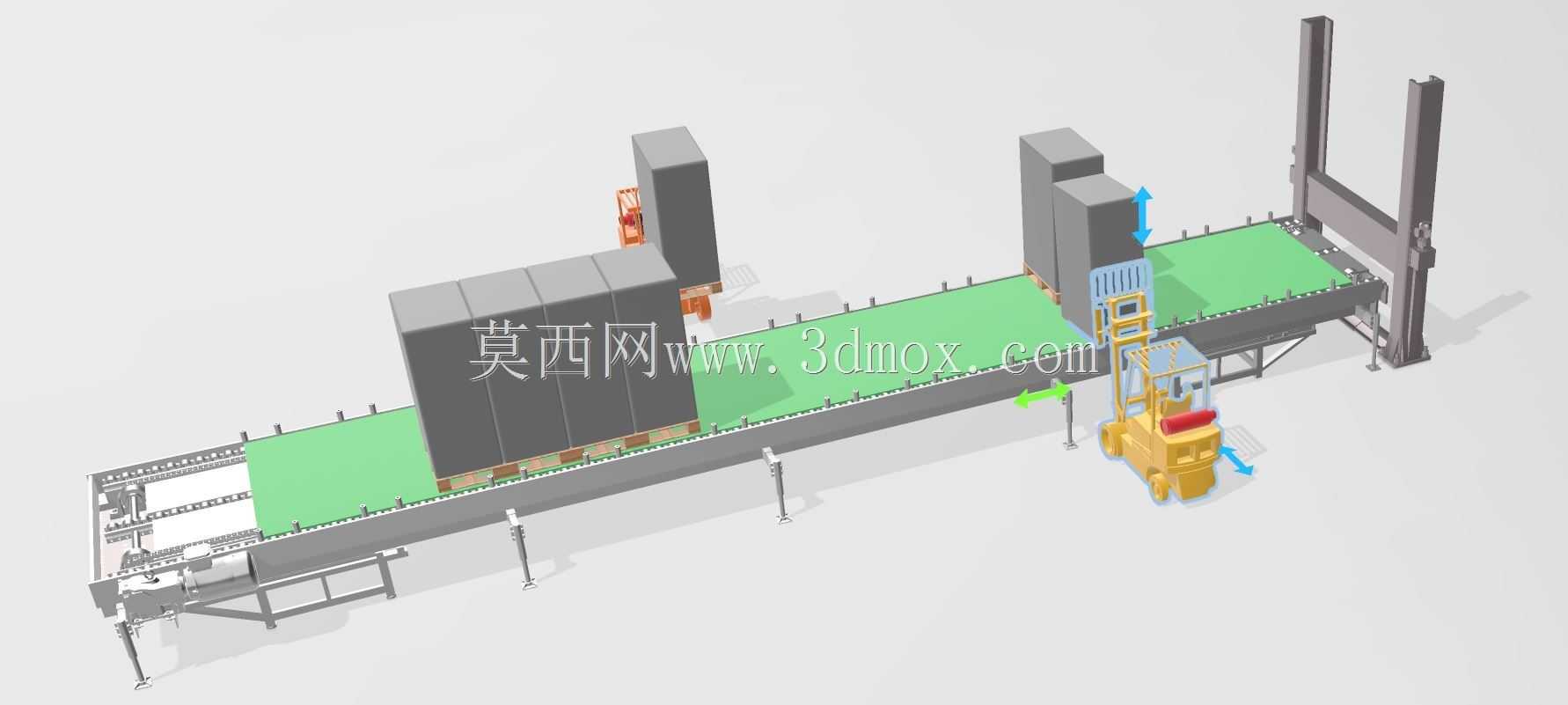

这套结构针对干线物流仓的整托货物装车场景设计，解决传统人工装车效率低、货厢内码垛劳动强度大的痛点，适配常见的厢式半挂货运车辆，可直接对接仓库内部的成品出库输送线，实现货物从仓储区到货车货厢内部的连续输送，无需人工反复搬运跨越车厢与月台的间隙。从结构布局来看，整套设备分为固定输送段、可伸缩移动对接段、货厢内延伸输送段三个核心部分，固定输送段安装在月台边缘的土建基础上，采用支腿调平结构，可根据不同月台的高度误差调整安装水平度，支腿底部配置地脚螺栓固定，避免设备运行时的振动移位。可伸缩移动对接段搭载线性导轨驱动结构，可根据停靠货车的货厢位置前后调整伸出长度，对接端配置柔性导向挡边，即使货车停靠存在±150mm的位置偏差，也能顺利完成对接，不会出现卡滞或碰撞货厢边框的问题。货厢内延伸输送段采用轻量化的分段式结构，可随着装车进度逐步向货厢内部延伸，输送面高度与货厢底板高度保持齐平，承载面配置防滑的绿色PVC输送带，可承载标准尺寸的整托货物，单段承载能力适配常规1200mm*1000mm规格的工业托盘，整线输送速度可根据现场装车节拍调整，避免货物在输送过程中出现倾倒或移位。设计过程中重点考虑了不同车型的适配边界，对接段的高度调节范围覆盖常见厢式货车的货厢底板高度区间，可适配从4.2米厢货到13.5米半挂厢车的装车需求，设备整体安装时不需要对现有月台进行大规模土建改造，固定段的安装宽度控制在月台可用宽度范围内，不会占用月台的其他作业通道。输送线的侧边配置防护栏结构，避免货物在输送过程中从侧边掉落，对接端配置软质缓冲垫，即使对接时接触到货厢边框也不会造成漆面损伤或结构变形。整套结构的传动部分采用模块化设计，驱动单元布置在固定段的侧边，维护时不需要拆解输送段主体即可完成检修，可伸缩段的拖链内置动力与控制线缆，避免伸缩过程中出现线缆拉扯磨损的问题。在实际应用场景中，这套设备可配合月台的货车限位器使用，当货车停靠到位触发限位信号后，对接段自动伸出完成与货厢的对接，仓库端的整托货物通过输送线直接送入货厢内部，配合码垛人员或自动码垛设备即可完成整车厢的货物装载，相比传统的人工叉车装车，可减少叉车进入货厢的作业环节，降低货厢内部的作业安全风险，同时提升装车效率，减少车辆在月台的停靠等待时间。
