4300规格辊道输送设备结构设计

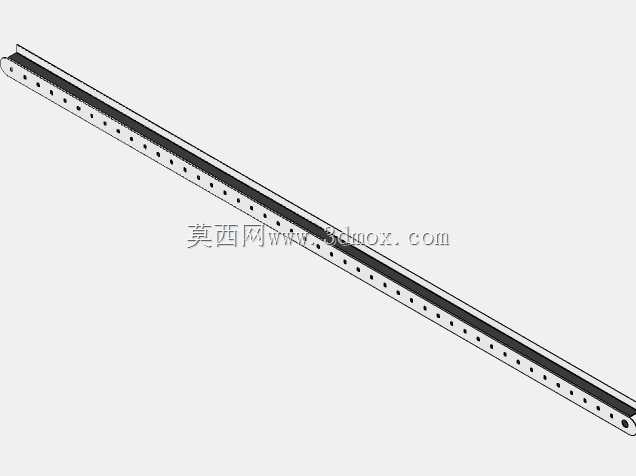

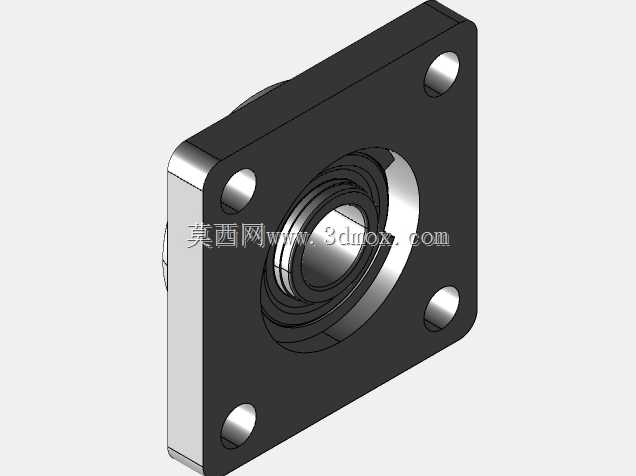

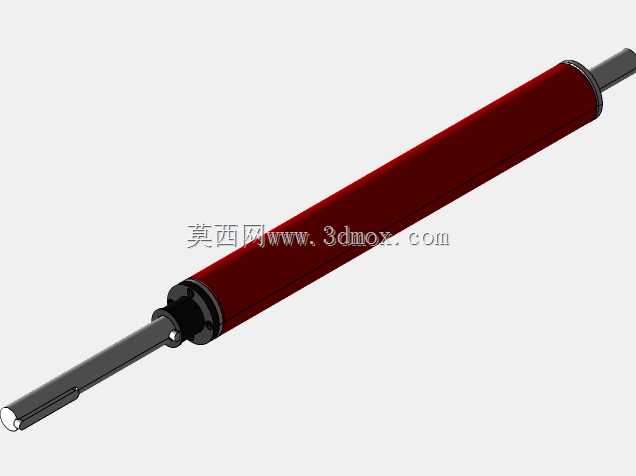

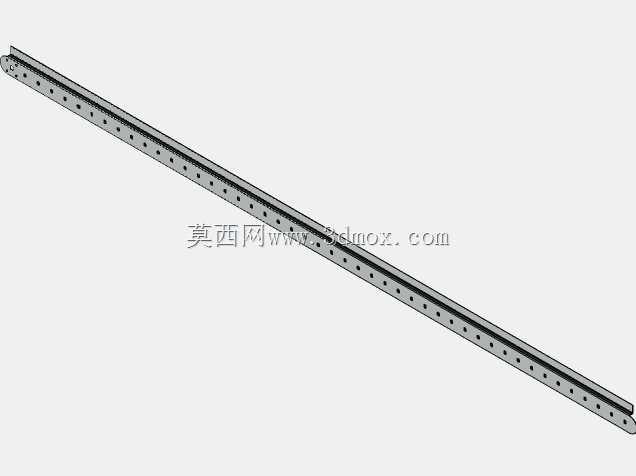

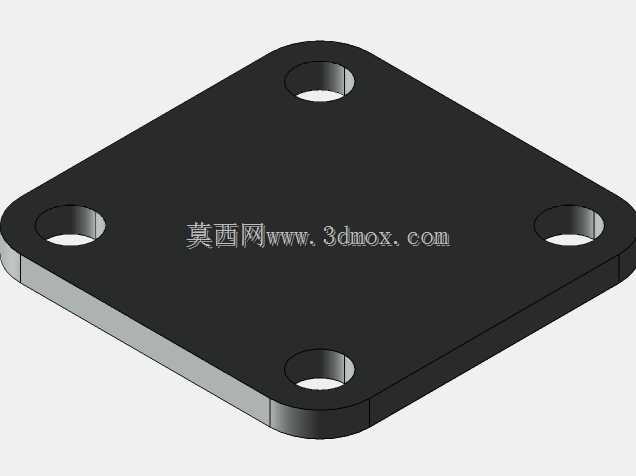

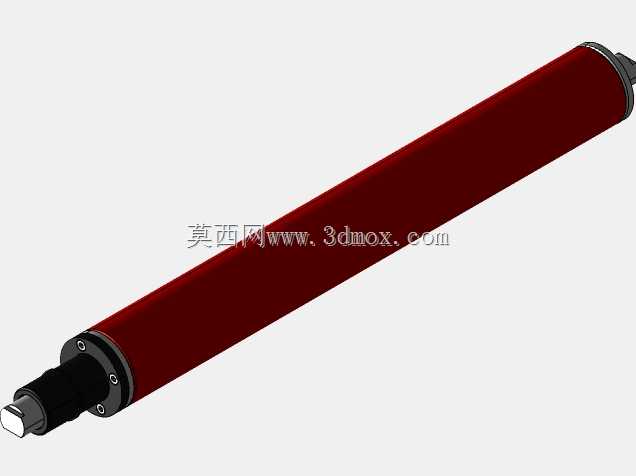

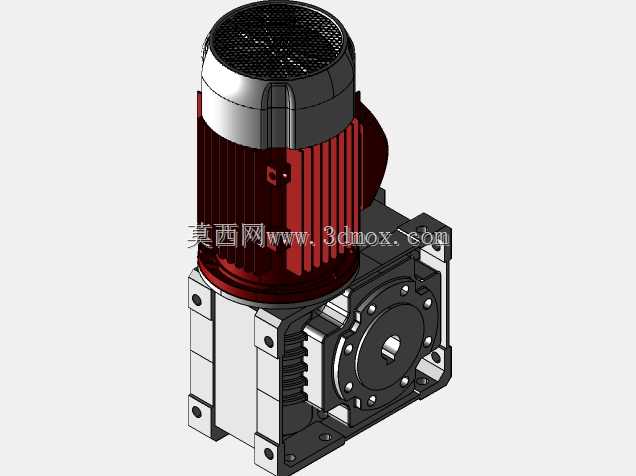

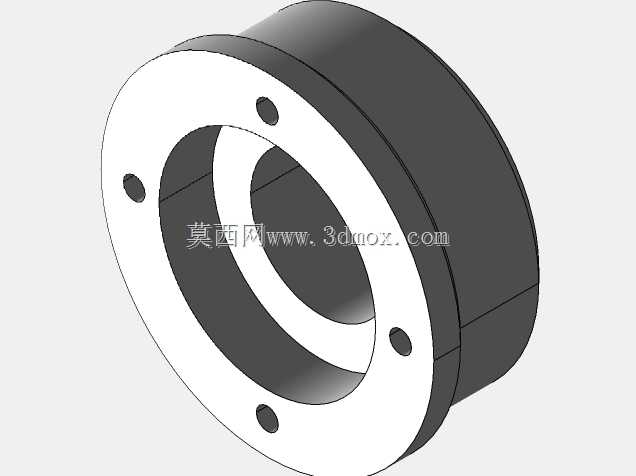

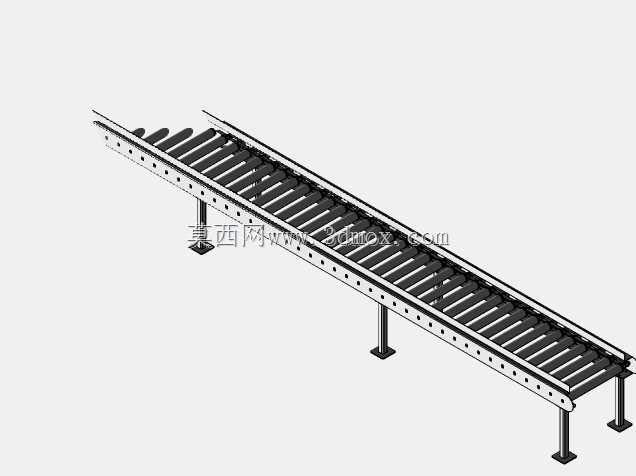

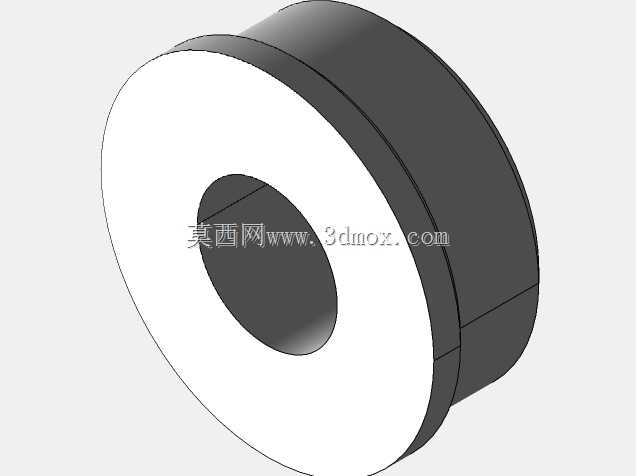

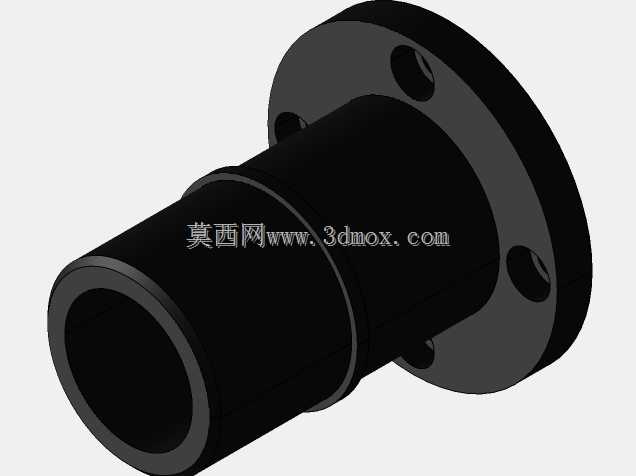

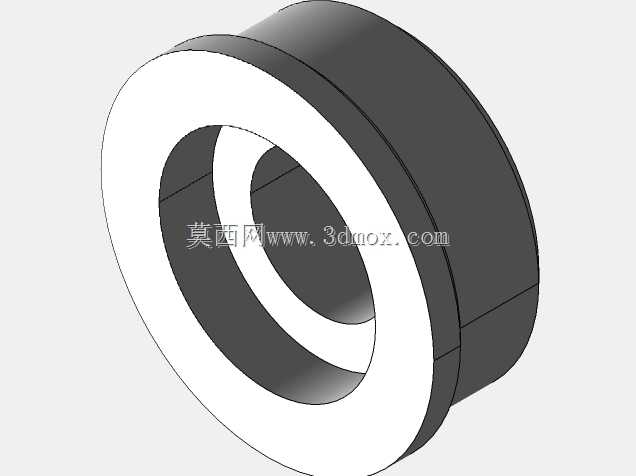

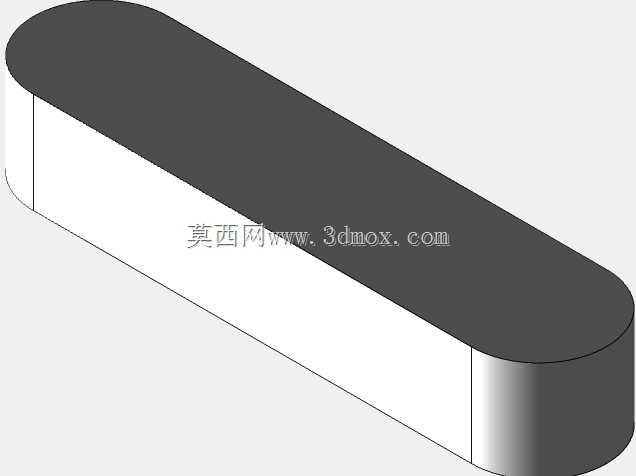

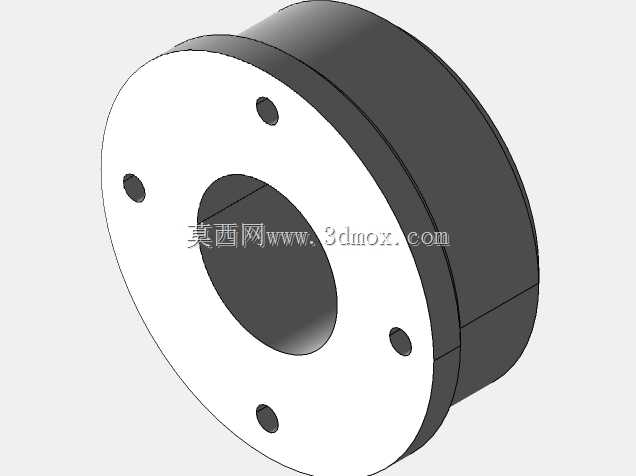

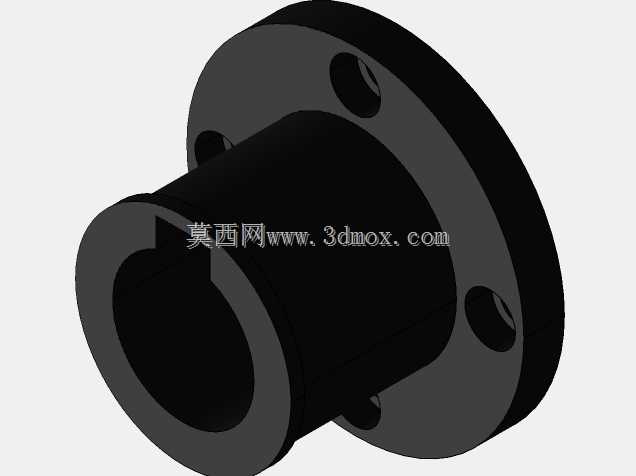

在离散制造车间的物流链路里，辊道输送设备承担着单元化硬质工件的平面转运职能，这类设备不需要额外的载具承托，只要工件底部具备平整的支撑面，就能依靠辊子的转动完成工位间的物料传递，广泛用在机加工产线的工序流转、钣金件加工后的工位传递、仓储出库段的物料接驳、装配线的工件托举输送场景里，相比皮带输送，它的承载能力更强，耐切削液、耐金属剐蹭的特性更适配金属加工车间的恶劣工况，日常维护只需要定期检查辊子转动灵活性、更换磨损轴承即可，运维成本远低于其他连续输送设备。这款辊道设备的外形长度控制在4300mm，宽度与高度均为500mm，这个尺寸边界是经过多场景适配敲定的：长度方向刚好覆盖三个相邻加工工位的接驳距离，不需要额外拼接多段输送架就能完成钻床、铣床、去毛刺工位的串联，500mm的宽度可以适配大部分常见的工业周转箱、中小型钣金焊接件、机加工箱体类零件的输送需求，不会因为辊面过宽占用过多车间通道面积，500mm的架体高度刚好匹配多数通用机床的工作台出料高度，工件从机床工作台推出后可以直接滑上辊道，不需要额外设置升降转接台，减少了产线转接的高度差带来的工件磕碰风险。设计过程中优先考虑了架体的刚性，主体框架采用矩形钢管焊接成型，辊子的安装间距经过反复校核，保证最小尺寸的输送工件也能同时被三根以上辊子承托，避免工件卡滞或者掉落，辊子两端采用带座轴承固定，既保证转动顺畅，也能在长期承重后避免辊轴弯曲变形。架体底部预留了可调脚杯的安装位置，安装时可以根据车间地面的实际平整度调整架体水平度，也能微调整体高度适配不同出料高度的设备，辊道的侧边预留了传感器安装位、挡停机构安装孔位，后续如果要升级为自动化输送线，不需要重新焊接改造架体，直接在预留位置加装光电传感器、气动挡停器就能实现工件的到位停止、工位积放功能。在实际使用场景里，这类中等长度的辊道既可以单独作为工位间的转接设备使用，也可以多段拼接组成更长的输送链路，架体两端设计了标准的连接法兰，拼接时只需要用螺栓紧固就能保证多段辊道的辊面高度一致，不会出现衔接处的台阶卡料问题。辊子表面做了镀锌处理，长期接触带切削液的工件也不容易生锈，延长了设备的整体使用寿命，架体的侧面预留了走线槽位置，后续加装电动辊筒或者驱动电机的时候，动力线缆可以完全藏在架体内部，不会出现线缆外露被工件剐蹭的安全隐患。
