饲料输送用8英寸卧式螺旋输送管结构

这款卧式螺旋输送结构主要面向规模化畜禽养殖场景的饲料转运环节设计，适配散装饲料车、养殖场储料塔与饲喂线之间的中转输送需求，可完成粉状、颗粒状配合饲料的密闭式水平输送，避免输送过程中饲料撒落、受潮或被杂物污染，相比传统皮带输送更适合养殖场景下的清洁输送要求，也能减少饲料输送过程中的破碎率，保障颗粒饲料的成型度。

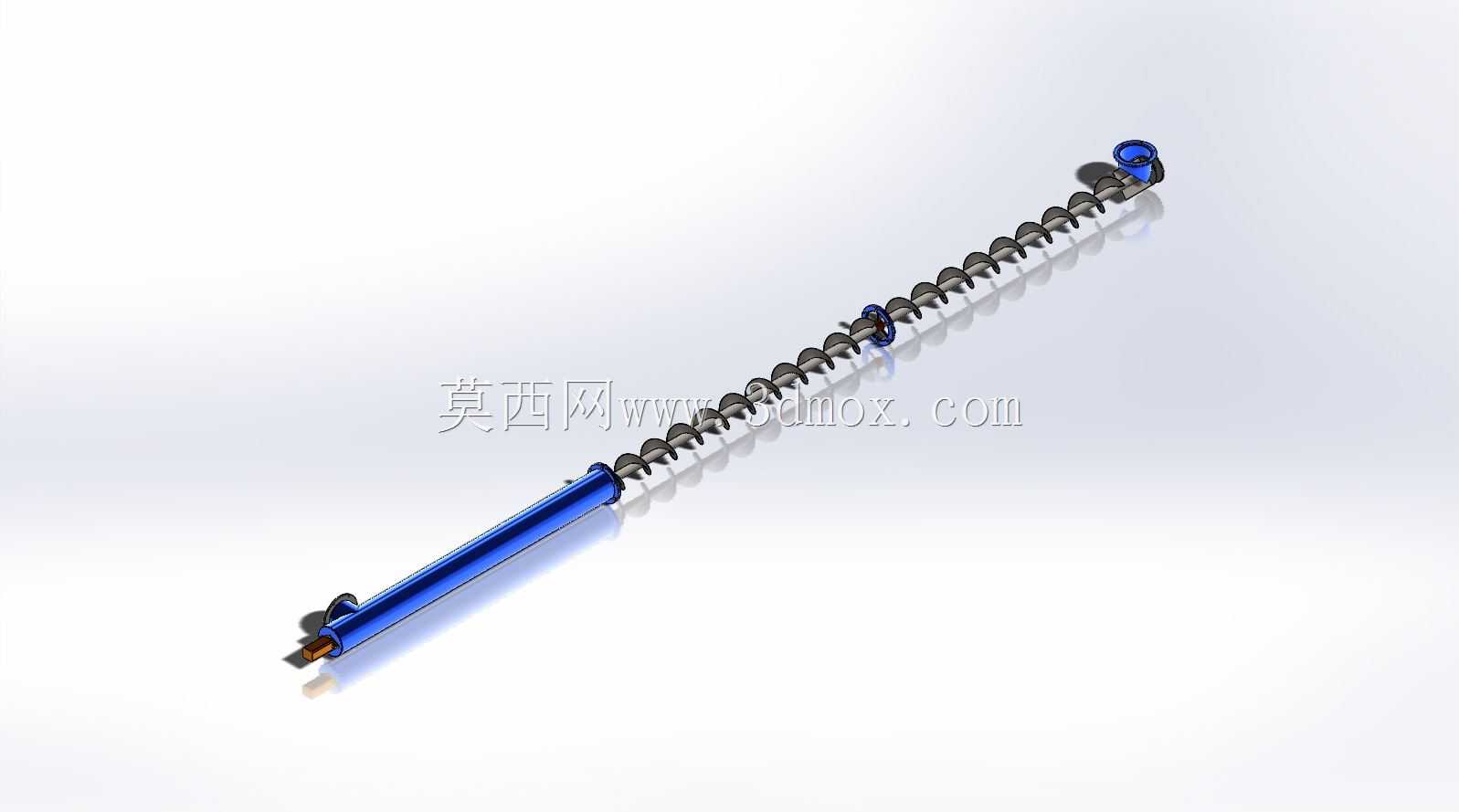

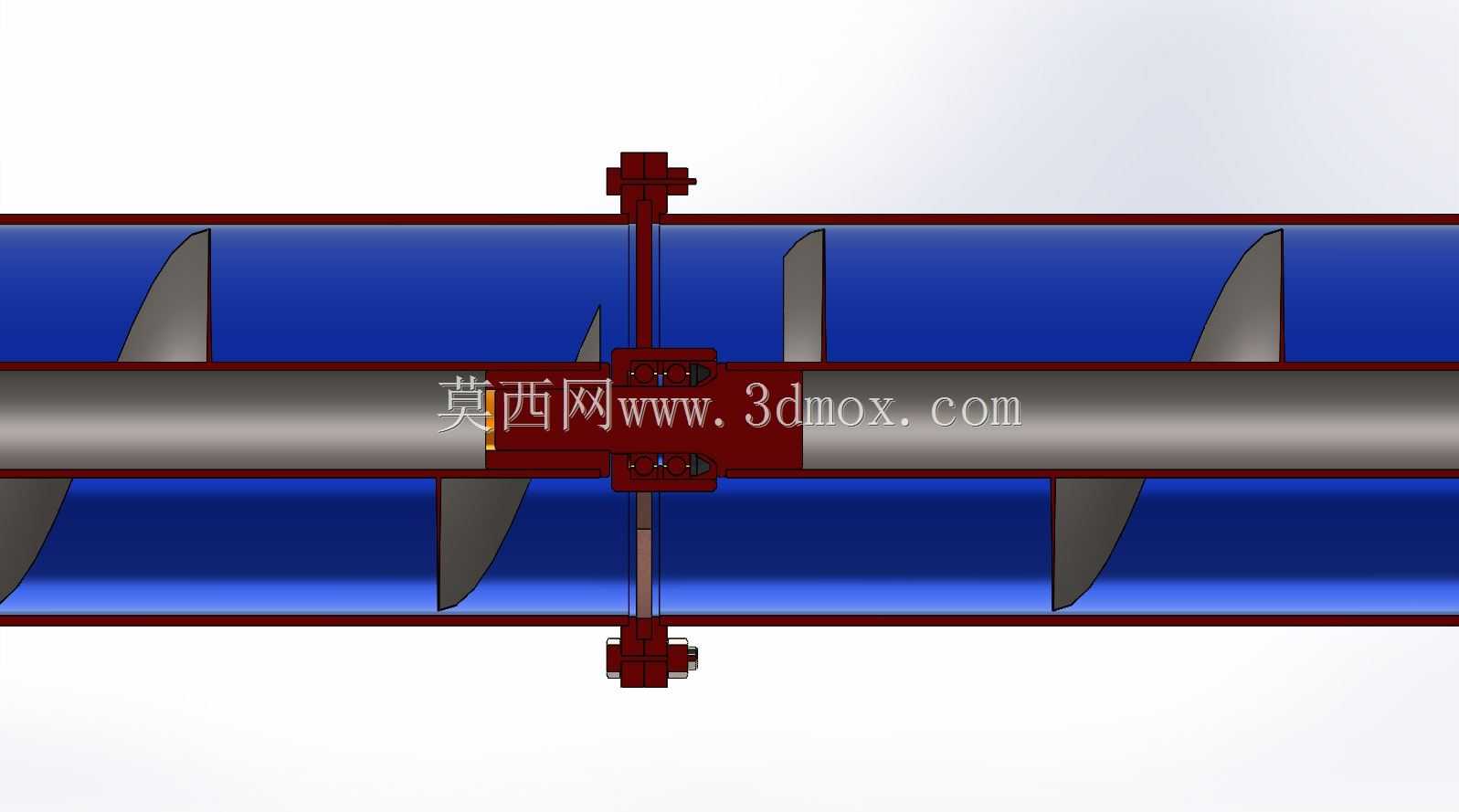

从结构设计来看，整体采用长直筒卧式布局，核心输送部件为连续螺旋叶片焊接形成的绞龙轴，螺旋叶片采用等螺距设计，沿输送方向保持一致的导程，保障物料推送过程中流速稳定，不会出现局部积料或输送脉动的问题。绞龙轴两端配置带密封结构的支撑轴承座，一端连接驱动端的传动接口，可适配减速电机直连或链传动的动力输入方式，另一端采用尾部定心支撑，避免长轴运转过程中出现挠曲变形，保障长距离输送时的运转稳定性。外筒采用薄壁圆管结构，两端设置连接法兰，可根据现场安装需求拼接不同长度的输送段，也可与上下游的料斗、出料溜管快速对接，筒身上间隔设置的吊挂轴承座可在长距离输送时为绞龙轴提供中间支撑，避免轴体下垂剐蹭外筒内壁。

设计过程中优先考虑了养殖场景的安装与维护需求，8英寸的筒径适配常规散装饲料车的出料口径，单段输送长度可覆盖养殖舍内料线到储料塔的常规间距，安装时无需额外搭建复杂的支撑机架，可直接通过筒身的固定抱箍安装在设备支架或建筑横梁上。螺旋叶片与外筒内壁之间预留了均匀的小间隙，既避免运转过程中叶片剐蹭筒壁产生异响和磨损，也不会因为间隙过大导致物料残留，每次输送完成后筒内残留饲料量极低，减少不同批次饲料交叉污染的风险。两端的密封结构采用防尘密封圈加毛毡密封的组合形式，可阻挡饲料粉尘进入轴承座内部，延长轴承的维护周期，适配养殖场景下粉尘较大的工作环境。

在安装边界上，该结构的水平安装倾角允许在正负3度范围内调整，可适配现场安装面的微小高度差，进料口设置在筒体尾端的上部，可对接落料溜管或料仓出料口，出料口设置在筒体头端的下部，可直接连接饲喂线的进料端，进出料口均采用标准法兰连接尺寸，可与行业内通用的饲料输送管路配件直接互换，无需额外加工转接件。绞龙轴的动平衡精度按照常规输送设备要求调校，运转过程中振动量控制在允许范围内，不会对配套的储料塔、饲喂线结构产生额外的振动载荷。
