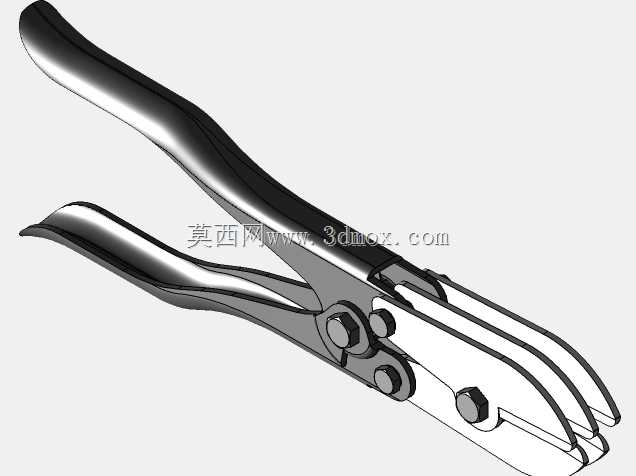

手动杠杆式线缆剪钳结构设计

这款手动剪切工具主要面向线缆敷设、五金维修、电气装配场景，用于剪切铜铝芯线缆、细直径金属线材、薄型软质金属片，在配电施工、设备维保、线束加工工位属于高频使用的手持作业工具。整体采用复合杠杆增力结构设计，通过多组铰接销轴实现力的多级传递，相比普通平口钳能在同等握持力下输出更大的剪切力矩，作业时无需施加过大握力即可完成常规线径的剪切操作，降低长时间作业的手部疲劳感。剪头部分采用错位刃口设计，两片刃口贴合间隙控制在极小范围内，剪切过程中刃口逐步咬合，避免线缆出现滑跳、外皮挤裂的问题，刃口开合角度经过反复校核，既保证最大剪切线径的容纳空间，又不会因开角过大导致杠杆比失效、握持行程过长。手柄部分采用符合人体工学的弯曲造型，贴合手掌握持的自然弧度，表面做防滑贴合处理，作业时握持受力均匀，不会出现硌手、打滑的情况，手柄尾部的微翘设计可以防止施力时工具从手中滑脱。铰接位置全部采用圆柱销轴配合防松结构，长期反复开合使用不会出现销轴松脱、刃口错位的问题，剪头与手柄的连接位置做了加强结构处理，承受大剪切力时不会出现结构变形、开裂的情况。从安装边界来看，整体闭合状态下外形紧凑，可放入常规工具腰包、五金工具箱的预留槽位，不会占用过多收纳空间，作业时最小操作空间仅需满足手柄开合的行程需求，在狭窄的配电井、设备柜内部等受限空间也能正常操作。设计过程中对各铰接点的受力做了逐一校核，确保在额定剪切线径下，各结构件的应力均处于材料许用应力范围内，刃口部分的硬度匹配剪切对象的材质特性，既保证刃口的锋利度，又避免过硬导致刃口崩缺、过软导致刃口卷刃的问题。整体结构无多余复杂零件，日常维护仅需定期在铰接点加注润滑脂、打磨刃口毛刺即可，无需复杂的拆解保养，适合一线作业人员长期高频使用。
