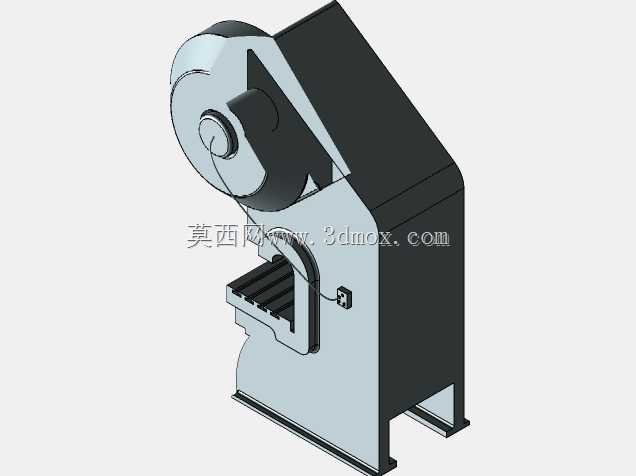

开式可倾曲柄压力机三维结构设计

这款开式曲柄压力机的三维结构，完全围绕中小型钣金冲压、落料、浅拉伸工序的实际作业需求搭建，在五金零件加工、小型家电钣金件生产、五金配件冲制成型的车间场景中适配性极强。从结构布局来看，机身采用开式C型悬臂设计，操作区域三面敞开，操作人员上下料、更换模具的操作空间充足，配合可倾式的机身底座结构，冲压完成后的工件与废料可依靠自重沿倾斜的工作台面滑落，无需额外设置顶料吹气机构，就能顺畅完成出料，适配连续冲压作业的节拍需求。传动系统采用曲柄滑块机构作为核心执行单元，大直径飞轮安装在机身背部的传动轴上，运转过程中可储存电机输出的动能，在冲压瞬间释放大扭矩，保证冲压行程中足够的冲压力输出，避免因负载突变导致的转速骤降，保障冲压成型的稳定性。滑块部分设计有可调节的封闭高度结构，通过调节螺杆可适配不同闭合高度的冲压模具，无需额外加装垫板就能覆盖常规小型冲压模具的安装尺寸范围，工作台面预留了标准的T型槽安装位，模具安装时可通过T型螺栓快速压紧固定，定位基准统一，能减少模具换装的调校时间。机身的立柱部分做了加强筋结构设计，在承受冲压反作用力时可减小机身的开档变形量，避免长期满载冲压导致的机身张口变形，延长设备的整体使用寿命，底座的安装脚预留了地脚螺栓安装孔，可直接固定在车间混凝土地基上，抵消冲压作业产生的振动，保证设备运行时的稳定性。从安装边界来看，设备整体占地面积紧凑，不需要过大的车间安装空间，侧面的传动轮区域预留了安全防护的安装位置，可加装防护罩避免传动部件外露带来的安全隐患，操作侧的滑块区域可配套安装光电保护装置的安装位，满足安全生产的规范要求。设计过程中充分考虑了常规冲压工序的作业逻辑，将离合器、制动器的安装位集成在飞轮端，结构紧凑没有冗余的外凸部件，日常维护时可直接从机身侧面打开检修盖板完成摩擦片更换、润滑点注油等常规保养作业，不需要拆解机身主体结构，降低了后期运维的难度。
