四柱式橡胶压制成型工装结构设计

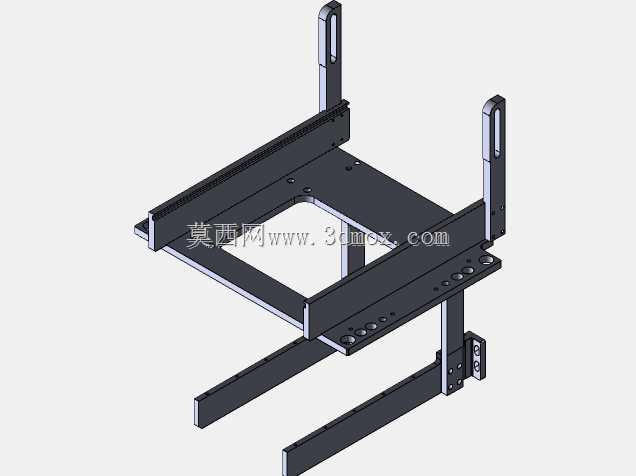

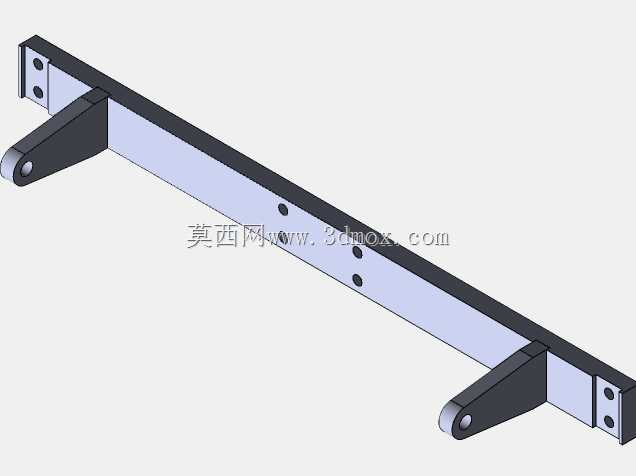

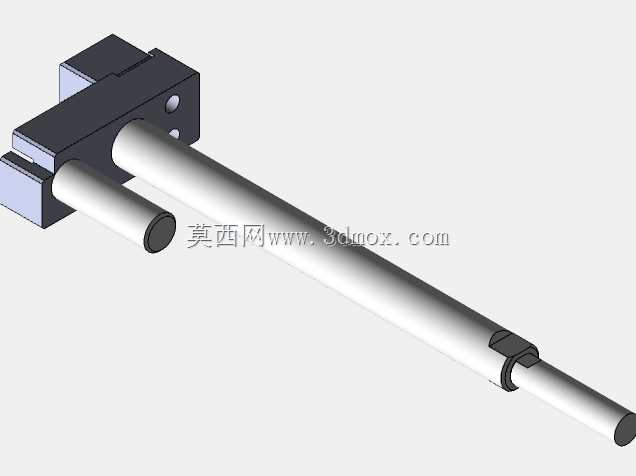

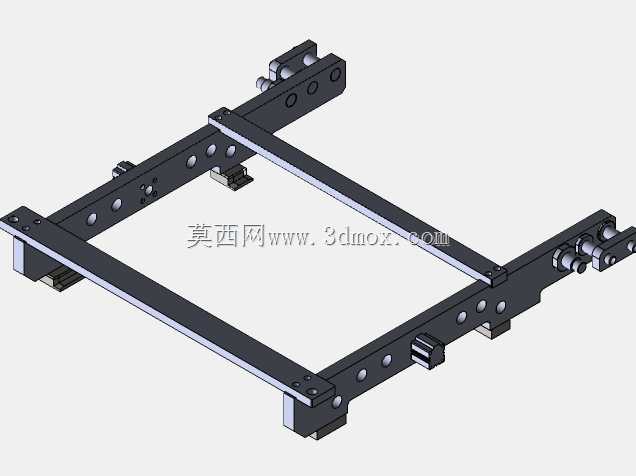

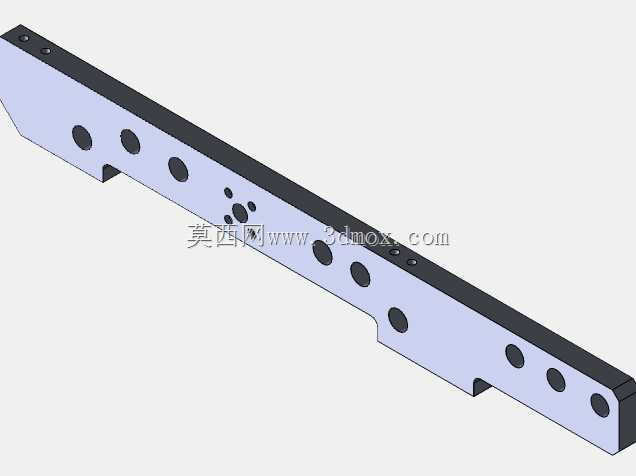

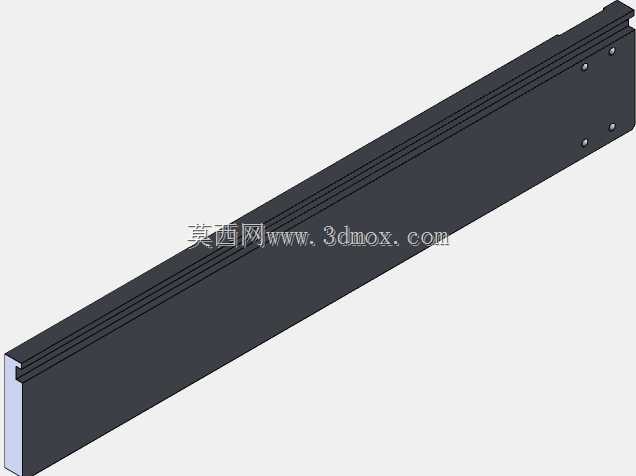

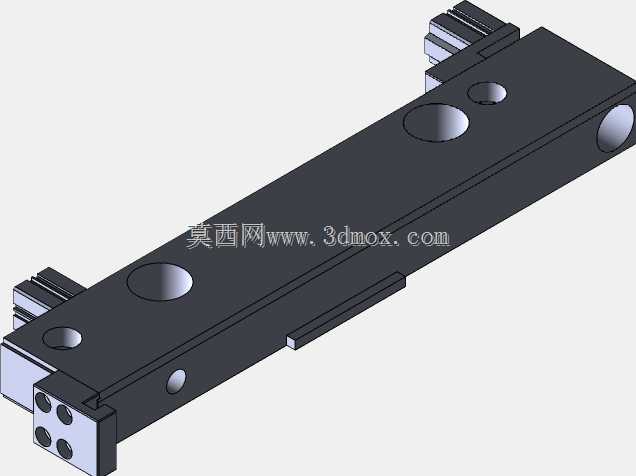

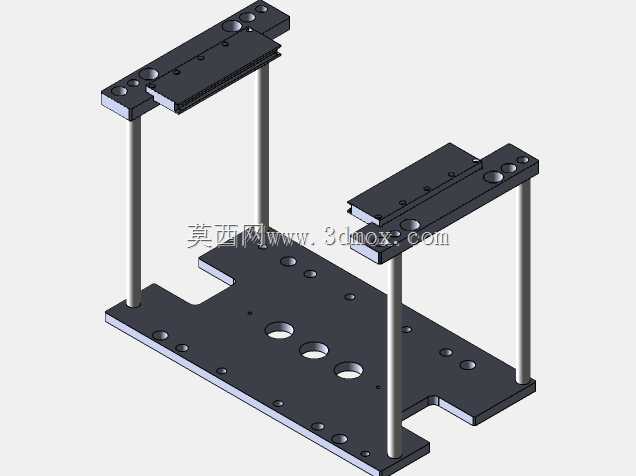

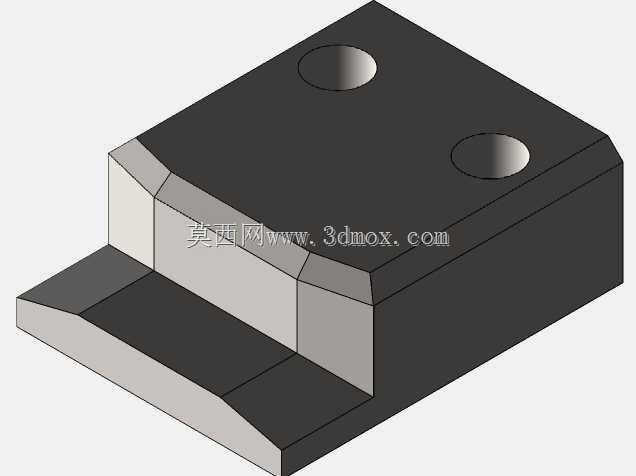

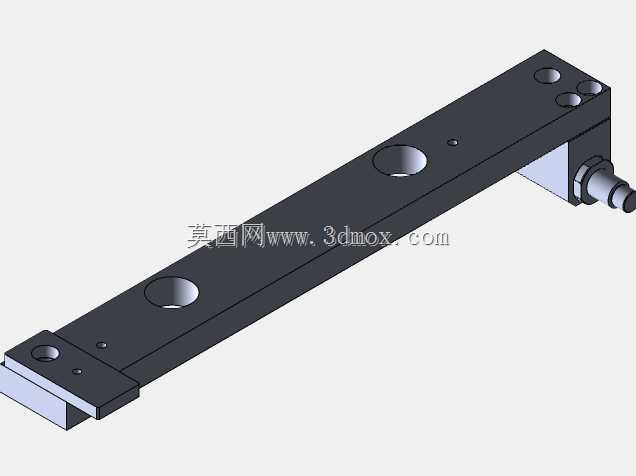

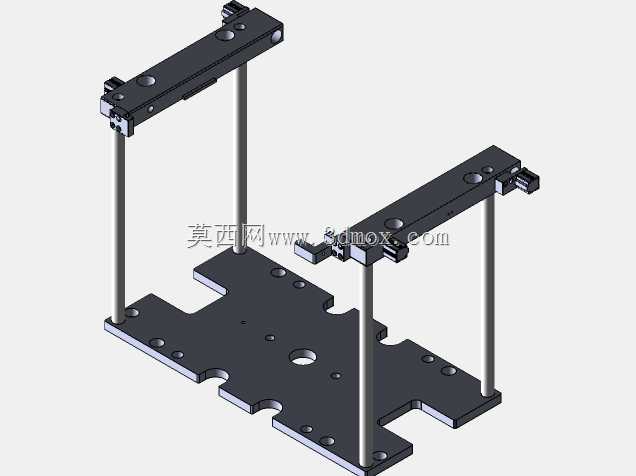

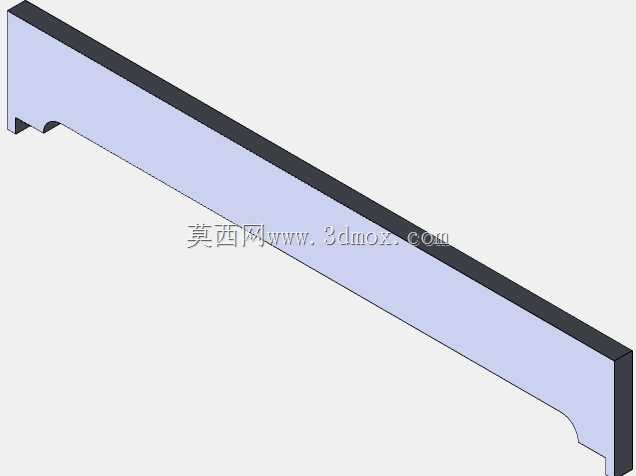

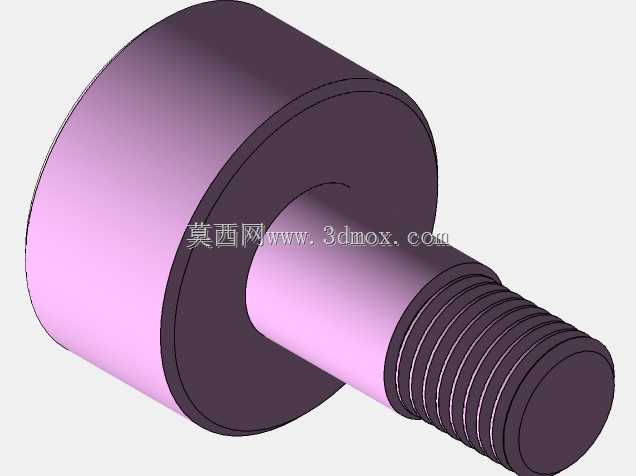

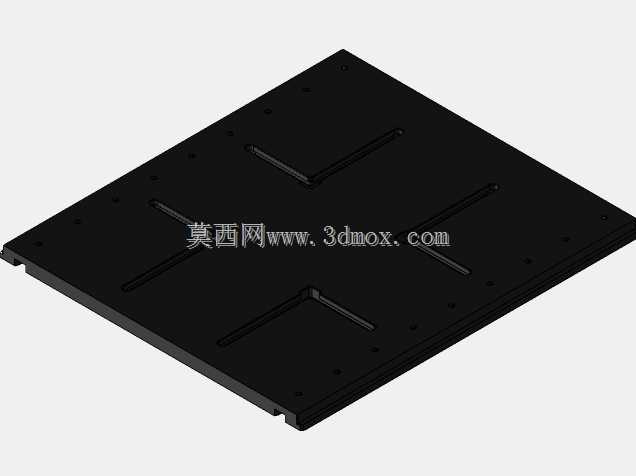

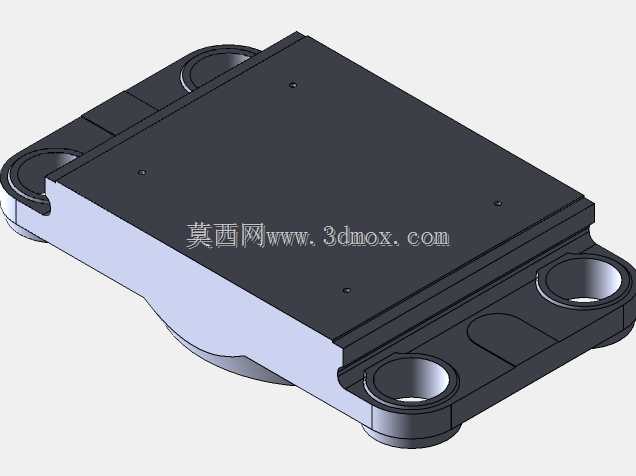

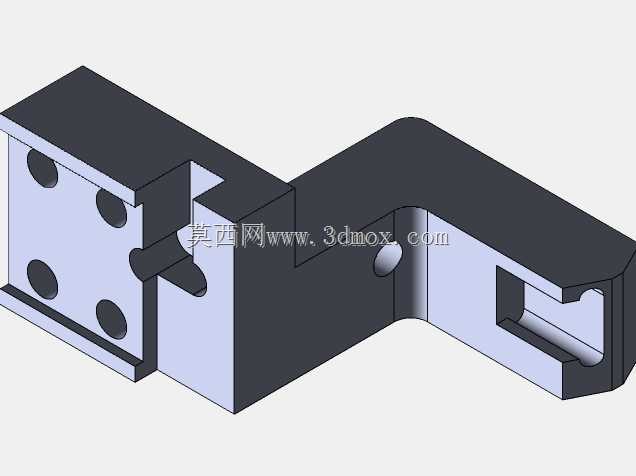

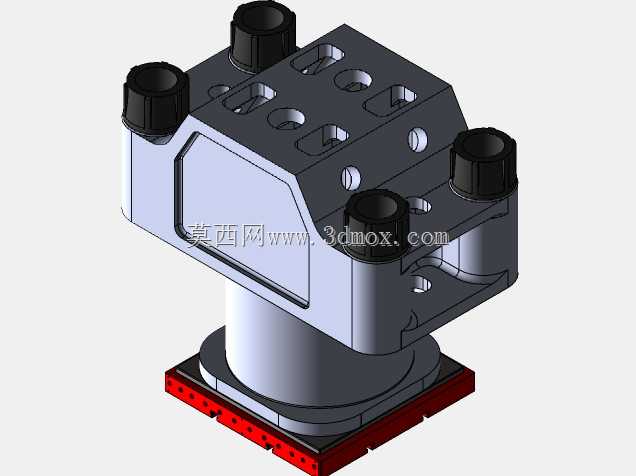

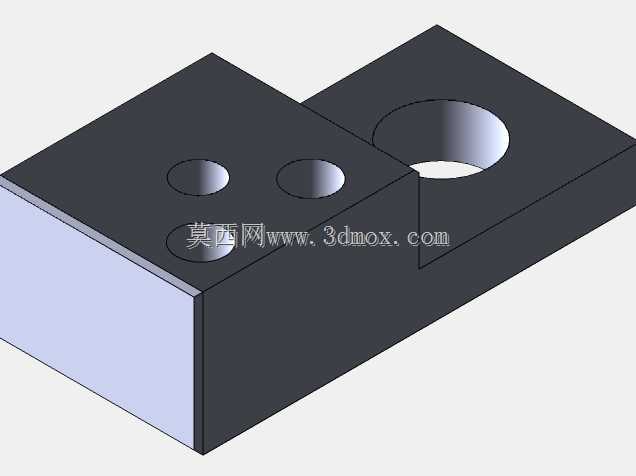

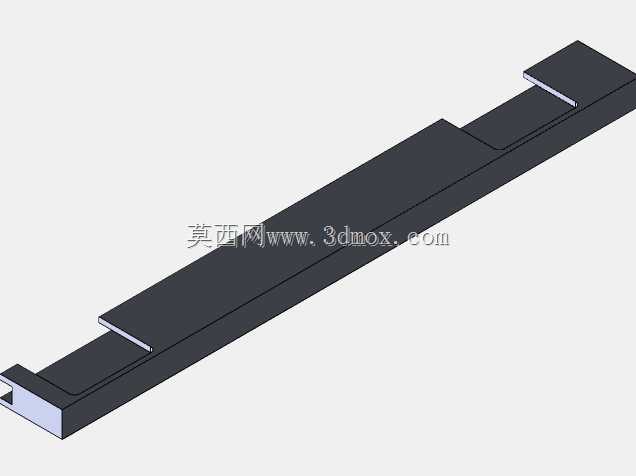

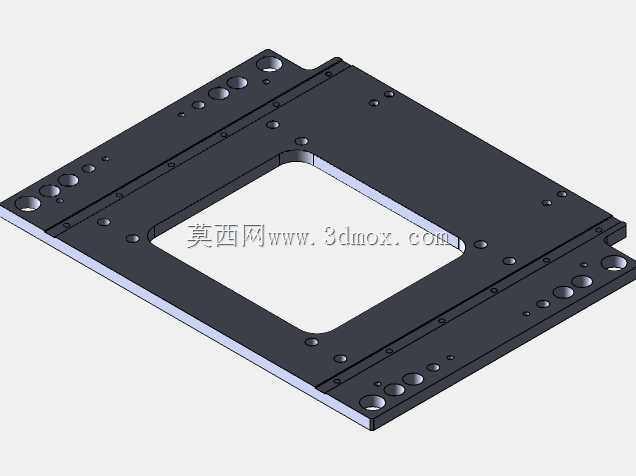

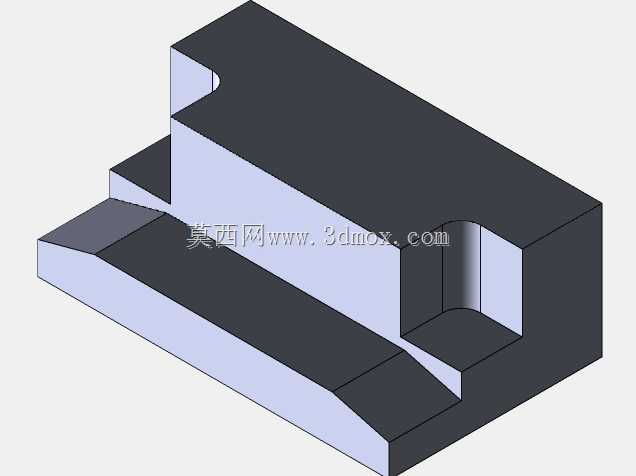

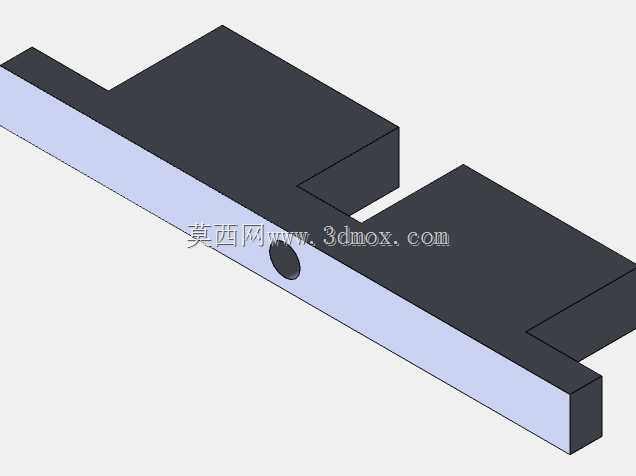

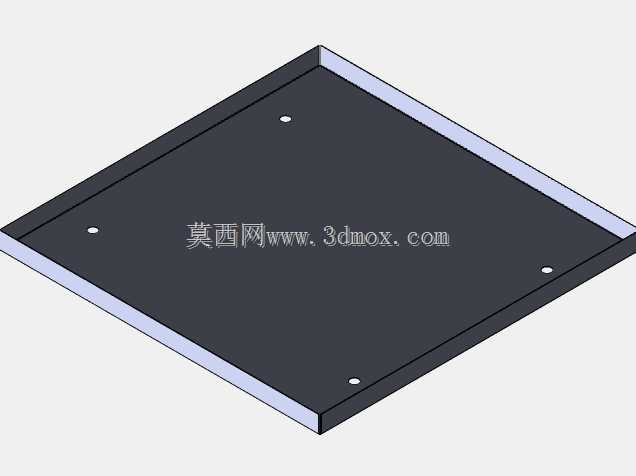

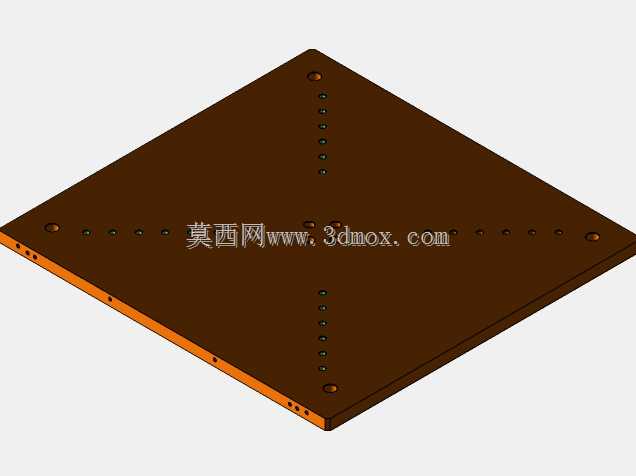

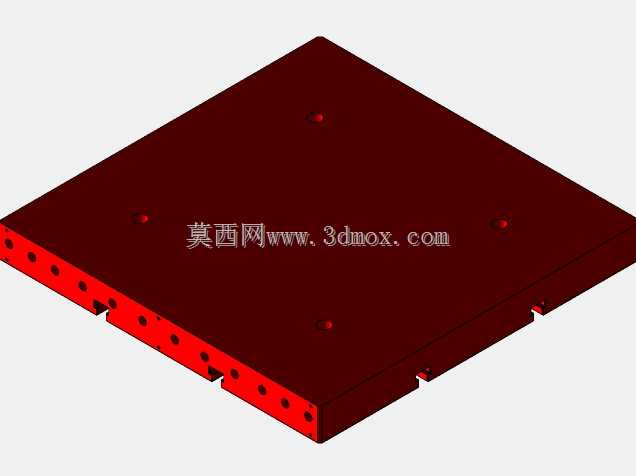

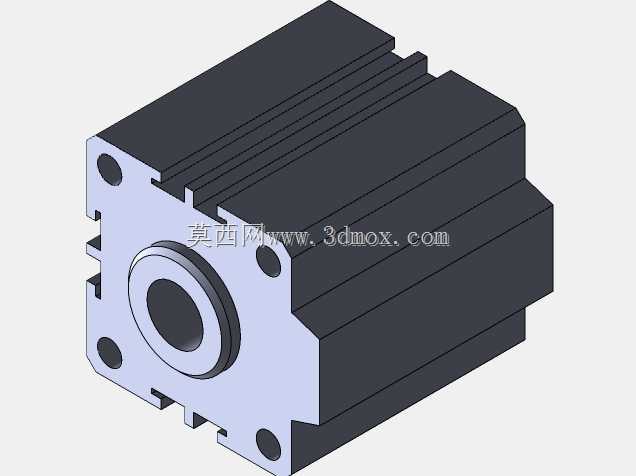

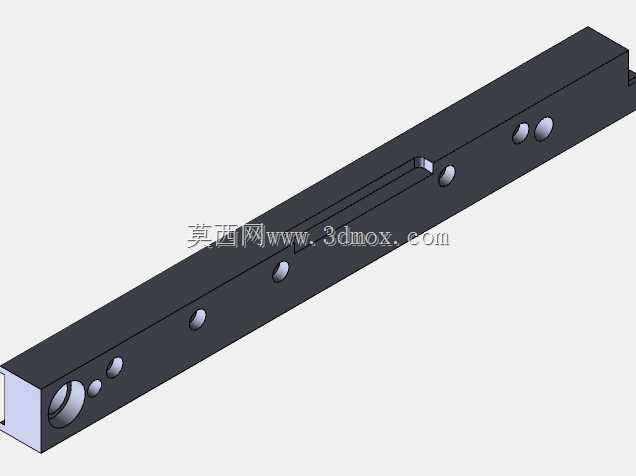

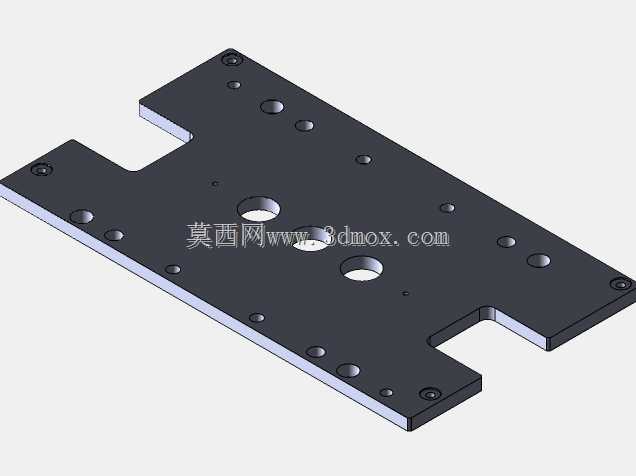

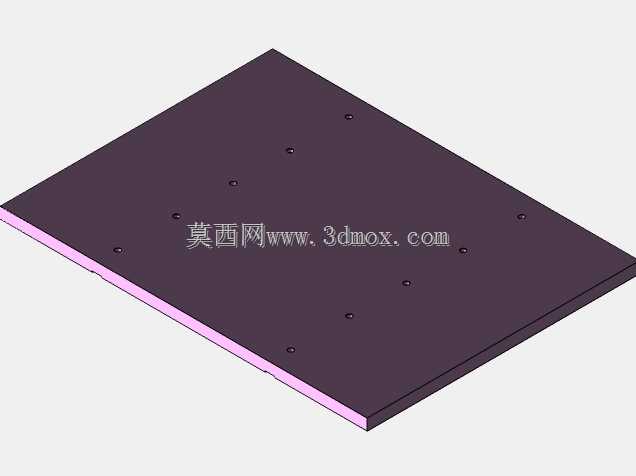

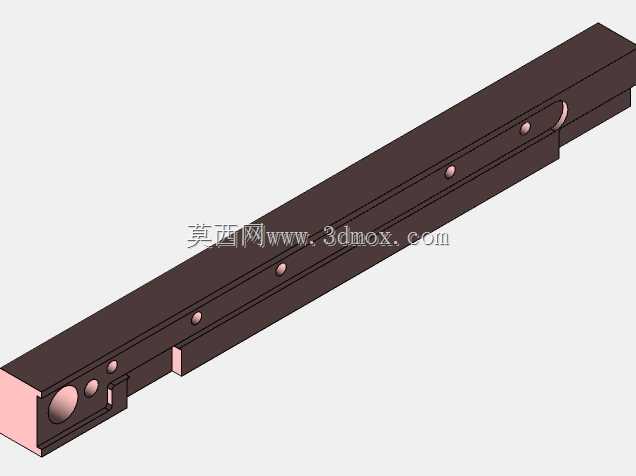

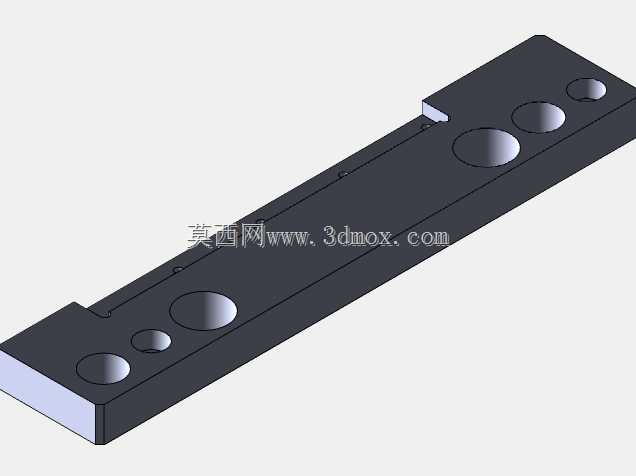

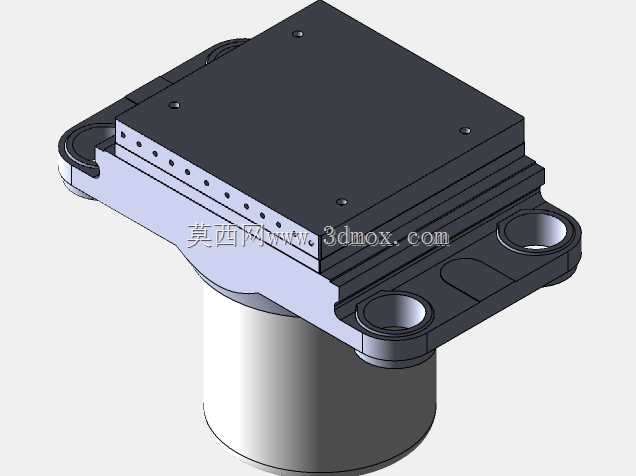

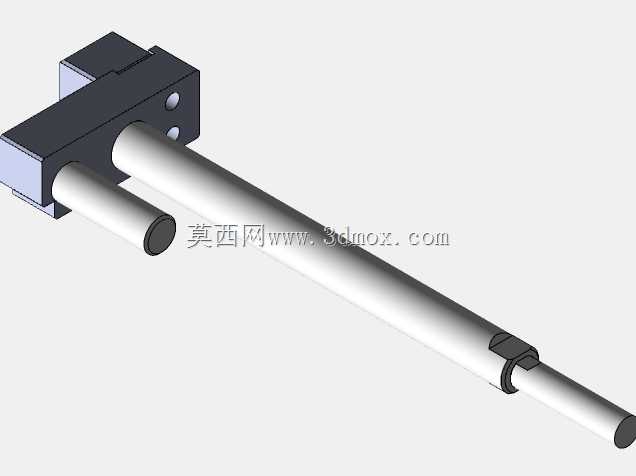

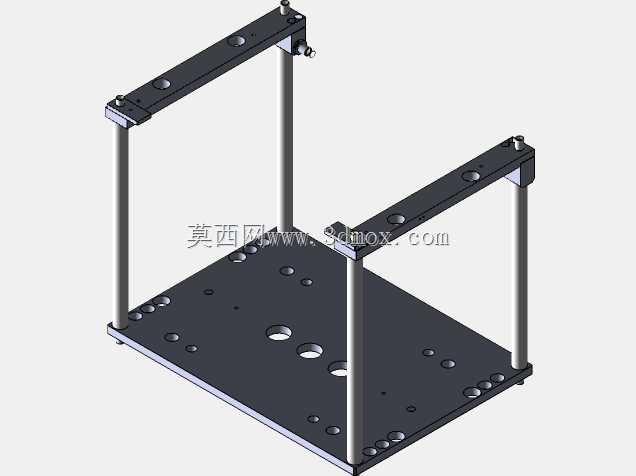

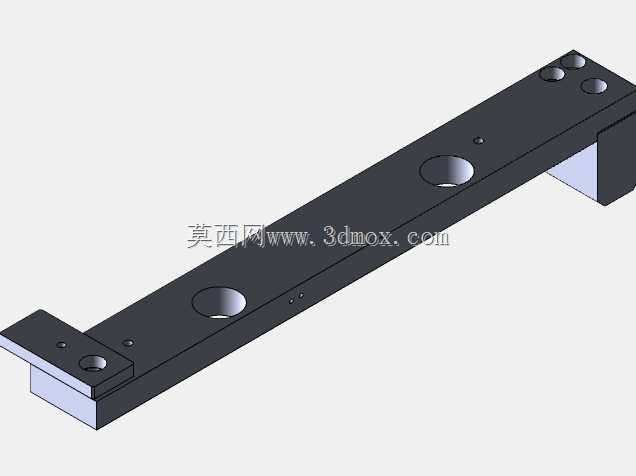

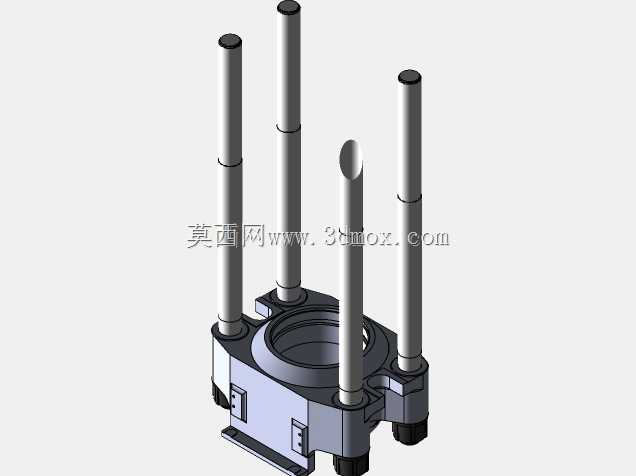

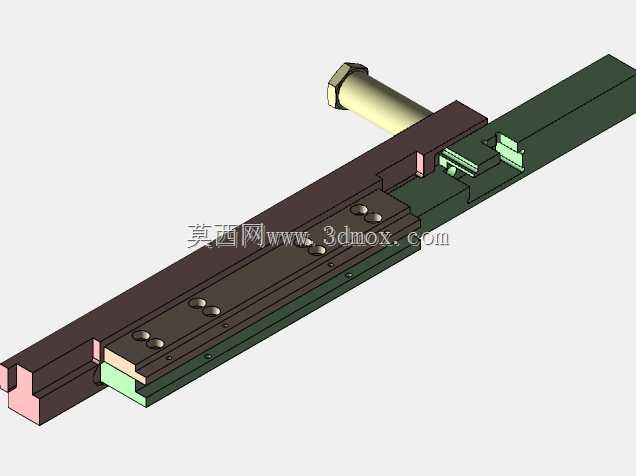

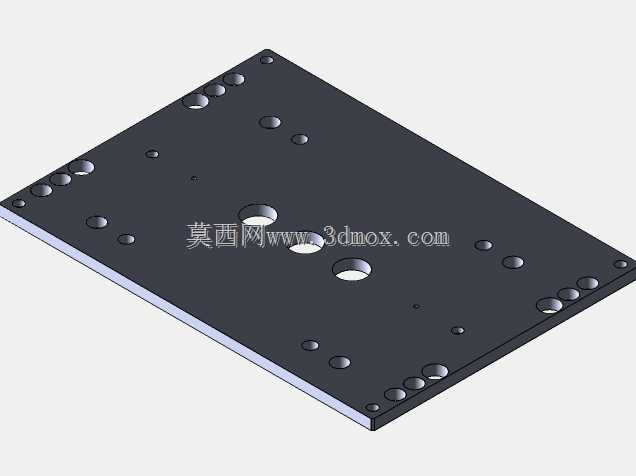

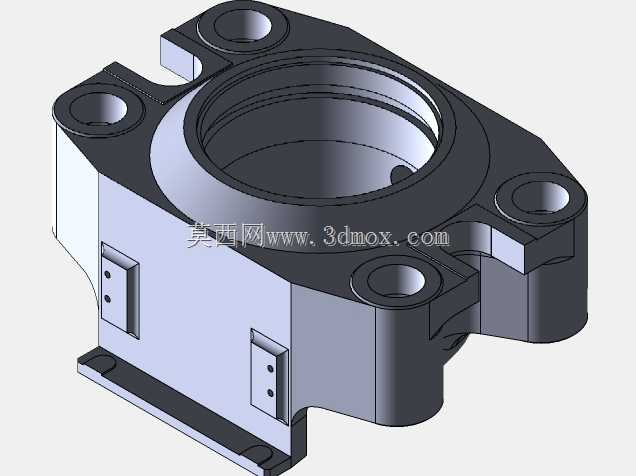

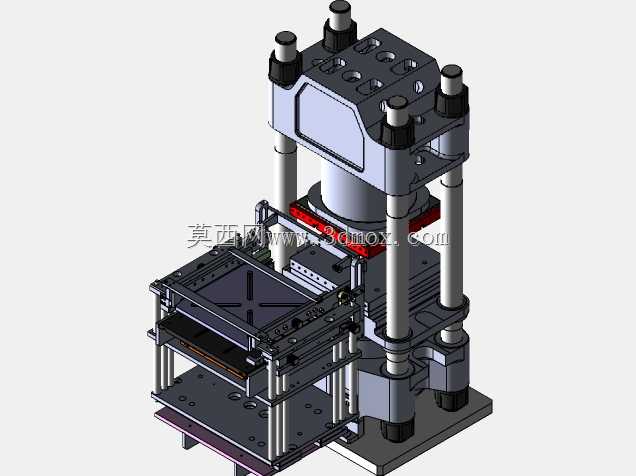

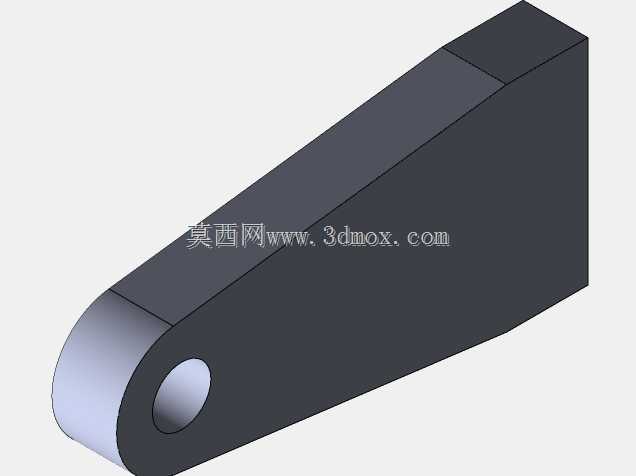

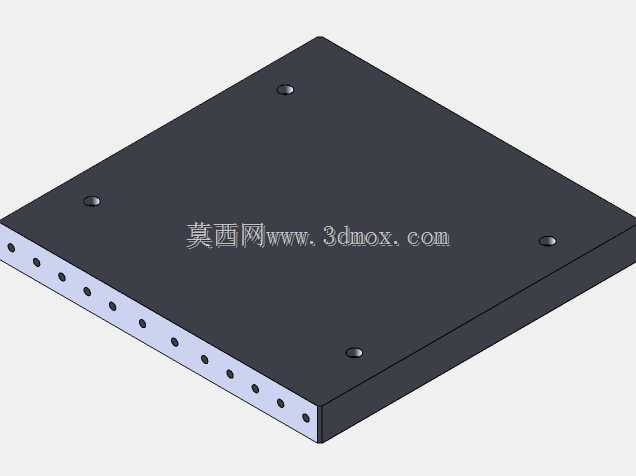

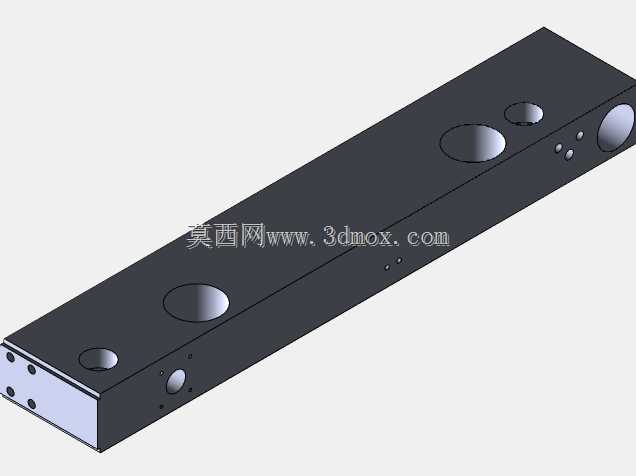

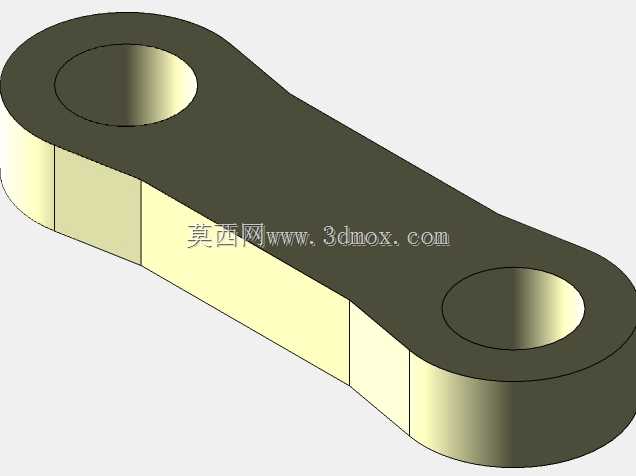

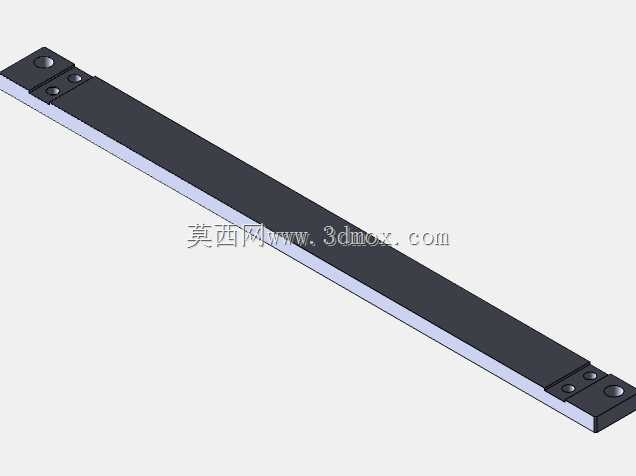

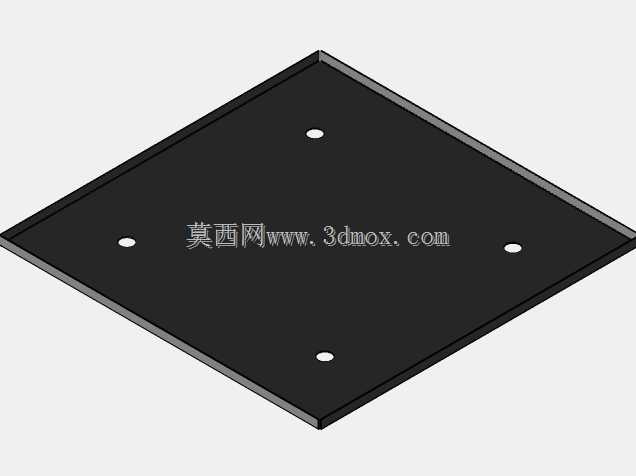

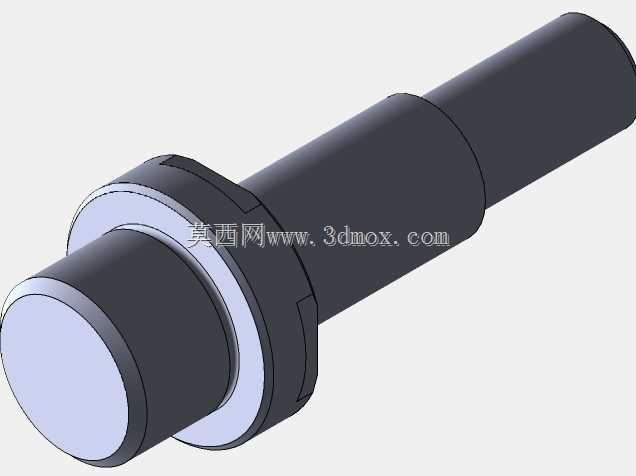

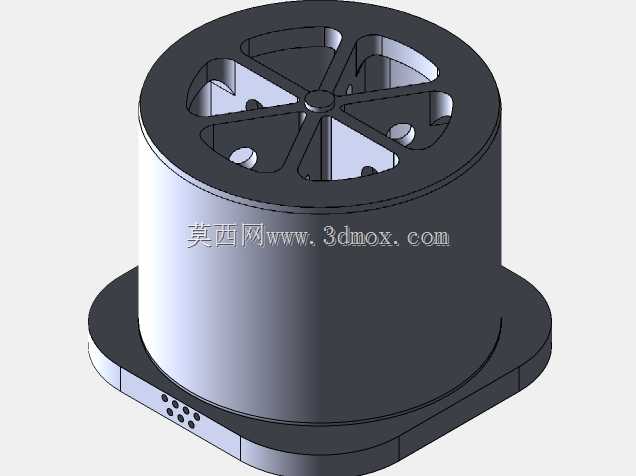

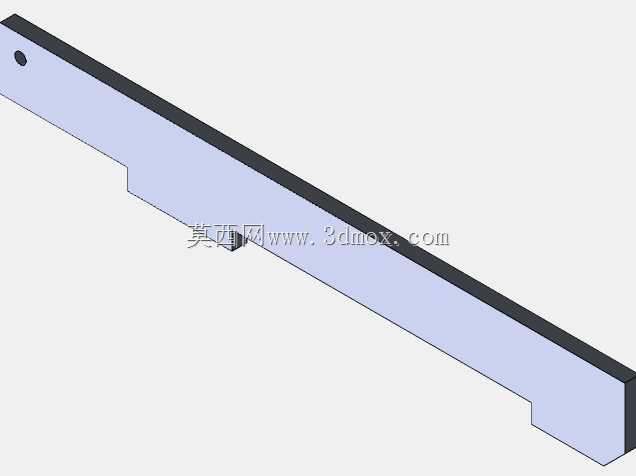

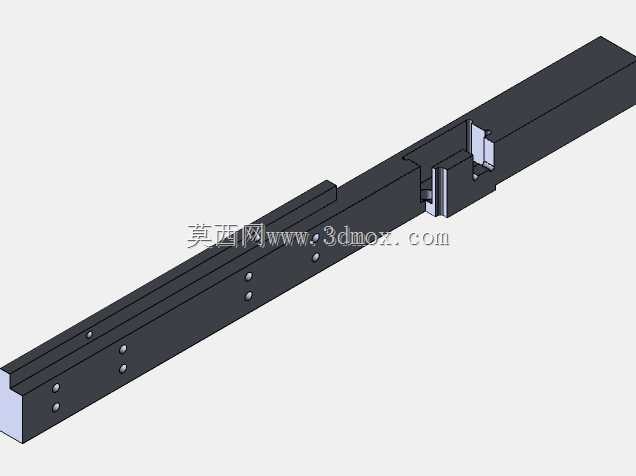

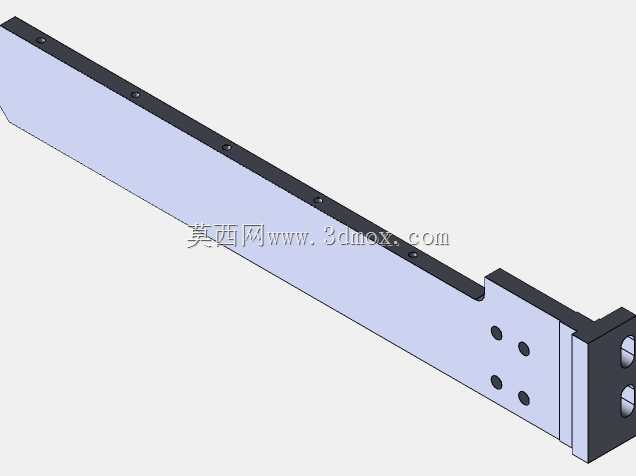

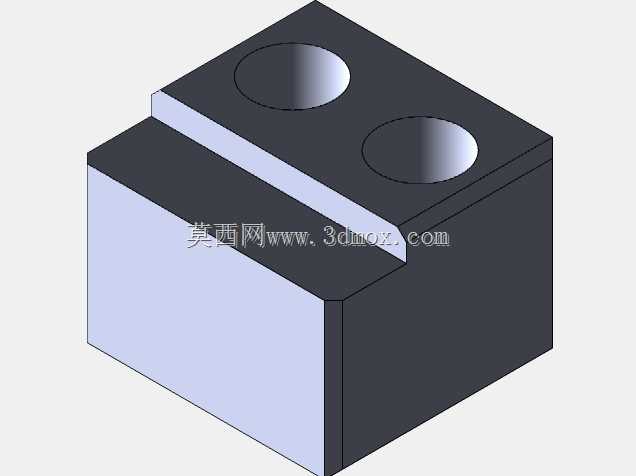

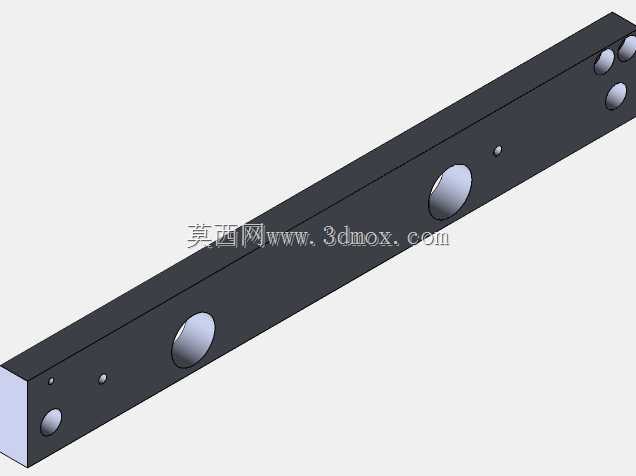

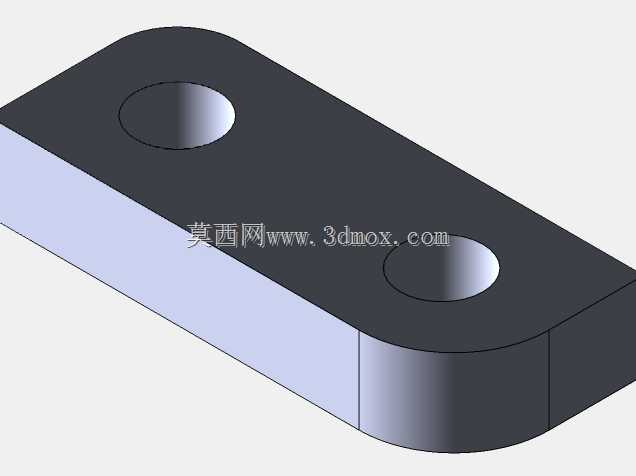

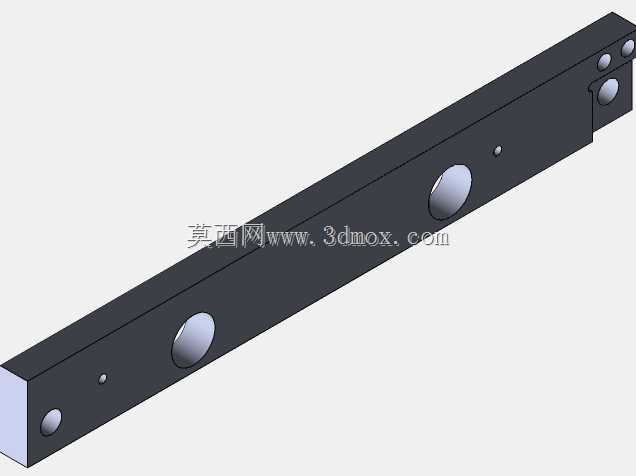

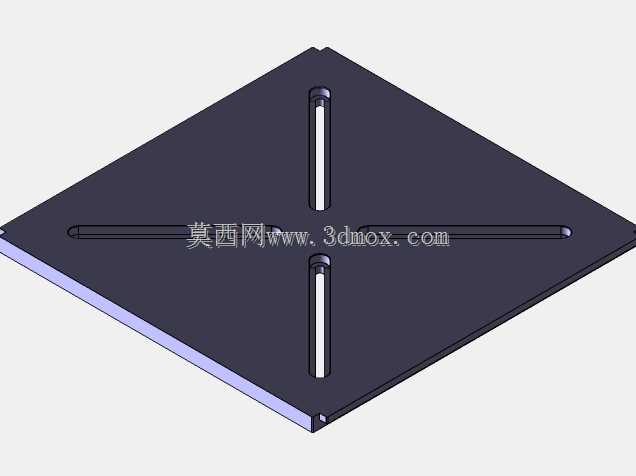

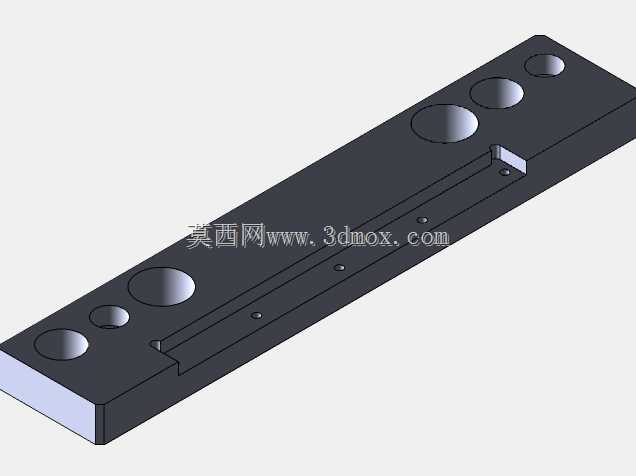

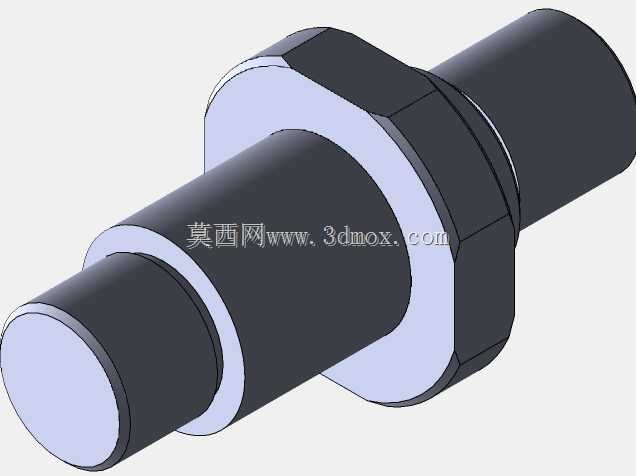

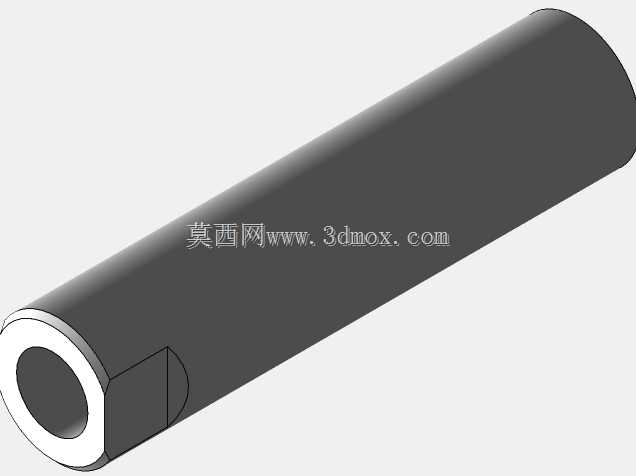

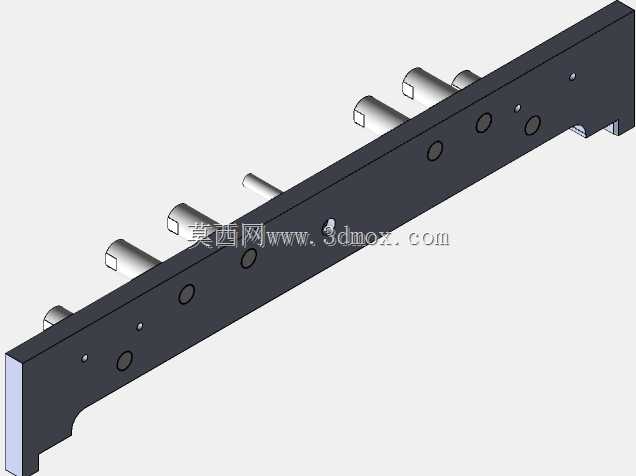

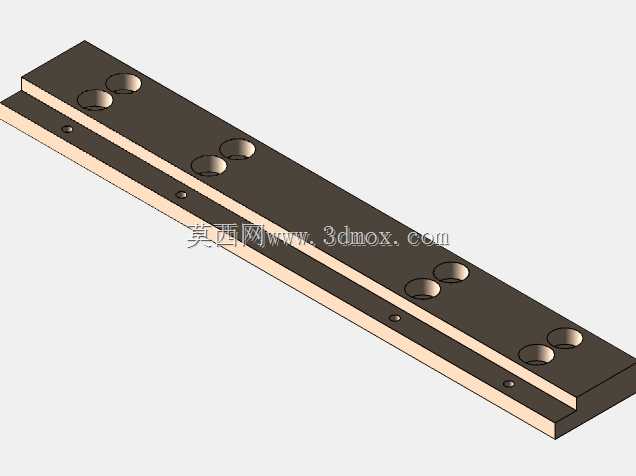

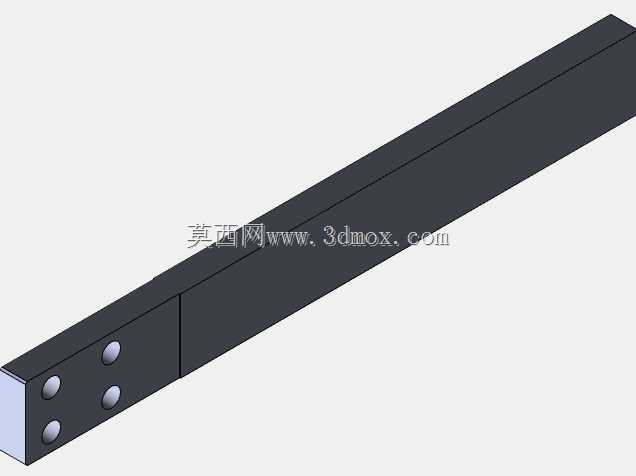

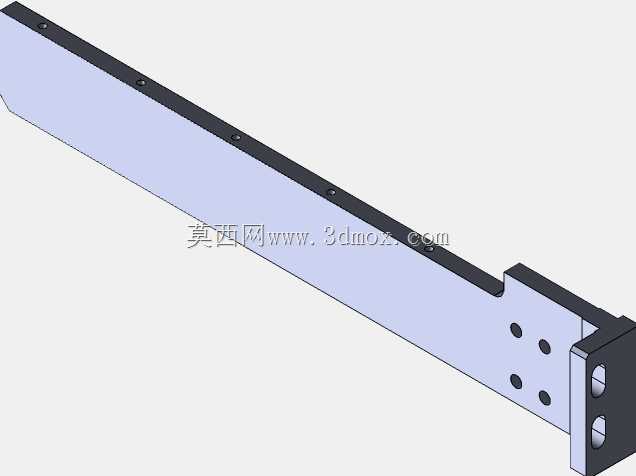

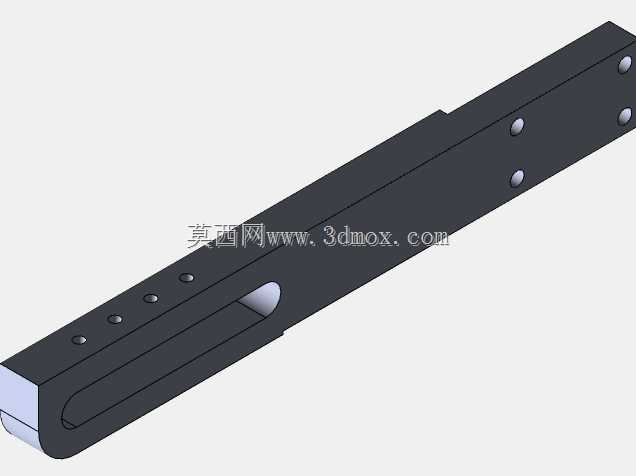

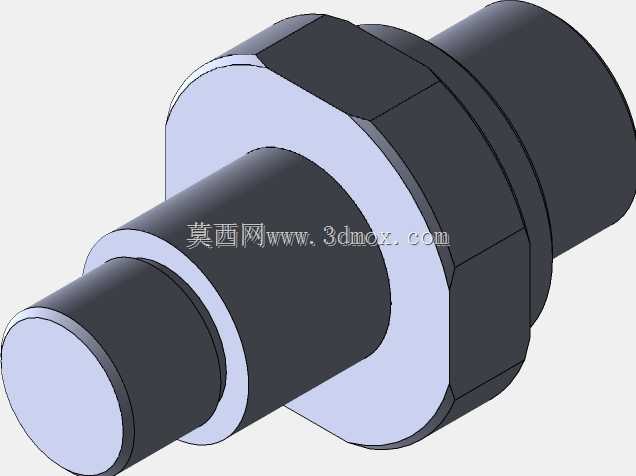

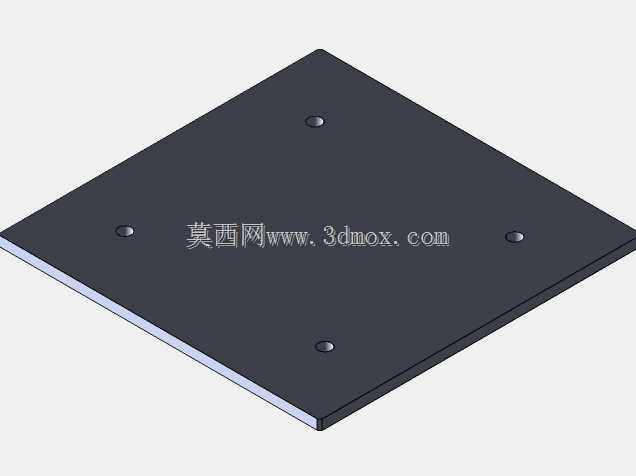

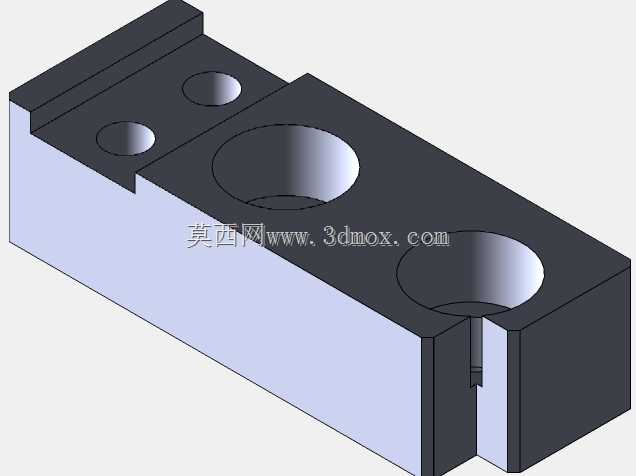

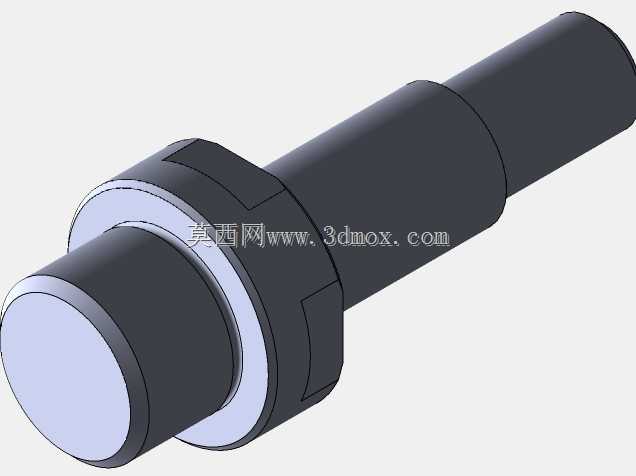

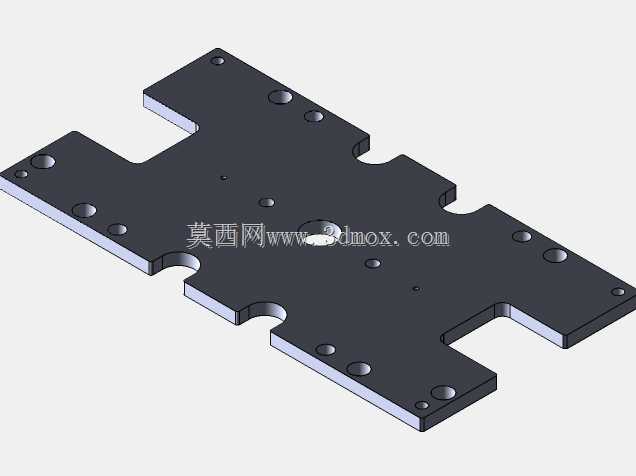

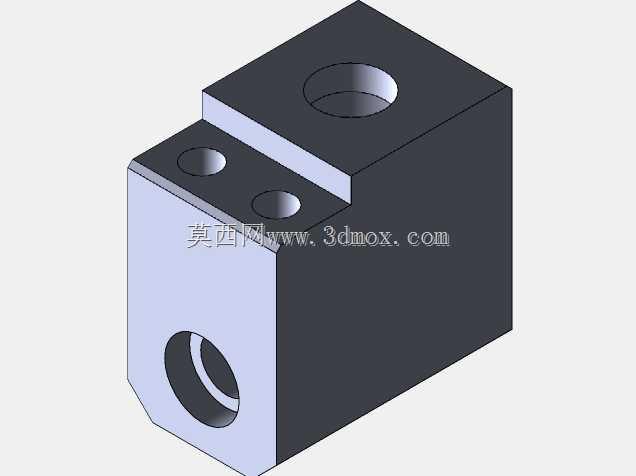

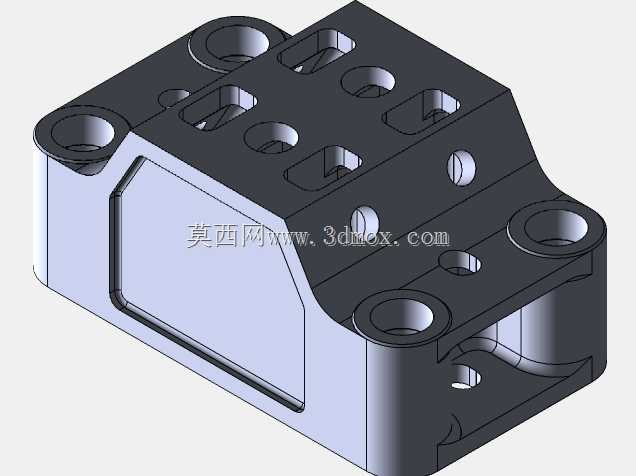

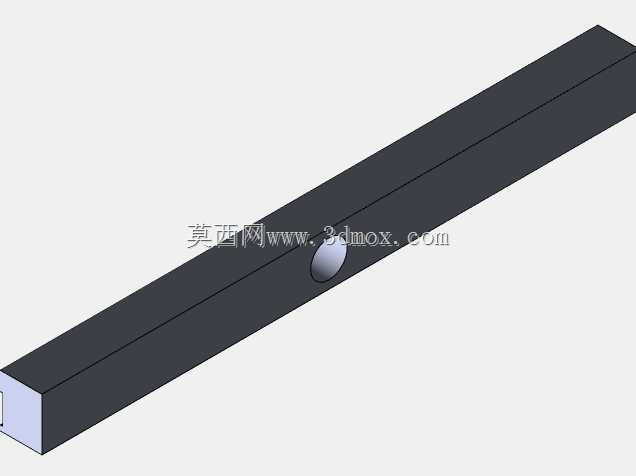

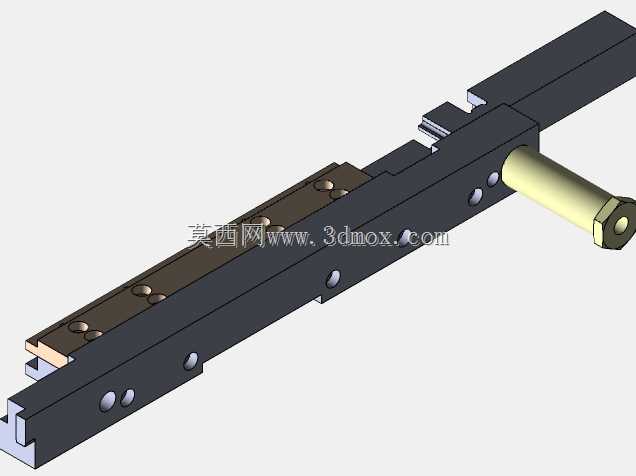

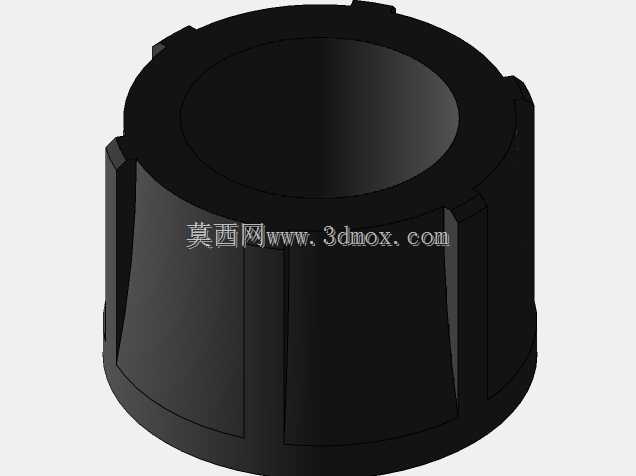

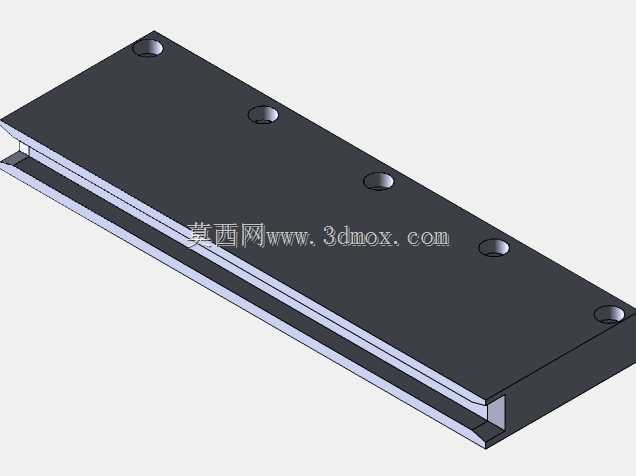

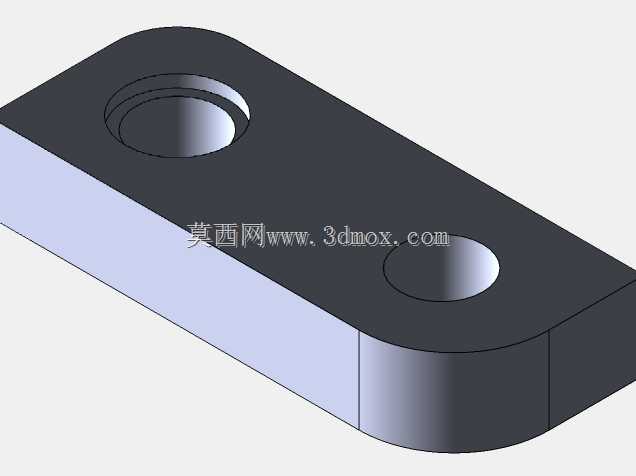

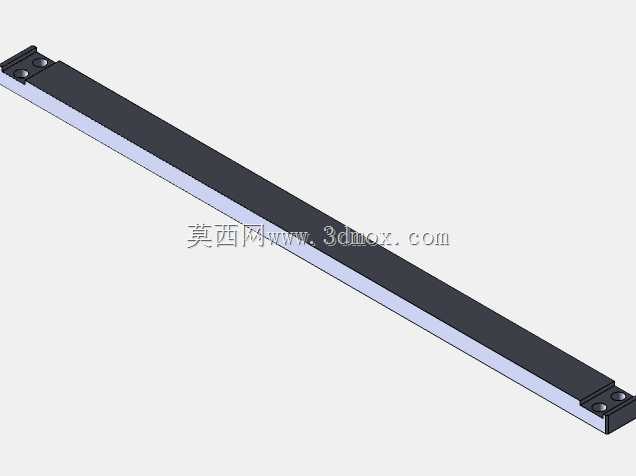

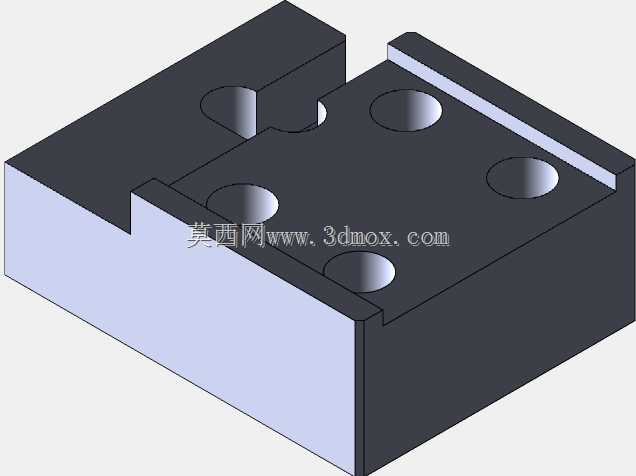

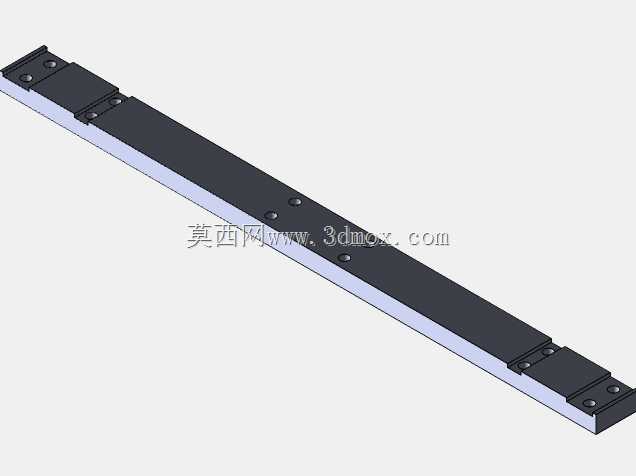

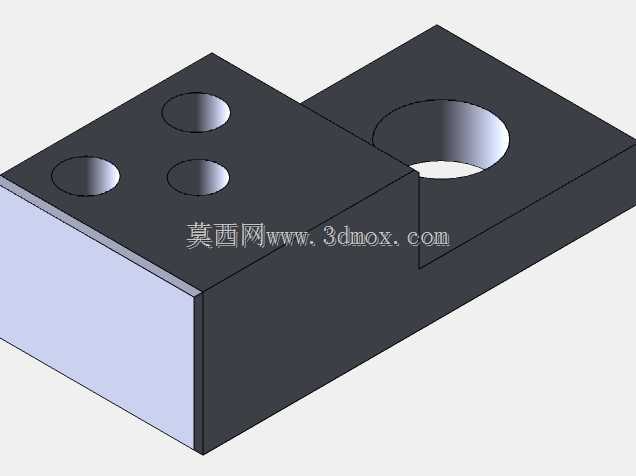

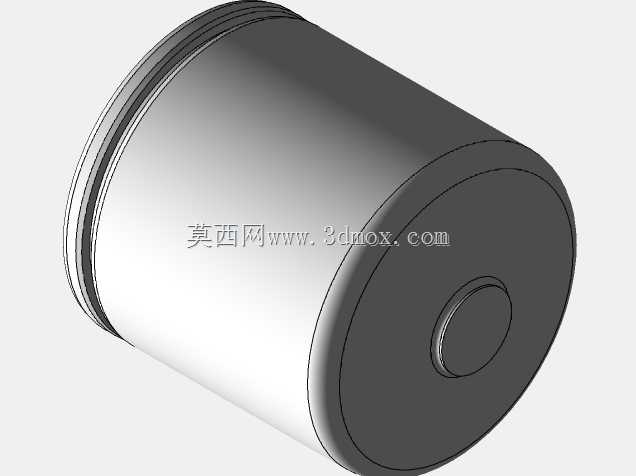

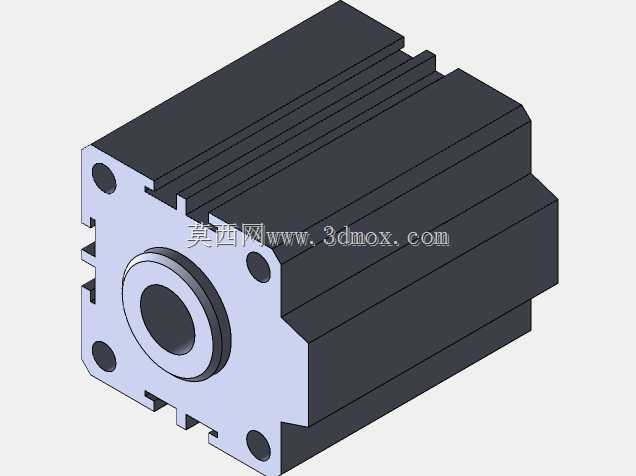

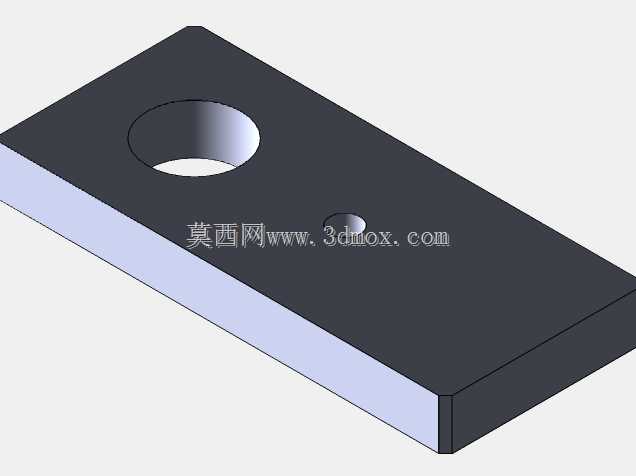

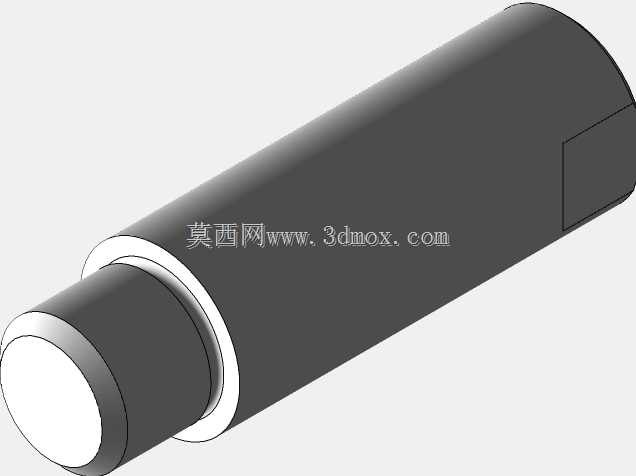

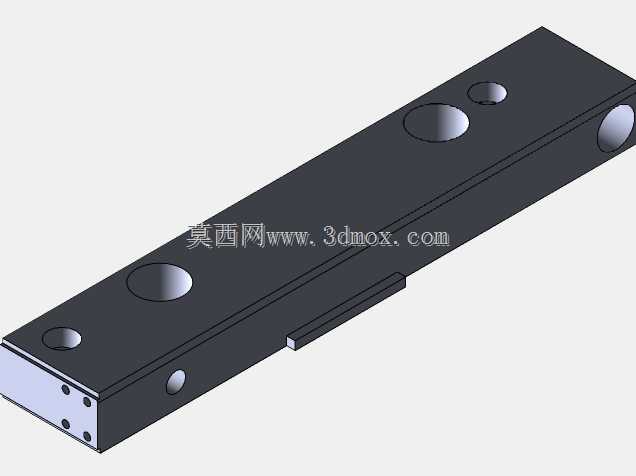

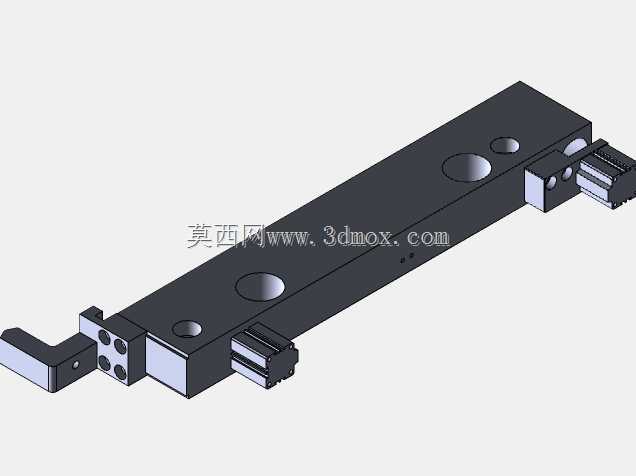

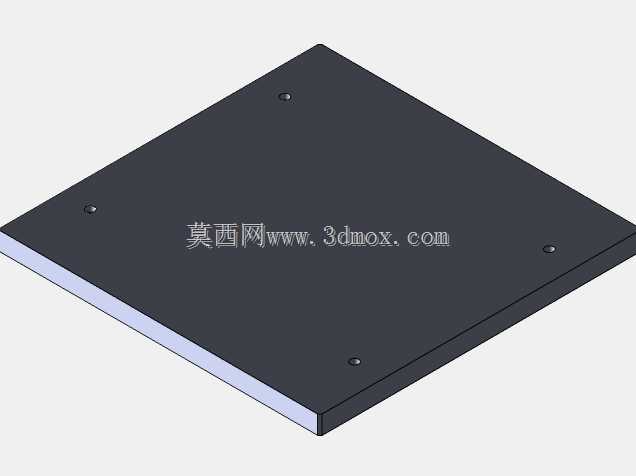

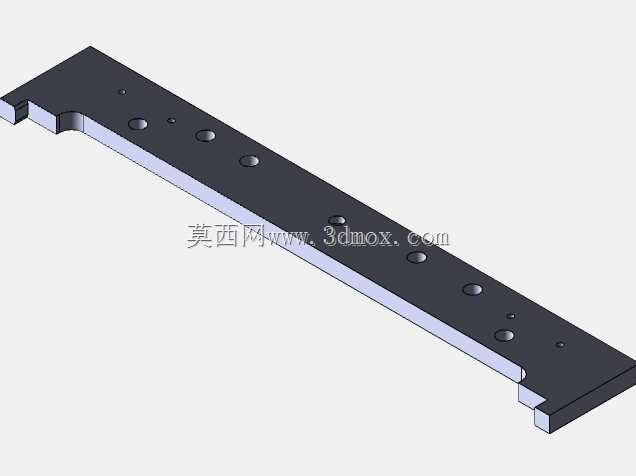

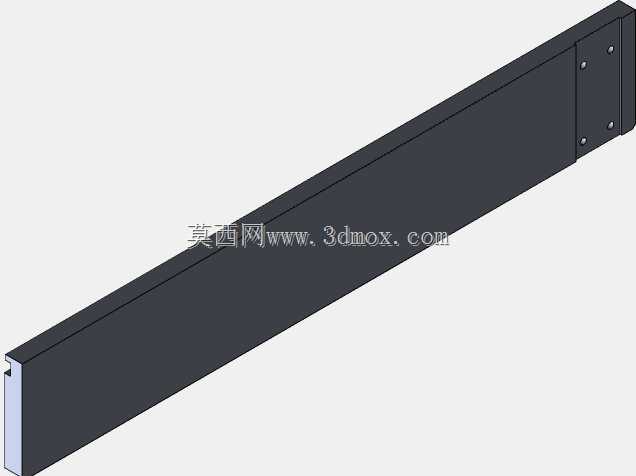

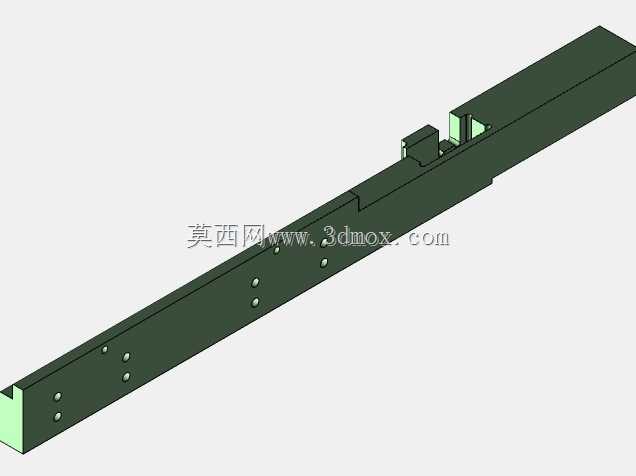

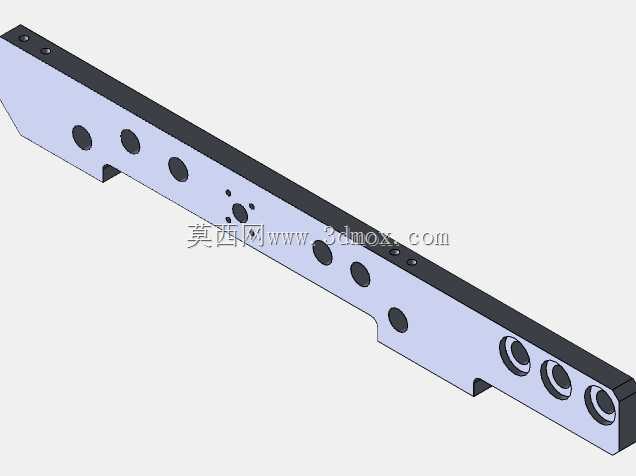

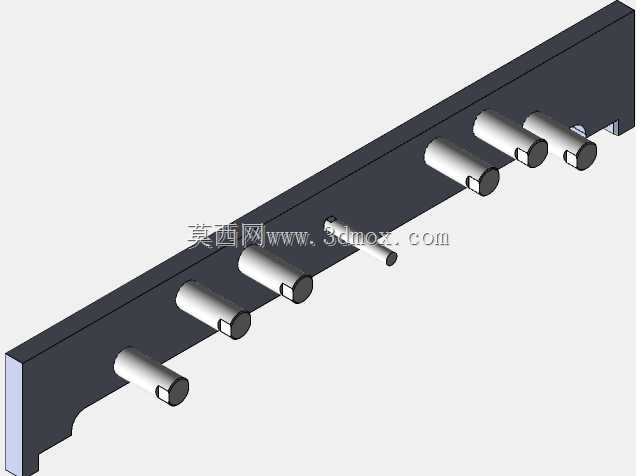

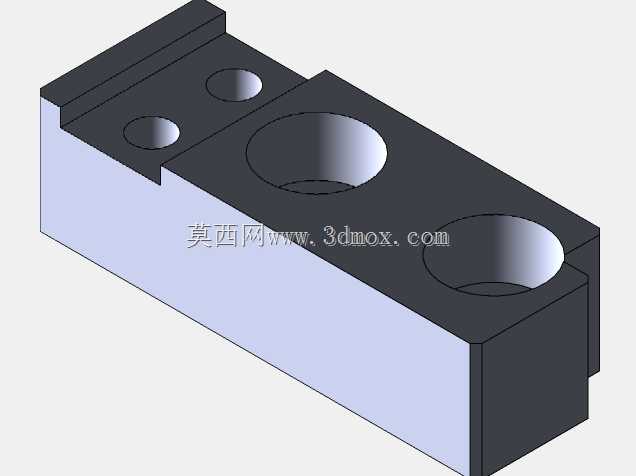

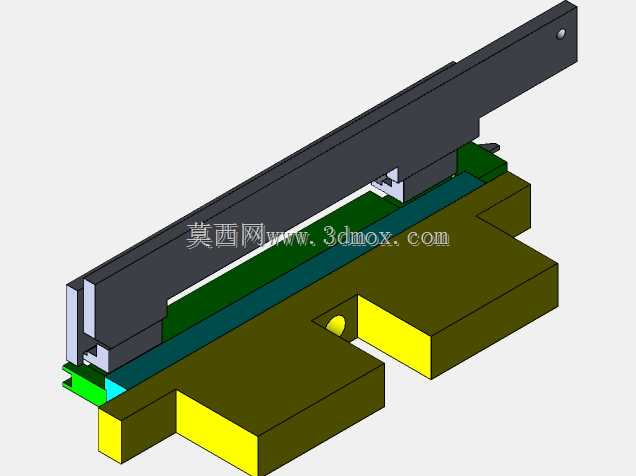

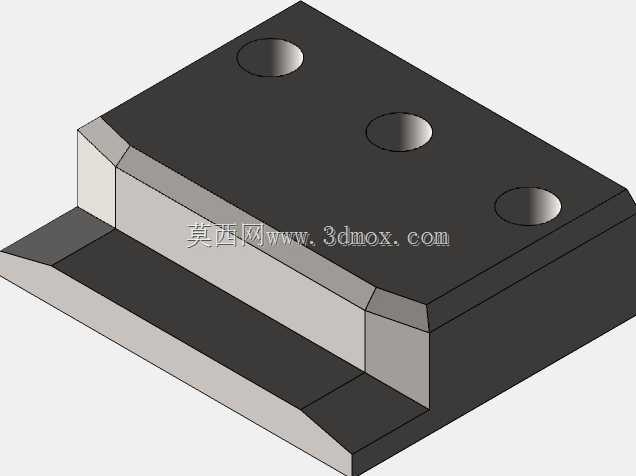

这套四柱式压合结构主要面向橡胶制品的模压成型工序，常见于密封件、橡胶垫片、小型工业橡胶配件的生产场景，适配中小批量多品种的橡胶件加工需求，在汽配橡胶配套、家电密封件生产、通用工业橡胶制品加工车间都能见到同构型设备的应用。从结构布局来看，设备采用经典的四柱导向架构，四根镀铬导柱垂直布置于下工作台四角，上活动横梁沿导柱做垂直往复运动，导向间隙控制在0.02mm每米行程范围内，可保证压合过程中上下模的平行度偏差不超过0.05mm，避免橡胶件成型时出现厚薄不均、飞边过厚的问题。上压合单元采用液压驱动结构，主油缸布置于上固定横梁中心位置，油缸输出端直接连接活动压台，压台下方预留模位安装接口，可根据不同橡胶制品的模具尺寸调整安装孔位，适配的模具安装面最大尺寸覆盖400mm*500mm范围，最小可兼容100mm*100mm的小型模具。下工作台采用多层叠层结构，最下层为设备安装底座，预留地脚螺栓固定孔，可直接固定于车间硬化地面，无需额外做混凝土基础；中间层为模具承托板，设置有T型槽用于模具快速装夹，最上层配置可推拉的托料架，方便操作人员取放成型后的工件与模具，减少上下料过程中的体力消耗，同时避免操作人员直接接触高温模腔引发安全隐患。设计过程中重点考虑了橡胶模压的工艺特性，压合行程设置了多段可调区间，合模阶段可实现快速下行，接触模具后自动切换为慢速高压锁模，锁模压力可根据橡胶材质的硫化需求在0-200吨区间调整，保压阶段可配合外部硫化温控模块实现恒压保持，保证橡胶硫化过程中压力稳定，避免制品出现缺胶、气泡等缺陷。设备的安装边界尺寸控制在长800mm、宽700mm、高1600mm范围内，整体占地空间小，可直接布置于现有生产线的硫化工位旁，无需对车间布局做大规模调整；导柱位置设置有防尘护套，避免橡胶加工过程中产生的飞边碎屑、粉尘附着在导柱表面磨损导向面，延长设备维护周期；液压管路全部内置布置于机架内部，既避免外部磕碰损坏管路，也能减少车间清洁的死角。在结构强度校核阶段，对上下横梁、活动压台都做了满载荷下的形变仿真，满压状态下横梁最大形变量不超过0.03mm，可保证长期高压工作下结构不会出现永久性变形，适配橡胶硫化过程中长时间保压的工况需求。
