肖氏D型台式组合硬度检测设备结构

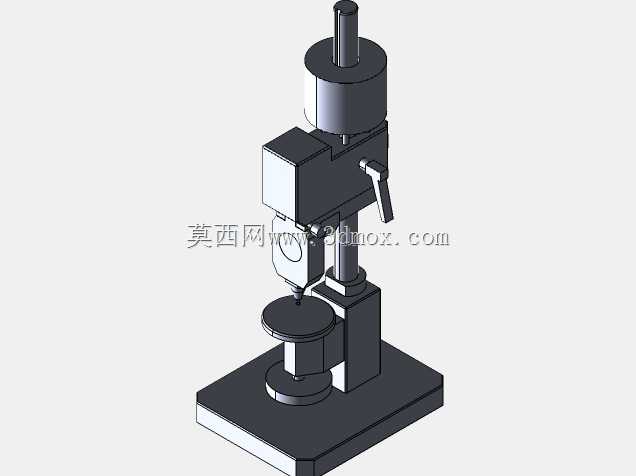

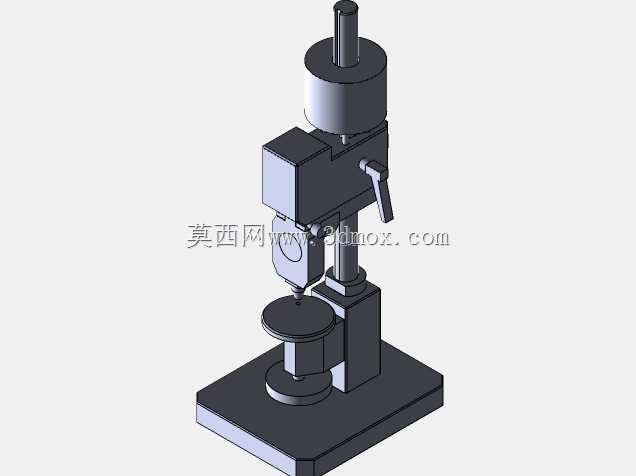

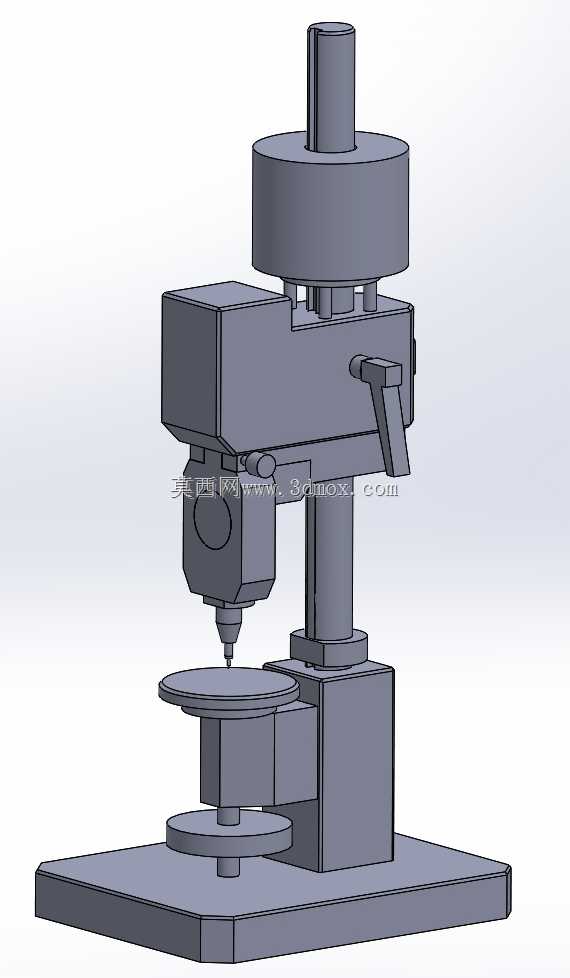

在金属材料力学性能检测环节，肖氏硬度检测凭借对工件表面损伤小、检测效率高的特点，广泛应用于轧辊、重型锻件、模具钢等大尺寸工件的现场及实验室硬度校验场景，这款Zwick 3105 Combi肖氏D硬度计的三维结构，完整还原了台式硬度检测设备的典型布局逻辑。从实际使用场景出发，这类台式硬度计多布置在计量室、热处理车间质检工位、原材料入厂检验区，需要兼顾操作便利性与检测稳定性，因此底座采用大尺寸平板式结构，预留了充足的工件放置空间，可支撑重量较大的被测工件，同时底座的平整安装面可直接固定在检验工作台上，避免检测过程中设备晃动带来的测量误差。设备的功能结构分为加载机构、压头组件、试样承载台、升降调节机构几个核心部分，顶部的加载组件集成了砝码加载与冲击释放结构，肖氏D型检测采用金刚石冲头从固定高度自由下落冲击试样表面，通过冲头回弹高度计算硬度值，因此加载机构的同轴度、导向结构的顺滑度直接影响检测精度，建模过程中对导向柱的配合间隙、压头组件的滑动行程都做了符合实际装配要求的还原。试样承载台采用双层可调结构，下层升降台可通过手轮调节垂直高度，适配不同厚度的被测工件，上层载物台可做小范围水平移动，方便调整工件检测点位，避免多次挪动重型工件带来的操作负担。设计思路上遵循了计量设备的稳定性优先原则，立柱与底座采用刚性连接结构，悬臂部分的加载机构与压头组件保持垂直同轴，减少冲击过程中的侧向分力，操作手柄布置在设备侧方，符合操作人员站立操作的人机工程学要求，手部操作行程控制在舒适范围内，长时间批量检测也不易产生操作疲劳。从安装边界来看，设备整体占地尺寸适配常规检验工作台的摆放要求，后方预留的操作空间可满足加载机构的维护、砝码更换需求，侧方无突出结构，可多台并排布置在质检流水线旁，压头到立柱的中心距决定了可检测工件的最大外伸尺寸，能够覆盖大部分常规尺寸金属工件的检测需求，对于超大尺寸工件也可通过翻转工件调整检测点位完成测试。整个结构没有冗余的装饰性设计，所有外露结构都服务于检测功能与操作便利性，传动结构全部内置在壳体内部，避免车间粉尘、切削液进入机构内部影响检测精度，外部操作件都做了防滑处理，符合工业现场的使用环境要求。
