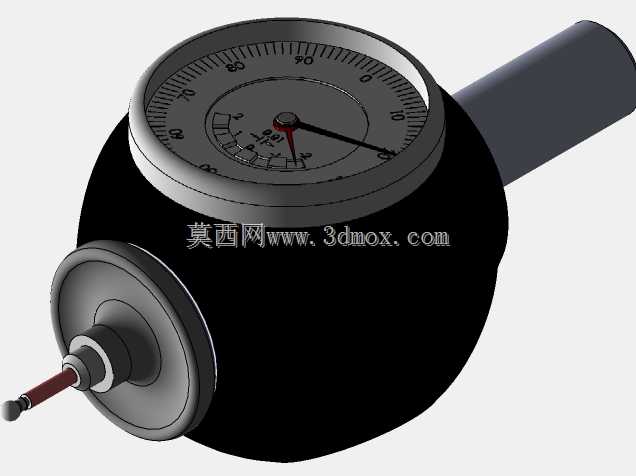

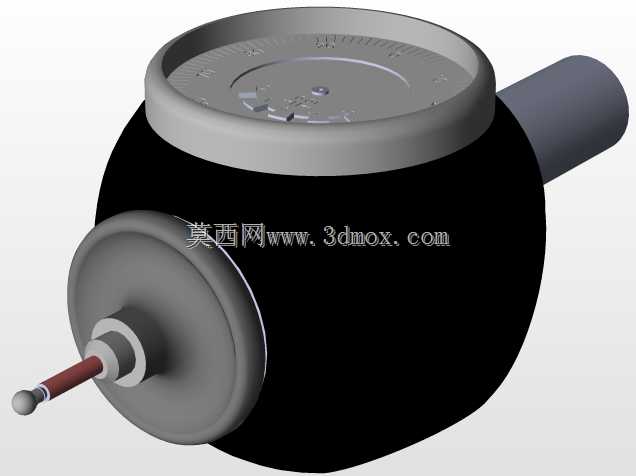

帕尔普三维测量探头结构设计

在精密加工车间的三坐标测量工位、自动化产线的在机检测环节，这类测量探头是获取工件形位公差数据的核心执行部件，直接决定了尺寸检测的精度与效率。不同于普通接触式测头的单一触发功能，这款三维探头可实现X、Y、Z三个轴向的同步位移信号采集，能适配复杂曲面、异形型腔、深孔内壁等常规测头难以触及的检测场景，在模具型腔修配验证、航空结构件形位公差检测、精密五金件批量尺寸抽检等场景中都有广泛应用。从结构设计逻辑来看，这款探头采用了对称式的力学布局，三个轴向的传感模块安装基准完全共面，避免了不同轴向上的测量力差异带来的系统误差，测杆连接端采用了快换式接口设计，可根据不同检测需求更换不同长度、不同测球直径的测针，无需重新校准整个探头的基准参数，能大幅缩短工位切换的准备时间。探头的主体外壳做了等壁厚设计，既保证了内部传感元件的防护等级，也控制了整体重量，避免安装在测量机主轴端时带来额外的负载惯量，影响测量机的运动定位精度。安装边界方面，探头的上端连接法兰采用了行业通用的标准安装孔位，可直接适配主流三坐标测量机、在机检测主轴、自动化检测机械手的末端接口，不需要额外设计转接法兰，安装时只要保证法兰端面与设备主轴轴线的垂直度公差在0.01mm以内，就能满足初始安装精度要求。探头的径向最大轮廓尺寸控制在合理范围内，在深入狭窄型腔检测时不会与工件内壁发生干涉，测头的触发力经过了多轮调校，既不会因为触发力过大划伤软质工件表面，也不会因为触发力过小在快速移动时出现误触发信号。在实际使用中，这类三维探头还需要配合对应的信号传输模块，将采集到的位移量实时传输给测量系统，完成尺寸数据的拟合计算，设计时也预留了信号线缆的走线空间，避免设备运动过程中线缆出现弯折拉扯导致的信号中断问题。从结构细节来看，探头内部的复位机构采用了低阻尼的弹性元件，保证测针触发后能快速回到初始位置，重复定位精度可以稳定控制在微米级，满足高精度检测场景的使用要求。
