手持式数显推拉力检测装置结构设计

这款手持测力设备的三维结构，完全围绕现场快速力学检测的实际作业需求搭建，没有冗余的装饰性设计，每一处结构都服务于检测操作的实用性。从应用场景来看，这类设备广泛覆盖生产线来料拉力测试、线束端子拉脱力验证、小型零部件插拔力检测、包装封合强度抽检、五金件抗推力测试等现场作业环节，区别于台式测力设备的固定工位限制，手持形态可以适配不同作业面的检测需求，不管是流水线旁的快速抽检，还是装配现场的原位测试，都不需要额外搭建安装支架，单人即可完成全部检测操作。

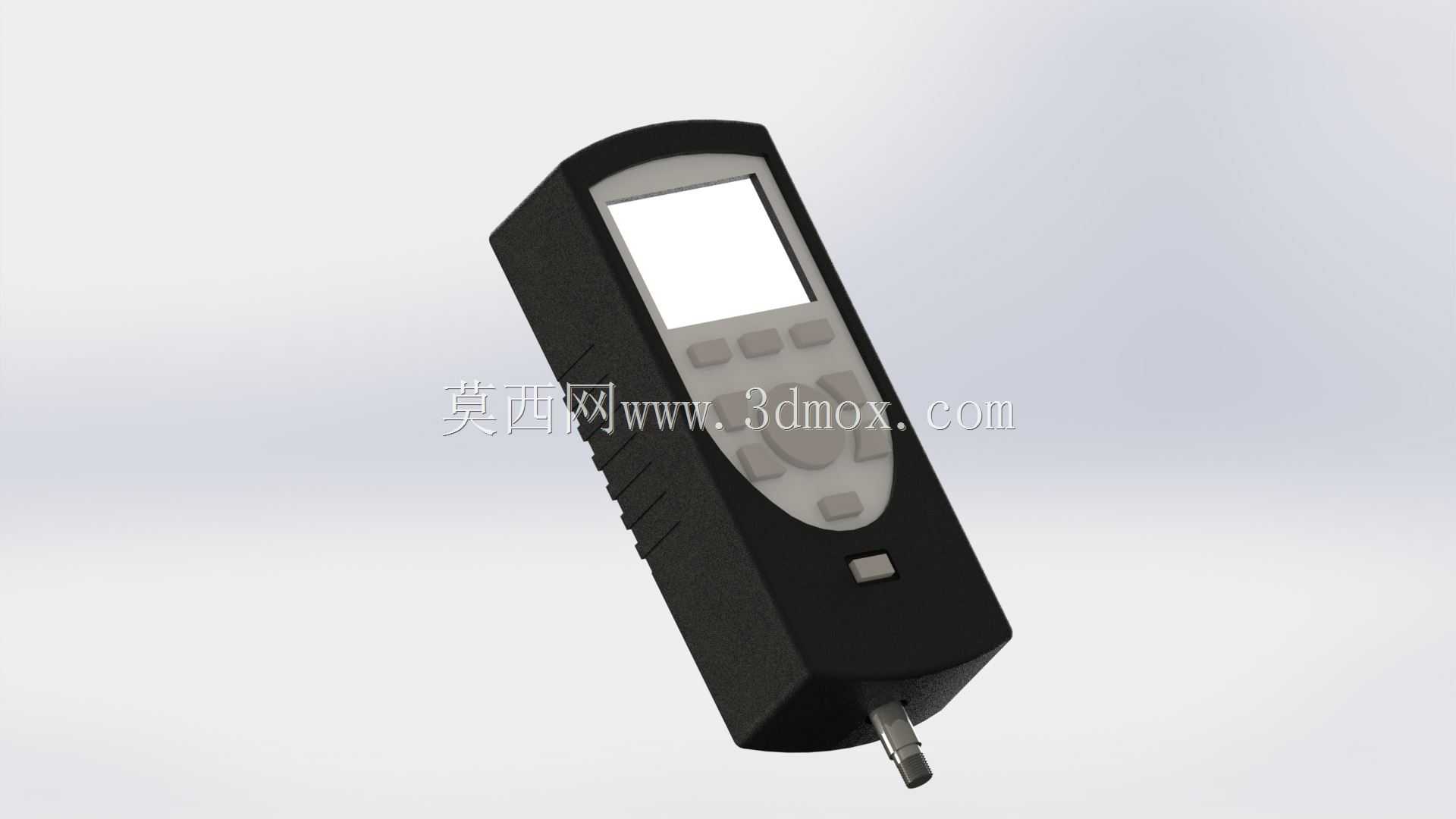

从功能特性的结构落地来看，设备前端的测杆连接端采用快换式接口结构，可以根据不同检测需求适配平测头、尖测头、钩型测头、夹头这类不同工装，接口的同轴度公差控制在0.02mm以内，避免测头偏斜带来的测量力值误差。机身握持区域做了贴合手掌弧度的收腰设计，表面的防滑筋条深度1.2mm，间距8mm，刚好匹配手指握持的自然间距，长时间手持检测也不会出现打滑的情况，机身整体重量控制在300g以内，单手握持操作不会产生明显的负重感。机身上部的显示屏安装位做了15度的仰角设计，操作人员握持设备时视线刚好垂直于屏幕，不需要刻意调整手腕角度就能清晰读取力值数据，屏幕周边的按键采用凸起式硅胶按键，按键行程1mm，带明确的触感反馈，戴薄劳保手套操作也能准确触发功能，不会出现误触的情况。机身侧面的防滑纹理从握持区一直延伸到测杆连接端附近，在施加推力或者拉力的时候，手部的施力方向可以和测杆轴线保持重合，减少侧向分力对传感器的损伤，也能提升测量数据的准确性。

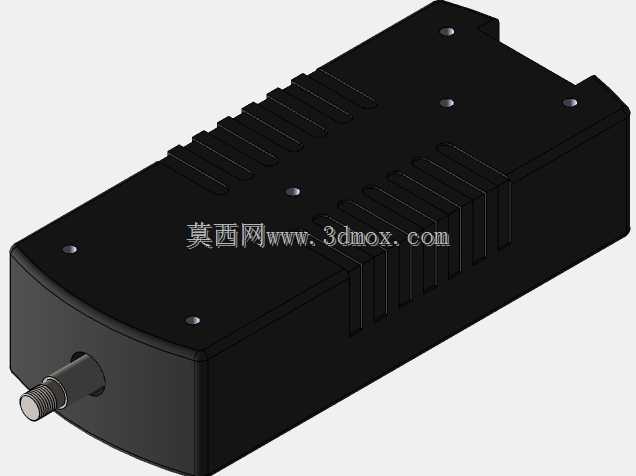

从设计思路上看，整个结构采用上下壳分体式设计，通过内部的定位柱实现上下壳的精准对位，装配时不需要额外做对位调整，螺丝孔位全部隐藏在防滑胶垫下方，既保证了机身外观的整体性，也能避免日常使用中螺丝受到磕碰出现滑丝。内部的传感器安装位做了双层减震结构，传感器和壳体之间设置了0.5mm的硅胶缓冲垫，即使设备出现意外跌落，缓冲垫也能吸收大部分冲击能量，避免高精度力传感器受到冲击损坏。电池仓设置在机身尾部，采用卡扣式仓盖设计，更换电池不需要借助额外工具，仓盖周边做了一圈密封胶条，可以阻挡日常使用中的灰尘、飞溅的切削液进入机身内部，适配生产车间相对复杂的使用环境。

从安装边界和尺寸适配来看，设备整体长度控制在190mm左右，握持区最大宽度45mm，厚度28mm，可以适配市面上通用的仪器便携收纳包，不需要定制专用的收纳容器。测杆伸出端的轴线和机身握持中心的重合度经过反复调整，保证施加拉力或者推力的时候，手部的施力点和测杆轴线处于同一直线，减少操作时的力矩偏差，即使是没有经过长时间专业培训的一线质检人员，也能快速掌握正确的操作姿势，获得准确的测量数据。设备尾部的挂绳孔做了内嵌式设计，不会突出机身表面，检测作业时不会勾挂周边的工件或者线缆，适配车间复杂的作业环境。
