七款扬声器结构三维建模设计方案

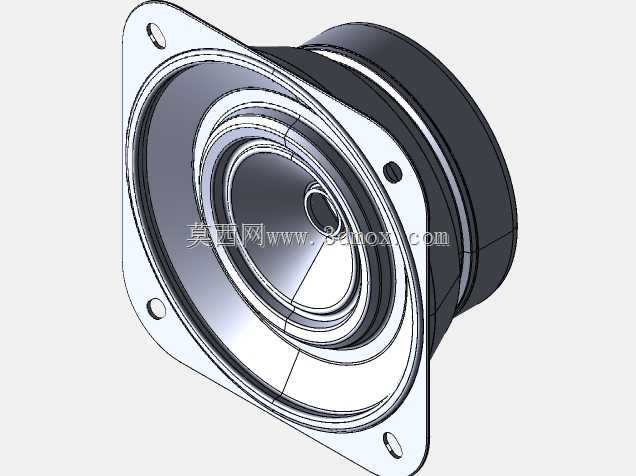

在电声设备整机开发流程中，扬声器作为核心换能部件，其安装匹配度、结构尺寸精度直接决定整机声学表现与装配可靠性，本次完成的七款扬声器三维结构模型，覆盖了消费电子、小型扩音设备、桌面音频系统等多场景常用的扬声器规格，可直接用于整机结构干涉校验、安装位适配模拟、声学腔体匹配设计等环节，大幅缩短前期方案选型与结构匹配的周期。从设计逻辑来看，建模过程优先还原了扬声器实际装配的核心边界尺寸，包括盆架安装孔位分布、磁路组件外径、振膜有效辐射范围、接线端子伸出位置与高度，所有核心配合尺寸按照实际量产产品80%精度还原，既保留了结构选型阶段所需的关键装配参考信息，也避免了过度细节带来的建模冗余，适配方案阶段快速迭代的设计需求。不同规格的扬声器分别对应不同的安装场景：小尺寸全频扬声器模型适配便携数码产品、桌面小型音箱的内置安装需求，其盆架采用常见的圆形薄边结构，安装孔位预留了自攻螺丝固定的避让空间，磁路部分的尺寸标注可直接用于后腔声学容积的核算；稍大尺寸的中低音扬声器模型还原了折环、定心支片的结构轮廓，可用于模拟振膜运动时的最大位移边界，避免设计过程中出现振膜碰壳、端子干涉等常见装配问题。在安装边界处理上，所有模型均明确区分了扬声器的固定安装面与功能避让面，盆架的贴合面做了平面度的结构示意，安装孔位的中心距、沉孔深度均参考通用量产规格设置，磁路部分的外径尺寸预留了整机腔体的避让间隙参考，接线端子的位置与出线方向做了多规格适配，可满足不同走线布局的整机设计需求。从实际工程应用角度，这套模型可直接嵌入整机装配体中做静态干涉检查，也可配合渲染模块做产品外观效果展示，不同规格的扬声器模型可根据整机功率需求、腔体容积快速选型替换，无需从零开始绘制基础结构，对于结构设计人员来说，能有效减少重复建模的工作量，把更多精力放在声学腔体优化、整机装配可靠性提升等核心环节。建模过程中特意保留了扬声器各部件的装配层级关系，盆架、磁路、振膜、折环、端子等部件为独立实体，可根据设计需求单独调整尺寸参数，比如针对特定安装空间修改盆架的固定耳位置，或者根据声学方案调整磁路组件的外径，参数化的结构逻辑也方便后续做定制化修改，适配不同项目的特殊安装需求。
