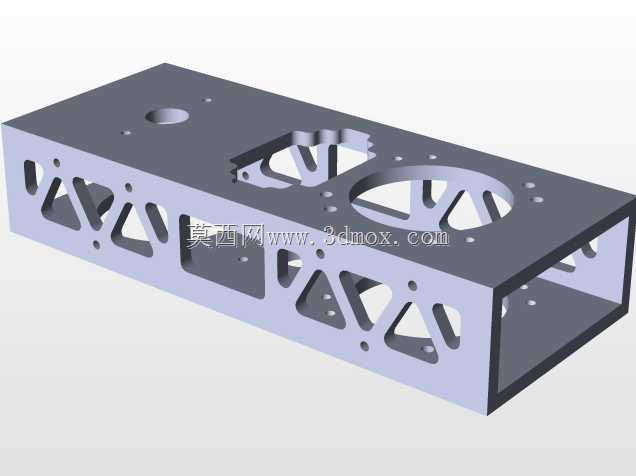

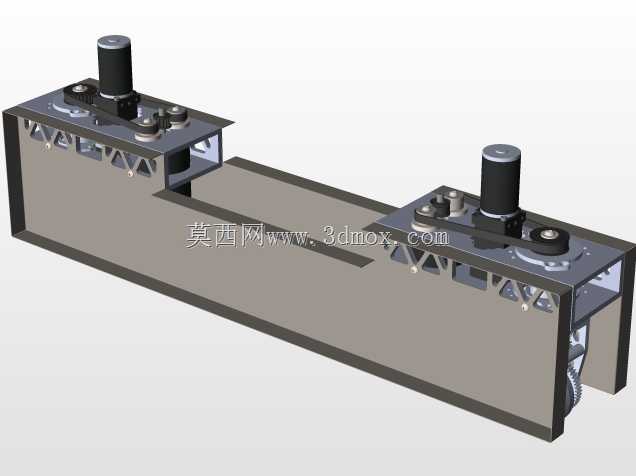

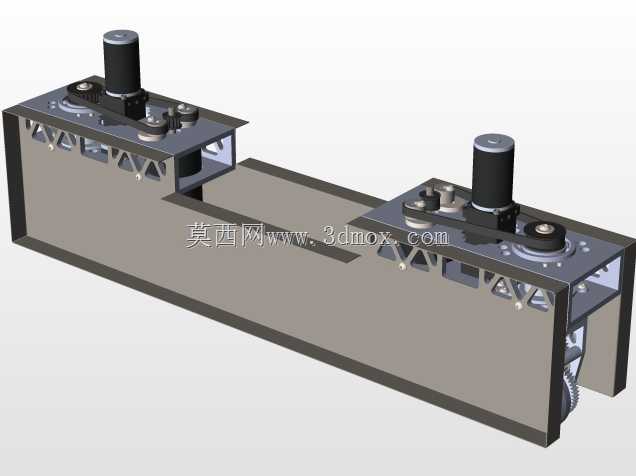

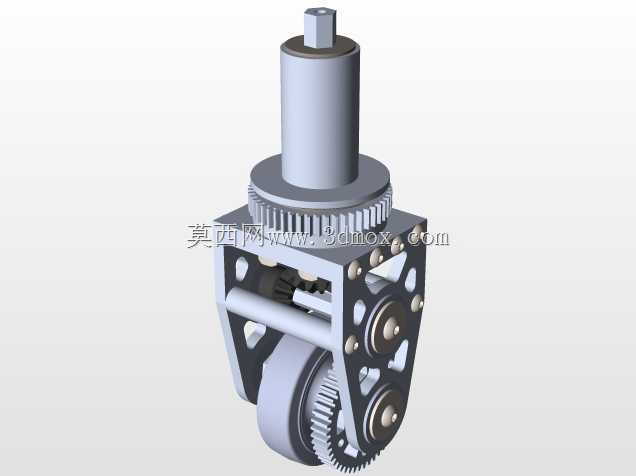

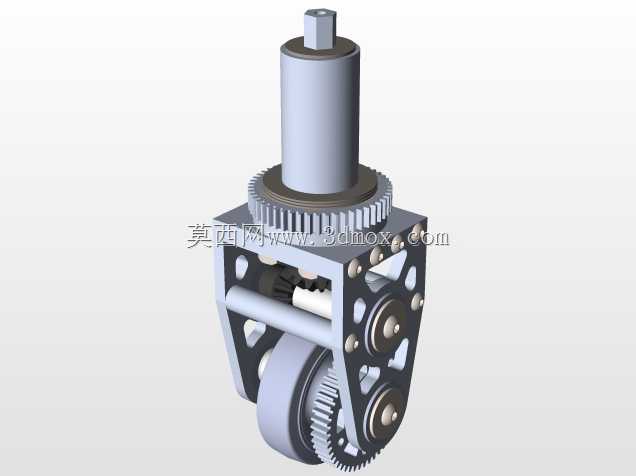

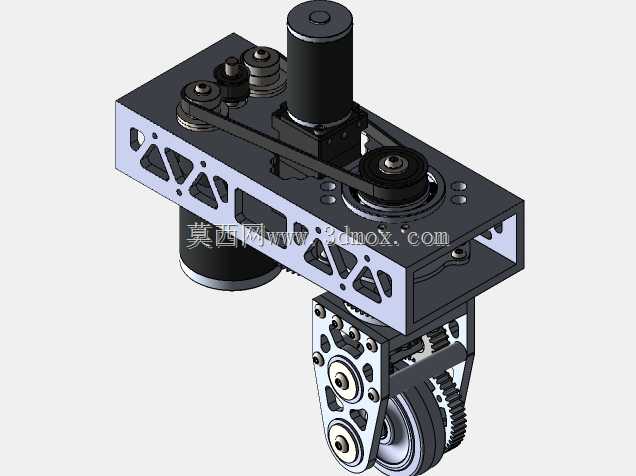

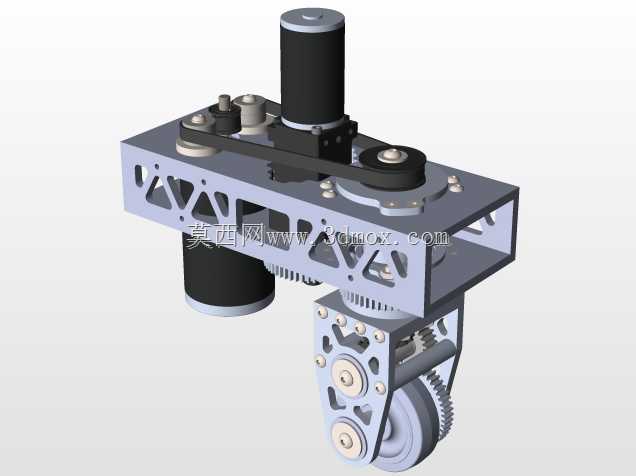

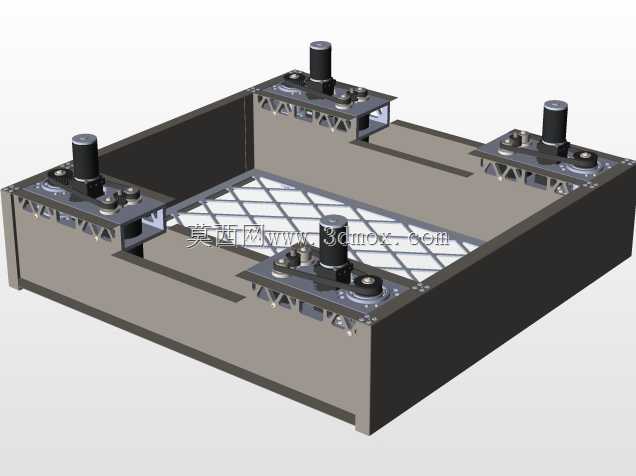

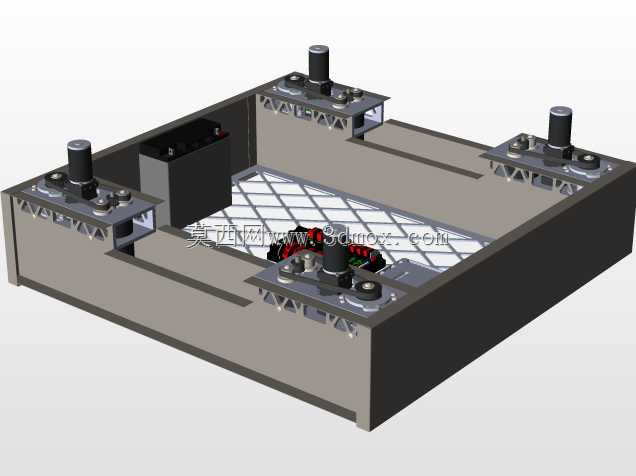

在移动机器人、小型作业载具的行走系统开发中,转向机构的设计直接决定了设备的转向灵活性、制造成本与后期维护难度,这套转向驱动结构采用传统机械传动逻辑,没有采用复杂的集成式转向总成,而是走模块化拆分的设计路线,核心目标是降低加工制造门槛,让普通机加工条件就能完成整套结构的生产装配,更适合小批量试制、非量产的实验类载具开发场景。整套底盘的重量控制在合理区间,单个功能模块重量不到十磅,拆分后的模块可以单独加工、单独调试,不需要依赖大型五轴加工设备,普通铣床、车床就能完成绝大多数零件的加工,甚至部分结构件可以采用标准型材切割后打孔装配,进一步压缩试制周期。从安装边界来看,整套转向机构预留了充足的安装位,转向节与车架的连接位采用通用化的孔位设计,可以适配不同宽度的车架主梁,不需要对原有底盘结构做大规模改动就能完成替换安装,转向拉杆的长度预留了调节余量,安装时可以根据实际轮距调整拉杆长度,抵消加工误差带来的转向虚位。设计思路上没有追求极致的转向角度或者复杂的线控转向逻辑,而是回归传统机械转向的可靠特性,转向传动比经过反复调校,既不会因为转向太灵敏导致行驶中方向不稳,也不会因为转向比过大造成转向操作费力,每个模块的连接位置都设计了可拆卸的紧固件,后期维护时可以单独拆下故障模块更换,不需要拆解整个底盘结构。实际使用场景中,这套转向结构可以适配小型巡检机器人、厂区物料转运小车、实验类无人载具等多种设备,不需要做大幅结构修改就能匹配不同的动力输出方案,不管是采用轮毂电机驱动还是后置差速驱动,都能和这套转向结构兼容,转向节的承重设计经过冗余校核,在额定载重下不会出现结构变形,长期使用也不会因为磨损导致转向精度下降。结构布局上把转向传动部件都布置在底盘主梁上方,避免行驶过程中路面凸起剐蹭传动杆件,同时预留了传感器安装位,后期如果需要升级自动转向功能,可以直接在转向主轴位置加装角度传感器,不需要额外打孔改造结构,模块化的设计也让不同载重需求的用户可以单独更换承重模块,不需要重新设计整套转向系统,大幅降低了二次开发的成本。
- 上一篇:手持冲击电钻结构设计三维数模
- 下一篇:七款扬声器结构三维建模设计方案
- 全部评论(0)
- 模板大小 151.59 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOL
- 软件分类 通用机械零部件
