曲柄滑块往复运动传动机构

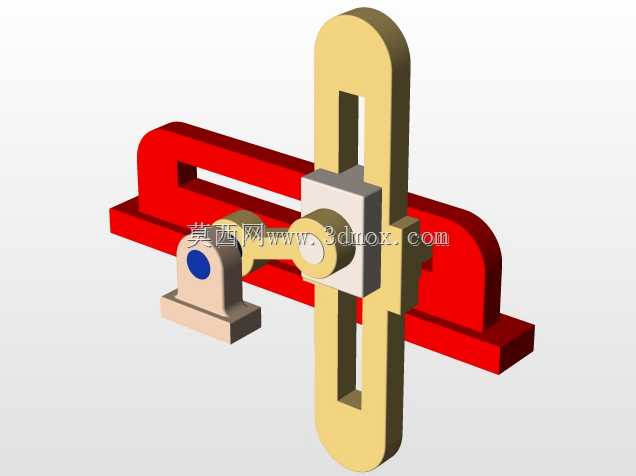

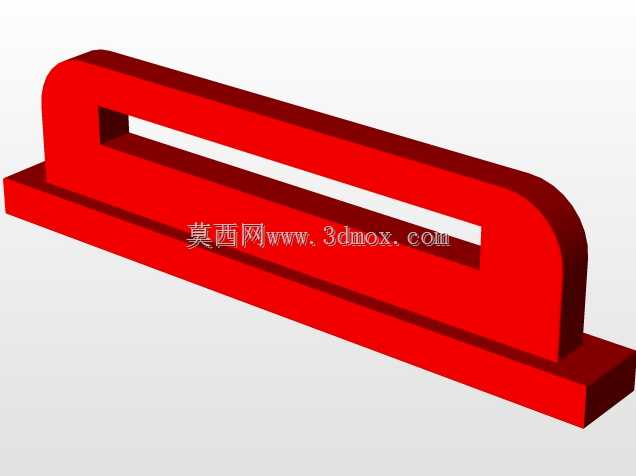

这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲床、往复式送料机构、小型活塞泵、缝纫机主传动系统里都能见到它的衍生结构，核心作用是把曲柄端输入的连续回转运动，直接转化为滑块端的直线往复输出，也可以反向将直线往复动作转化为回转运动，适配绝大多数需要直线往复动作的中低载荷传动场景。设计这套结构时，首先要确认的是滑块的行程边界，也就是曲柄回转中心到曲柄销中心的偏心距两倍数值，这个参数直接决定了滑块的最大往复位移，建模时需要先锁定机架上的导轨安装基准面，保证导轨导向方向与曲柄回转中心的位置度公差，避免滑块运行时出现卡滞、偏磨的问题。结构组成上，这套机构包含固定在机架上的曲柄回转支座、带偏心销的曲柄件、连接曲柄与十字滑块的连杆、架在平行导轨上的十字滑块，以及带长槽的从动摆架，和常规对心曲柄滑块不同的是，这套结构额外增加了十字滑块与从动槽架的配合，能在输出端获得垂直于主滑块运动方向的联动动作，可适配需要双向往复复合动作的工装工位。安装边界方面，整个机构的安装基面为底部的一体式铸造机架，机架上预留了曲柄支座的定位销孔与导轨安装的螺纹孔，安装时需要保证曲柄回转轴线与导轨平面的平行度，连杆两端的铰接副需要预留足够的润滑间隙，避免高速运转时出现热胀抱死的情况。实际应用中，这类结构常被用在自动化生产线的短行程推料工位、小型冲压设备的主传动端，以及农用机械的往复筛驱动单元，相比气缸直驱的往复结构，纯机械传动的曲柄滑块机构运行节奏稳定，只要输入转速恒定，滑块的往复周期与行程就不会出现波动，适合对动作时序要求严格的连续生产场景。建模过程中需要重点校核各运动部件的干涉情况，尤其是曲柄回转到上下止点位置时，连杆与滑块槽、机架侧壁的最小间隙，同时要确认铰接点的轴孔配合公差，保证转动副运转灵活无旷量，导轨与滑块的配合面需要设置合理的表面粗糙度要求，降低长期往复运行的磨损量。
