多角度强磁焊接定位固定工装

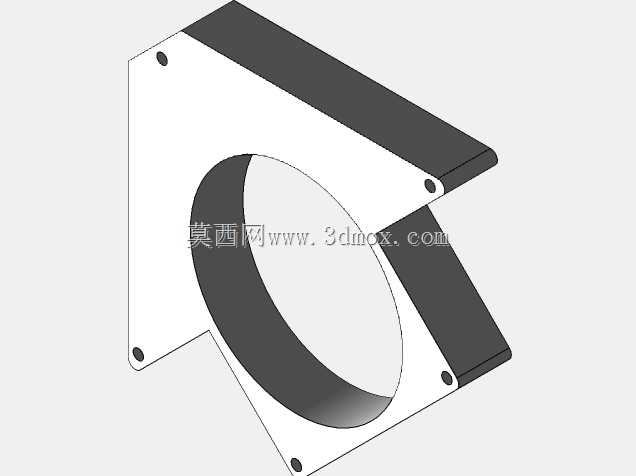

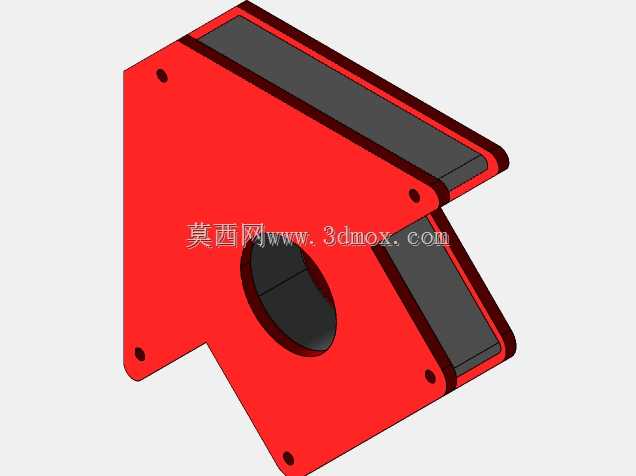

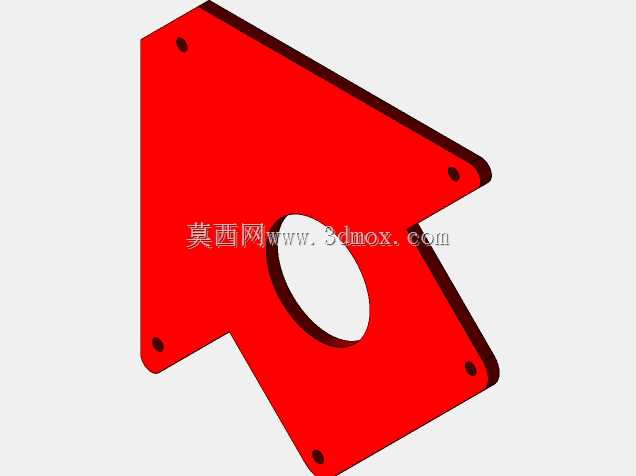

在钢结构小件焊接、五金件拼接、钣金框架组对的作业场景里，这类磁吸式定位件是一线焊工工位上的高频辅助工具，替代了传统需要人工扶持、点焊临时固定的低效操作，能在焊接前快速将待焊工件锁定在需要的角度位置，避免焊接过程中工件移位导致的尺寸偏差。从结构设计来看，主体采用箭头式多角外形，分别对应90度直角、45度斜角等常用焊接拼接角度，每个定位边都内嵌强磁组件，依靠磁吸力吸附铁质待焊工件，不需要额外的夹持机构就能完成固定，中间开设的大尺寸圆孔一方面是为了减轻整体自重，方便作业人员随手挪动切换工位，另一方面也能作为手持位，在调整定位位置时方便施力，避免手指直接接触磁吸面被夹伤。外壳采用钢板折弯铆接结构，边角做了圆弧过渡处理，避免焊接过程中飞溅的焊渣磕碰损伤磁体，同时外壳上预留的多个小孔，是用于磁体组件的安装固定，将内部磁块牢牢锁定在壳体内，避免频繁挪动时磁体移位导致吸力不均。安装边界上，这类定位件不需要额外的安装基座，直接吸附在铁质焊接工作台或者待焊工件表面即可使用，不同尺寸规格对应不同的吸附力上限，选型时需要根据待焊工件的重量、拼接角度需求匹配对应规格，避免吸力不足导致工件松脱。实际使用时，要注意将磁吸面的铁屑、焊渣清理干净，保证磁面与工件完全贴合，才能发挥最大的吸附力，焊接完成后直接取下即可，不需要拆卸额外的夹具，大幅缩短组对定位的辅助时间，尤其适合小批量多品种的焊接加工场景，不需要针对不同工件制作专用定位工装，降低生产辅助成本。在三维建模过程中，需要重点保证各个定位面的角度公差，确保实际使用时的定位精度，同时要预留磁体的安装空腔，考虑磁体与外壳的装配间隙，避免装配时出现干涉，外壳的壁厚要兼顾结构强度与整体重量，过厚会增加自重不便携带，过薄则容易在磕碰中变形损坏，影响磁面的贴合度。
