铃木GS750变速箱专用拉伸弹簧结构

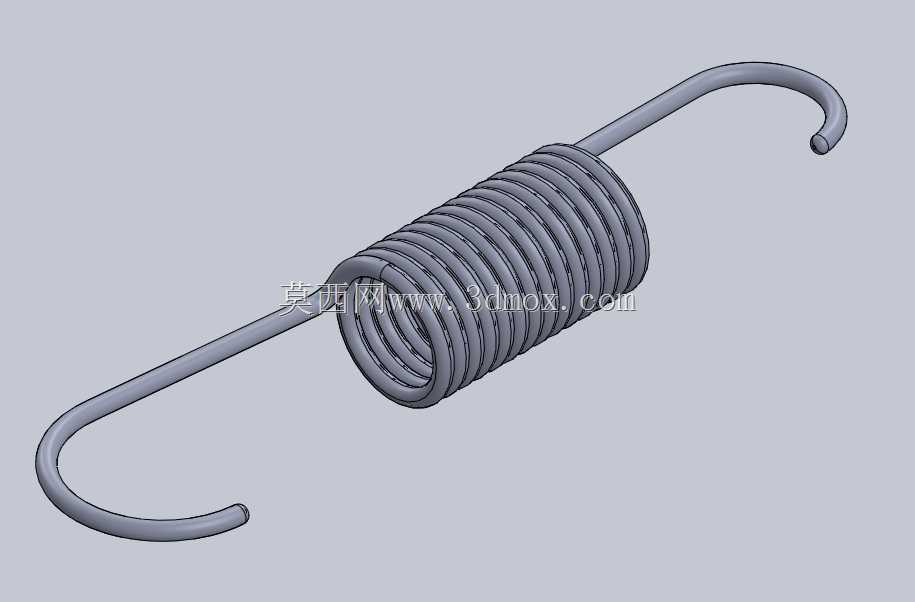

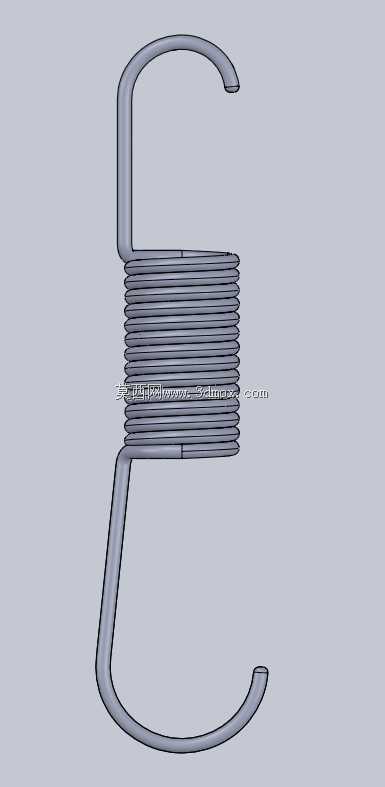

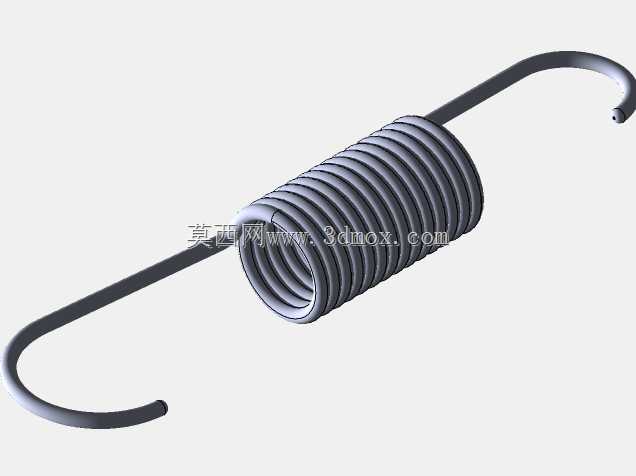

这款双钩拉伸弹簧是适配铃木GS750摩托车变速箱内部的复位功能件，在手动换挡机构的运作逻辑里承担着关键的蓄力复位作用。日常骑行过程中，驾驶员操作换挡踏板带动拨叉完成挡位切换后，换挡摇臂、拨叉轴等联动部件需要依靠这类弹簧的拉伸回弹力回到初始待命位置，避免出现挡位卡滞、脱挡或者换挡不到位的故障，直接关系到变速机构的操作手感与运行可靠性。从结构设计来看，该弹簧采用等节距圆柱螺旋主体结构，两端一体弯折形成半圆挂钩，挂钩的弯折半径经过匹配对应安装挂点的销轴尺寸做了适配，既保证挂接后不会出现松脱晃动，也能让弹簧在拉伸行程中受力均匀，避免局部应力集中导致的早期断裂。螺旋段的线径、圈数以及有效圈数是按照变速箱换挡机构所需的复位拉力值核算确定的，拉力值过大会导致换挡操作沉重，增加驾驶员的操作负荷，拉力值过小则会出现复位不彻底、挡位啮合不到位的问题，设计过程中需要反复校核弹簧的刚度系数，匹配换挡机构的运动行程，确保在整个换挡动作的行程范围内，弹簧的拉力变化处于合理区间。安装层面，该弹簧属于变速箱内部的悬空挂装件，不需要额外的固定座，两端挂钩分别挂接在换挡摇臂的挂点和变速箱壳体的固定销轴上，安装时需要注意弹簧的初始拉伸长度，预留足够的压缩余量避免弹簧并圈失效，同时要保证挂钩的开口方向与挂接销轴的轴线垂直，防止弹簧工作过程中出现侧向扭曲，加剧挂钩根部的应力疲劳。这类拉伸弹簧除了在摩托车变速箱中使用，类似结构的定制款弹簧也广泛应用在汽车手动变速器、工业设备操作机构、制动回位结构中，核心都是依靠弹性形变储存与释放能量，实现部件的自动复位、张紧或者力的传递，建模过程中需要准确还原螺旋升角、挂钩弯折角度以及各段的线径尺寸，才能保证后续做机构运动仿真时，弹簧的变形特性与实际零件一致，为后续的结构验证、备件生产提供准确的三维数据支撑。
