低功率电子设备用单刀双掷微型拨动开关

做小型消费电子、便携实验装置的结构设计时，选对适配的板载开关往往能省掉不少后期装配的麻烦，这类SPDT微型拨动开关就是低功率电子项目里使用率极高的一类基础元器件。不同于大电流工况下使用的功率开关，这类开关的设计定位就是处理信号回路、小电流供电回路的通断与切换，常见的应用场景覆盖手工DIY电子制作、小型手持检测设备、便携传感装置、学生电子竞赛作品、低功耗物联网终端等，在这些场景里，开关不需要承载大负荷电流，核心需求是体积小巧、安装便捷、拨动手感清晰、切换动作可靠。

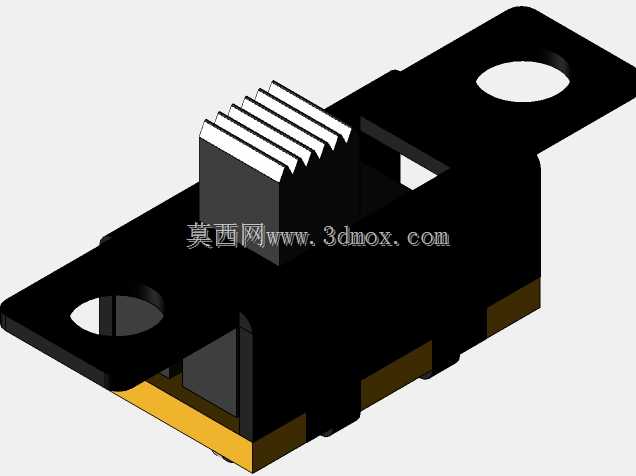

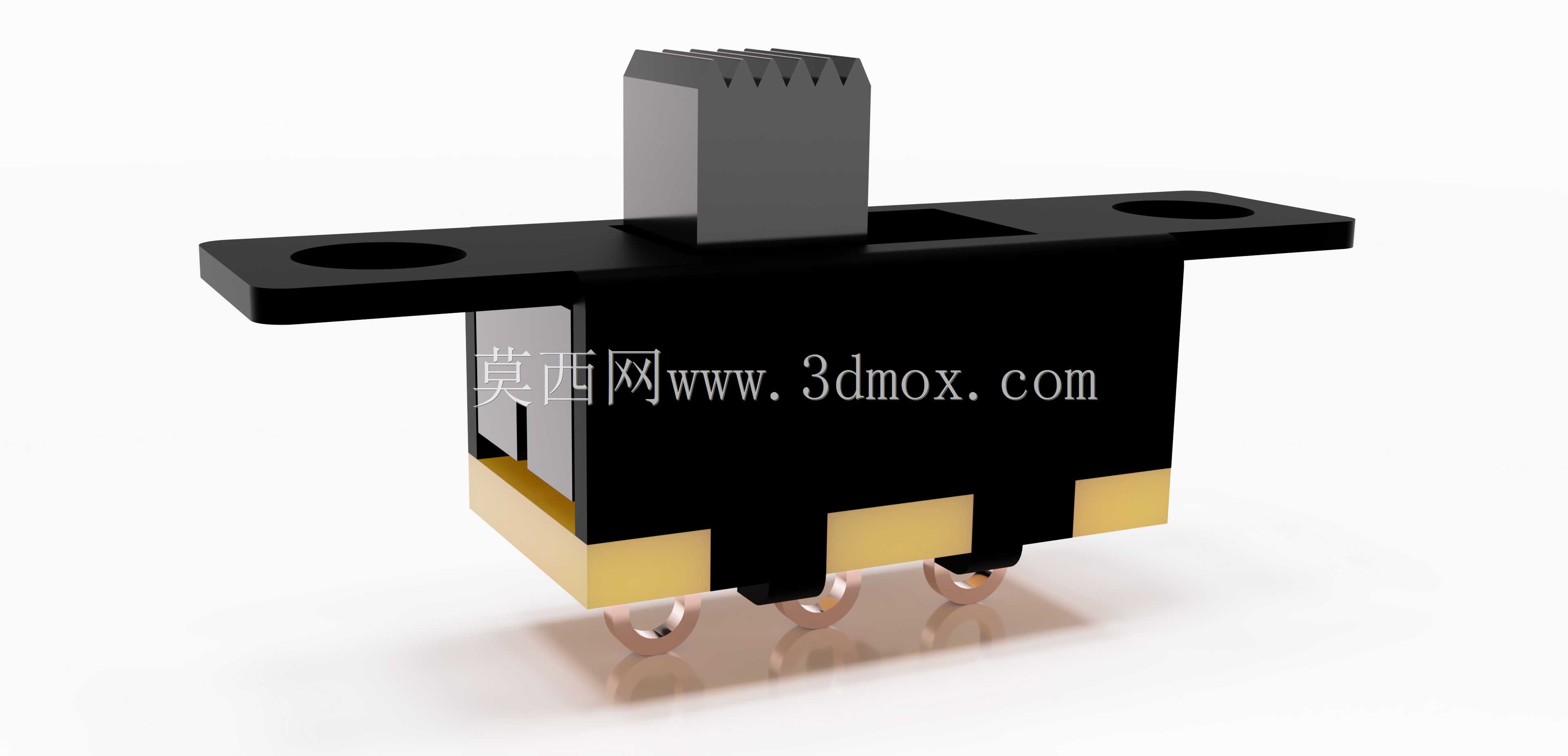

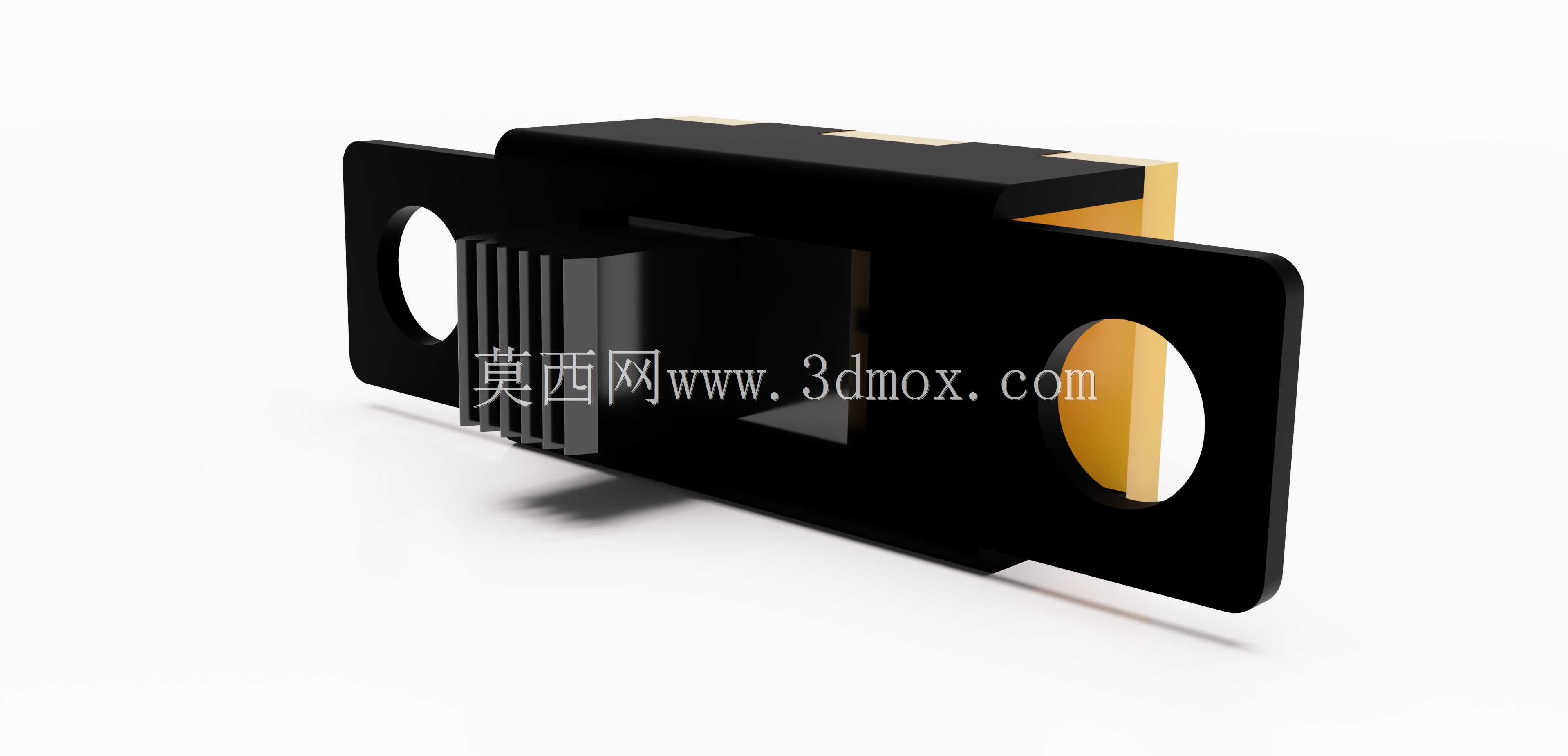

从结构设计的角度看，这款开关采用了带双侧安装耳的卧式布局，安装耳上预留了固定孔位，既可以直接压入预设的矩形安装孔实现卡接固定，也能通过微型螺丝穿过安装耳做加固连接，适配不同的装配需求。它的安装边界尺寸经过精准匹配，可直接压入6mm×11mm的矩形开孔中，设计外壳结构时不需要反复调整开孔公差，只要按照这个尺寸预留安装位，就能实现开关与壳体的齐平装配，不会出现凸起卡滞或者间隙过大的问题。开关底部伸出三个插装引脚，引脚间距符合常规万用板、定制PCB的孔距规范，既可以手工焊接到洞洞板上做原型验证，也能适配SMT之外的波峰焊批量生产工艺，引脚的镀金层设计也能减少长期使用后的接触氧化问题，降低接触电阻波动带来的信号不稳定风险。

开关的拨柄做了防滑齿纹设计，表面的凹凸纹理能增加手指拨动时的摩擦力，即使是在设备外壳空间局促、拨柄外露长度较短的情况下，也能轻松完成档位切换，不会出现打滑推不动的情况。内部的接触结构采用弹性铜片作为动触点，切换动作的行程经过调校，拨动时带有清晰的档位段落感，操作人员可以通过手感明确判断开关是否切换到位，避免出现半接半断的中间状态，减少信号回路接触不良的故障概率。开关主体的外壳采用耐高温绝缘工程塑料注塑成型，既能在焊接过程中承受短时间的高温烘烤不变形，也能实现内部触点与外部金属壳体之间的绝缘隔离，避免出现短路风险。

在做整机结构布局时，这类微型开关的占用空间极小，不需要预留太大的操作与安装空间，非常适合对设备体积有严格限制的便携类产品，设计时只需要注意拨柄的活动行程范围，在拨柄滑动方向上预留足够的避让空间，避免外壳或者周边元器件干涉拨柄的动作行程即可。同时开关底部的引脚伸出长度经过优化，焊接后不会在PCB背面留下过长的引脚尖端，不会出现引脚刺穿电池绝缘层、触碰屏蔽壳造成短路的隐患，对于采用电池仓贴近PCB布局的小型设备来说，这个细节设计能大幅降低后期的装配故障风险。
