手动杠杆式薄板剪切工装结构设计

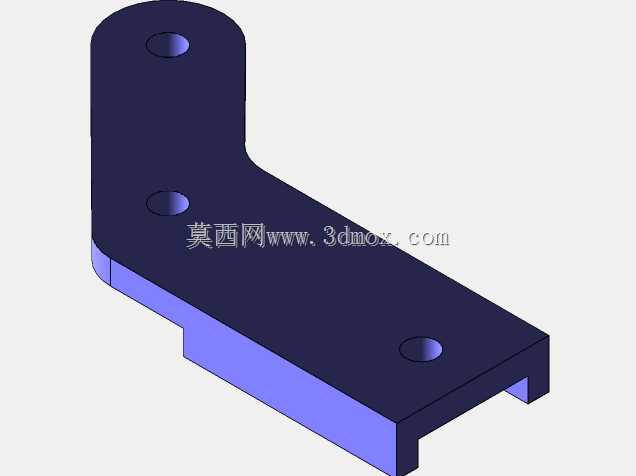

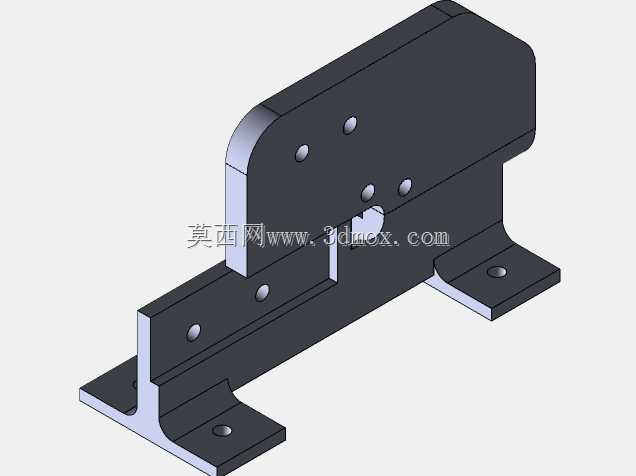

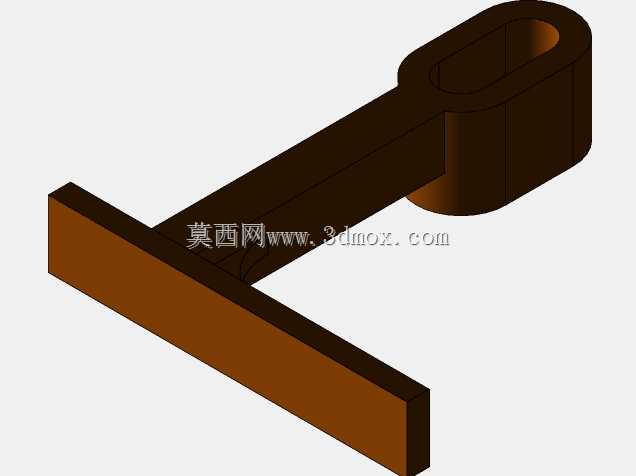

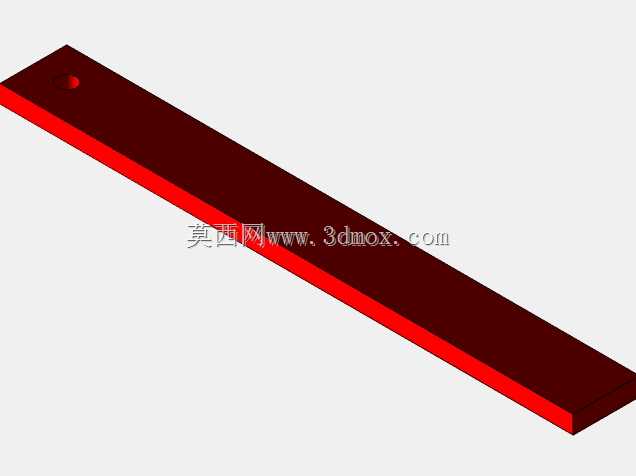

这款手动剪切设备主要面向小型钣金加工场景、五金维修工位以及教学实训场景使用，针对厚度1.5mm以内的冷轧薄板、薄铝板、铜皮等常规金属卷材或片材做定长直边裁切作业，无需外接电源气源，依靠人力驱动即可完成剪切动作，适合小批量、零散尺寸的板材下料需求，在街边五金加工店、职校金工实训车间、小型五金制品作坊这类没有大型剪板设备的场景下实用性极强。从结构设计逻辑来看，整体采用杠杆增力原理，长操作手柄通过销轴与机架铰接，力臂比例经过反复校核，普通人单手施加20kg左右的操作力，就能在刀刃处产生足够的剪切力切断目标板材，避免了手动铁皮剪费力、切口不齐的问题。设备的核心剪切副采用上下错位布置的平直刀刃，下刀固定在机架的进料台位置，上刀与操作手柄联动，刀刃间隙通过侧面的紧定螺钉做微量调整，适配不同厚度板材的剪切需求，避免间隙过大导致板材卷边、间隙过小造成刀刃崩损的问题。进料位置设置了带定位挡边的承料台，承料台表面做了铣平处理，与下刀刃保持齐平，板材推送过程中不会出现卡滞，挡边可以根据裁切宽度需求调整位置，保证裁切边的直线度。机架部分采用一体式钢板折弯焊接结构，底部设置两个带安装孔的固定支脚，安装时可以通过螺栓固定在木质工作台或者型钢焊接的工位架上，安装边界尺寸控制在长320mm、宽180mm、高260mm范围内，占用工位面积极小，不会挤占其他加工操作的空间。操作时将待裁切板材沿承料台推到定位挡边位置，确认裁切位置后下压长手柄，上刀随杠杆动作下行，与下刀形成剪切力完成板材裁切，松开手柄后内置的复位弹簧会带动上刀自动回位，准备下一次裁切作业。整个结构没有复杂的传动部件，日常维护只需要定期在铰接销轴位置加注润滑脂、检查刀刃磨损情况即可，刀刃磨损后可以松开固定螺栓更换备用刀片，不需要整体更换设备，维护成本极低。相比大型电动剪板机，这款手动设备没有能耗、没有噪音，操作门槛极低，新员工只需要简单讲解操作要点就能上手使用，裁切出来的切口平直无毛刺，不需要后续做打磨修边处理，能有效提升小批量薄板下料的作业效率，也能作为大型剪板设备的补充，处理一些尺寸过小、不适合上大型设备裁切的薄板料件。
