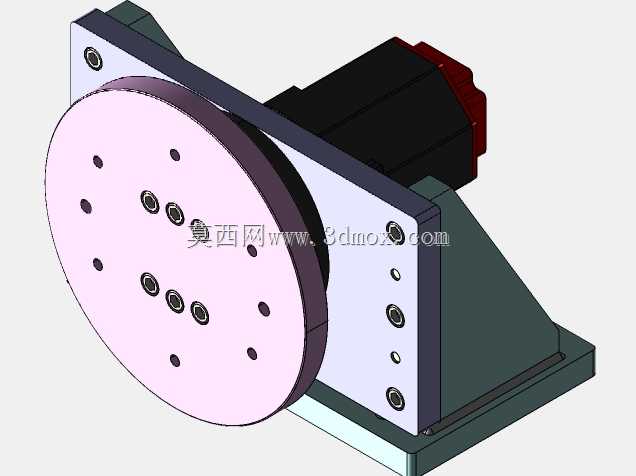

伺服驱动水平回转定位载台结构设计

在自动化装配、检测类生产线的工位布局中，这类水平轴定位结构常被用作多工序流转的核心承载部件，负责带动装夹在端面法兰上的工件完成指定角度的回转切换，匹配上料、加工、视觉检测、下料等不同工位的作业角度需求，相比槽轮、棘轮等传统间歇分度机构，伺服直驱的结构能实现任意角度的点位定位，适配小批量多品种的柔性生产场景，无需更换机械凸轮就能调整分度角度，换型调试的周期更短。从结构组成来看，整套装置分为驱动单元、支撑基座、回转法兰三个核心部分，后侧的伺服动力单元通过连接法兰与L型支撑座固定，支撑座采用带加强筋的一体式铸造或厚板焊接结构，底部预留整排安装沉孔，可直接固定在铝型材机架或钢制工作台上，安装面的平面度公差控制在0.05mm以内，避免基座变形影响回转精度。前端的回转法兰盘面做了多组安装孔系设计，中心区域的密集螺纹孔用于连接定制化工装夹具，外圈的均布孔可适配不同直径范围的工件装夹，盘面做了发黑或硬质阳极氧化处理，提升耐磨性能，长期装拆工装也不易出现螺纹滑牙、表面磕碰的问题。设计过程中，支撑座与回转单元的连接面设置了高精度交叉滚子轴承作为回转支撑，可同时承受轴向载荷、径向载荷与倾覆力矩，即使工件装夹位置偏心，也能保证回转过程的平稳性，不会出现盘面抖动的情况；动力端与回转轴采用胀套连接的方式，相比键连接可消除传动背隙，重复定位精度能控制在±0.01°以内，满足精密装配、激光打标等对角度定位精度要求较高的工序需求。安装边界方面，整套结构的横向、纵向、高度尺寸都做了紧凑化处理，不会占用过多工位空间，底部安装孔的孔距符合通用工业机架的安装标准，可直接替换生产线原有老旧的分度机构，无需重新加工安装台面；回转法兰的端面跳动控制在0.02mm以内，保证工件装夹后与作业端的相对位置精度，减少每次换型后的校准工作量。实际应用中，这类定位载台还可搭配多工位同步控制逻辑，配合生产线的输送节拍完成角度切换，不会出现过冲、定位偏移的问题，日常维护仅需定期检查轴承润滑状态与连接螺栓的预紧力即可，运维成本远低于传统机械分度设备。
