圆盘式成型冲压工装结构设计

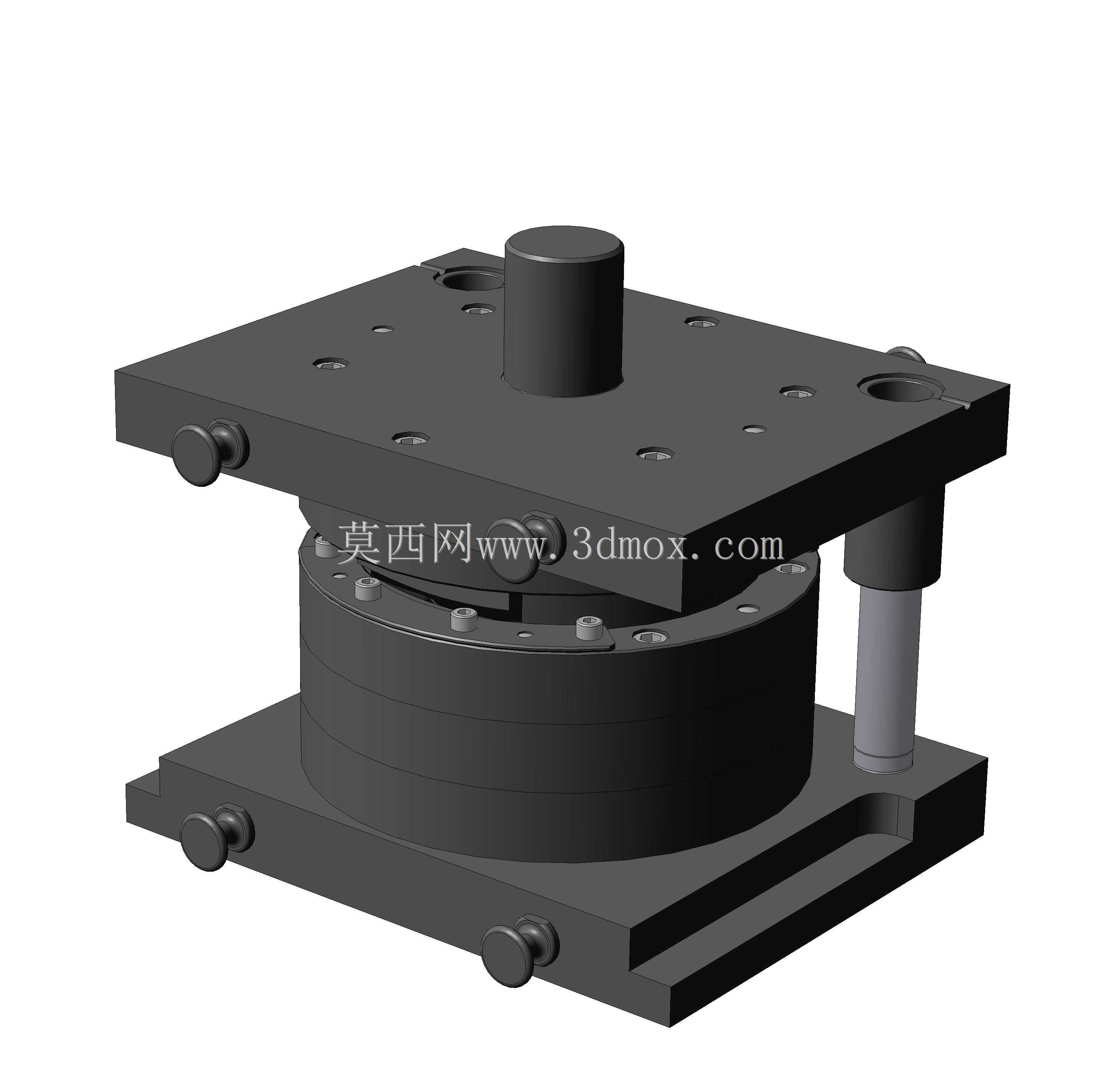

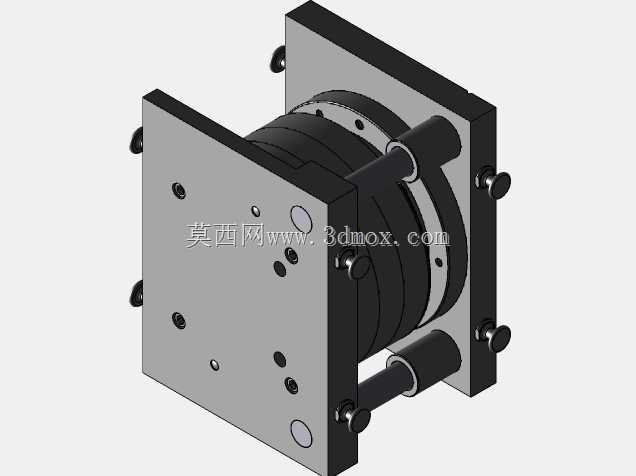

这套成型冲压结构主要面向中小尺寸圆形金属坯件的压型工序，常见于五金汽配、日用五金加工车间的冲压工位，适配常规开式压力机的安装接口，可直接固定在压机工作台面完成批量成型作业。整套结构采用上下模分体式布局，上模座通过模柄与压机滑块连接，滑块下行时带动上模组件完成合模压型动作，下模座通过T型螺栓固定在压机工作台，底部预留的排料槽可直接对接车间废料输送溜槽，避免成型余料堆积在模腔周边影响连续作业。设计阶段优先考虑了模架的导向精度，侧置的独立导柱配合铜套导向结构，可抵消滑块下行过程中的偏载力矩，尤其适配厚板坯料成型时的侧向力冲击，避免长期作业后模腔错位导致的成型件尺寸超差。中间的成型模芯采用分体式装配结构，模芯与模座之间通过止口定位、内六角螺栓锁紧，后续更换不同尺寸规格的成型件时，仅需拆卸更换模芯组件即可，无需重新拆装整套模架，大幅缩短产线换型调试的时间。上下模座的安装孔位采用标准化间距设计，适配市面多数100吨到160吨开式压力机的工作台T型槽间距，安装时无需额外加工过渡垫板，模柄直径采用通用标准尺寸，可直接卡入压机滑块的模柄孔完成锁紧固定。结构设计时充分考虑了作业过程中的操作安全性，上下模合模行程预留了足够的安全间隙，导柱的伸出长度可保证合模全程导向副不脱开，避免偏载导致的导柱啃伤问题。模座表面的螺栓沉孔设计可避免锁紧螺栓突出模座表面，防止上下料过程中剐蹭操作人员或刮伤坯料表面。成型工位的周边设置了均匀分布的定位销孔，可根据坯料外形安装对应的定位挡块，保证每一件坯料的放置位置一致，将成型件的尺寸公差控制在稳定区间内，适配连续批量生产的工序要求。整套结构的受力路径经过优化，成型过程中的冲压力直接通过模座中心传递到压机工作台，避免模座长期受偏载产生形变，延长模架的整体使用寿命，日常维护仅需定期给导柱加注润滑脂、检查锁紧螺栓的预紧力即可，无需复杂的拆解保养流程，适配车间一线的日常运维条件。
