法兰式轮胎体弹性联轴器结构设计

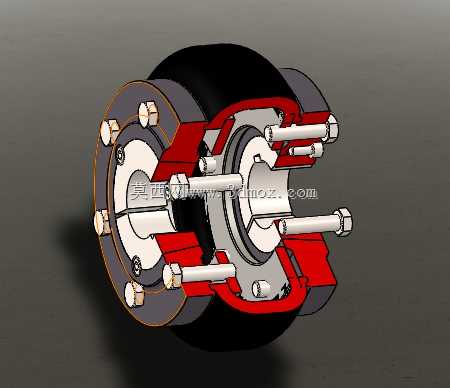

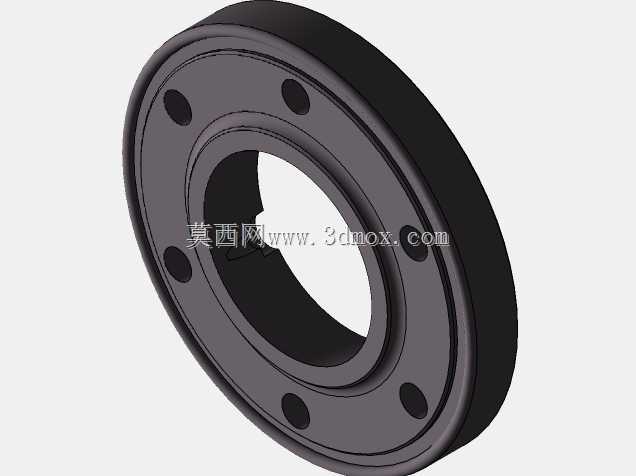

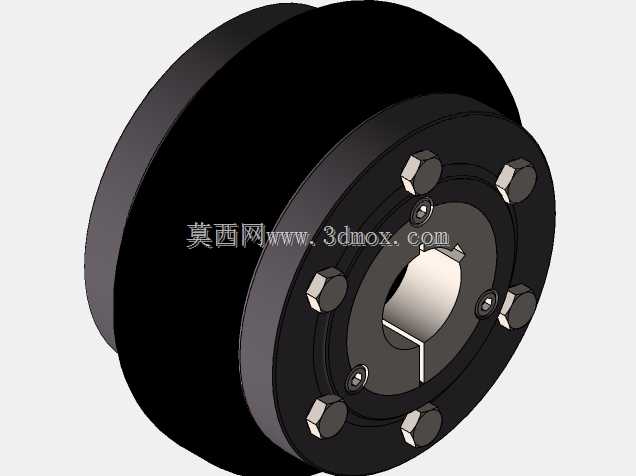

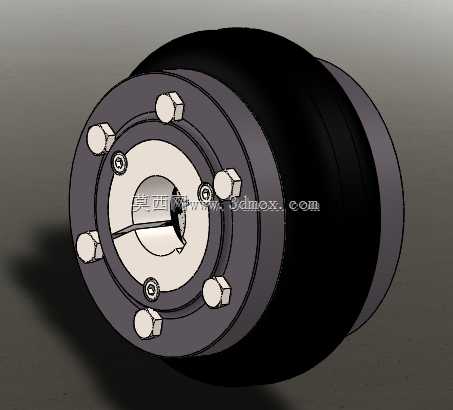

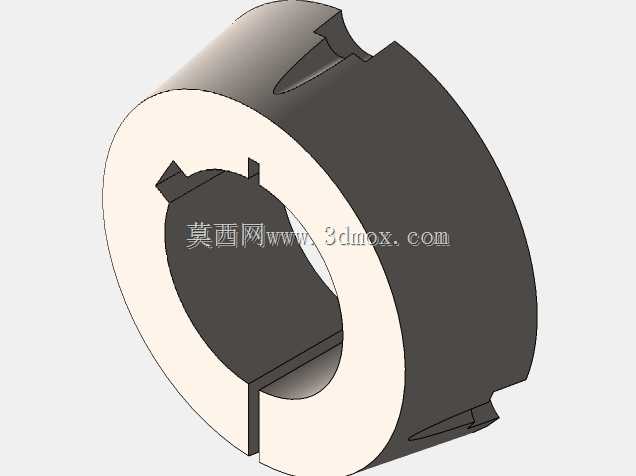

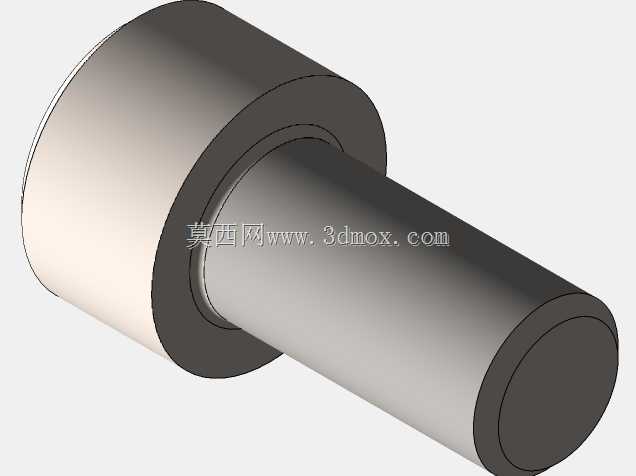

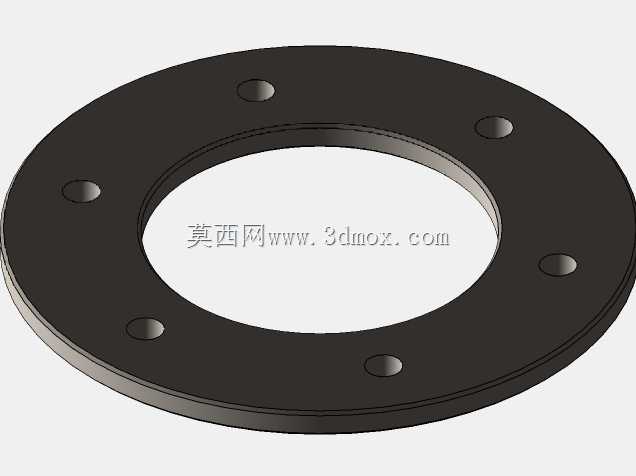

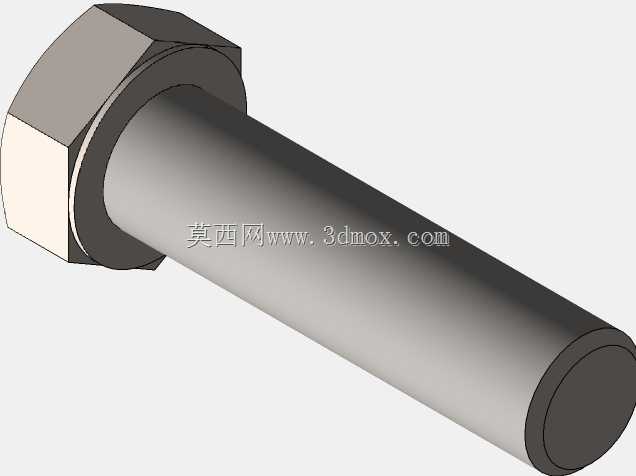

这类带法兰连接的轮胎式弹性联轴器，常应用在有冲击载荷、两轴对中精度偏差较大的传动场景中，比如矿山输送设备的驱动端连接、破碎机的电机与减速箱衔接、中小型风机与水泵的传动对接，能在传递额定扭矩的同时，补偿安装过程中产生的径向、角向与轴向偏差，避免刚性连接带来的轴系附加载荷，延长轴承与密封件的使用寿命。从结构设计逻辑来看，中间的橡胶轮胎体是核心功能部件，采用高耐屈挠的橡胶材质硫化成型，内嵌增强帘线层提升整体抗扭强度，两端的金属法兰盘通过圆周均布的螺栓与轮胎体的金属连接圈锁紧，法兰端的轴孔采用标准平键槽设计，可适配不同直径的主动与从动轴，轴孔端设置的紧定螺钉可在安装完成后实现轴向定位，防止运转过程中出现轴与轮毂的相对窜动。设计过程中需要重点考量安装边界尺寸：法兰外圆直径要匹配安装空间的径向预留间隙，避免运转时与周边护罩、机架产生刮碰；联轴器的总长度要适配两轴端的伸出长度，预留合理的轴向窜动间隙，防止轴系热胀冷缩时产生顶死问题；圆周分布的连接螺栓要采用对称锁紧工艺，保证轮胎体受力均匀，避免偏载导致橡胶体早期撕裂。实际选型应用时，要根据传动系统的额定扭矩、峰值冲击载荷、工作转速范围匹配对应规格的联轴器，橡胶轮胎体的硬度选择也要适配工况的减震需求，冲击载荷大的场景可选用硬度稍低的橡胶材质，对传动精度要求稍高的场景可选用硬度偏高的配方，平衡减震性能与扭转刚度。法兰端面的加工精度要满足端面跳动公差要求，保证安装后轮胎体不会出现偏摆，降低运转过程中的动不平衡量，适配中高转速的传动工况。轴孔与键槽的尺寸公差要符合通用传动件的配合标准，既保证装配时的顺利安装，又避免配合间隙过大带来的传动冲击与键槽磨损。
