Robocon赛事用伺服驱动箭头夹持执行机构

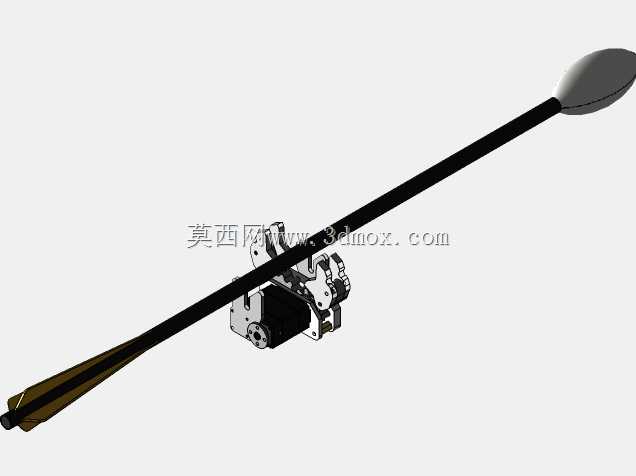

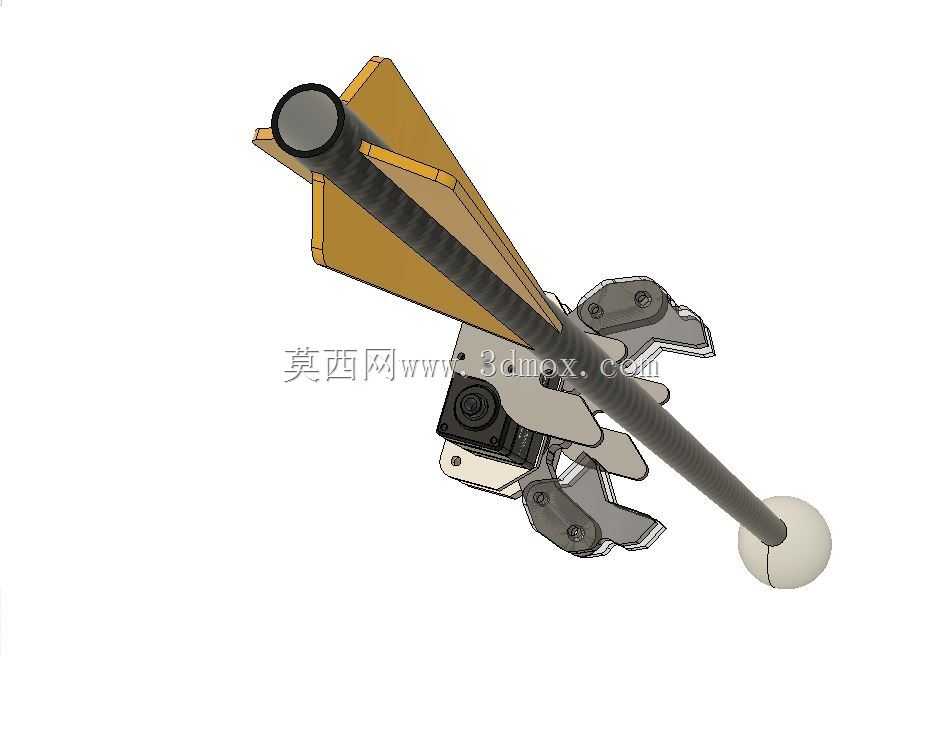

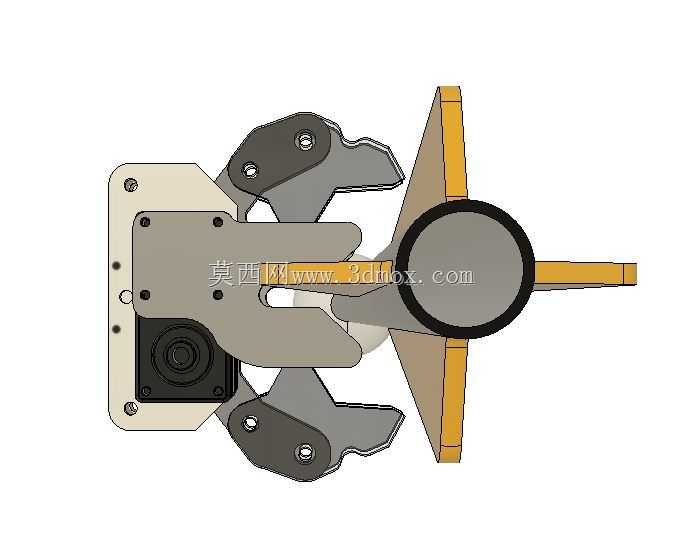

这款夹持执行机构主要面向Robocon赛事中箭矢拾取、持握、投放的作业场景，适配赛事中箭头架取件的特定动作需求，可直接安装在对应移动机器人的前端执行端，完成箭头从架体取出、持稳输送、精准投放的全流程动作，解决赛事场景下快速取箭、持箭不脱落、投放无卡滞的实际作业问题。从功能特性来看，该机构采用单伺服电机作为动力输入，通过双侧对称的连杆夹爪结构实现同步开合动作，夹爪的轮廓曲面完全匹配箭杆与箭头衔接位置的外形，夹持时可形成多点贴合的受力面，避免刚性夹持对箭体表面造成损伤，同时保证高速移动过程中箭头不会出现松脱、偏移的情况。夹爪开合行程经过针对性匹配，既可以顺利从箭头架的间隙中伸入完成取件，也能在持箭状态下预留足够的安全间隙，避免动作过程中与箭架、箭体其他结构发生运动干涉。设计思路上优先考虑了赛事场景下的动作响应速度与结构可靠性，整体采用板式叠加的装配结构，所有传动铰接点均采用标准紧固件连接，没有复杂的异形加工件，加工与装配难度较低，方便参赛队伍根据自身机器人的安装尺寸做快速微调。动力输出端直接与伺服电机的输出轴连接，省去了额外的减速传动环节，既减少了传动间隙带来的动作误差，也有效压缩了机构整体的厚度尺寸，安装时可直接贴合在机器人前端的安装板上，不需要额外设计转接支架。从安装边界来看，机构的安装基准面为后侧的矩形安装板，板上预留的安装孔位呈对称分布，孔间距适配常规赛事机器人常用的铝型材安装间距，安装时不需要对原有机器人的前端结构做大规模改动。机构整体的外轮廓在夹爪完全闭合状态下没有突出的尖锐结构，运动过程中所有传动部件的动作范围都控制在安装板的投影范围内，不会与周边的传感器、线路等部件发生剐蹭。夹爪的开合角度经过反复校核，在完全张开状态下的开口尺寸刚好适配箭头架上箭体的摆放间距，取件时不需要机器人做高精度的对位调整，即可顺利完成夹取动作，有效降低了赛事运行中对位误差带来的取件失败概率。夹爪内侧的贴合面做了适配箭体弧度的仿形设计，夹持力通过连杆结构的力臂配比做了优化，仅需要单台伺服电机输出较小的扭矩，即可提供足够的夹持摩擦力，同时不会因为夹持力过大导致箭体出现变形、表面压痕的问题。机构后侧的电机安装位做了沉台设计，伺服电机嵌入安装在沉台内部，既可以对电机本体形成防护，避免赛事运行中碰撞、飞屑对电机造成损伤，也进一步缩短了机构整体的轴向尺寸，让执行端的重心更贴近机器人安装面，提升高速运动下的结构稳定性。
