浸入式螺旋管状电加热发热元件结构

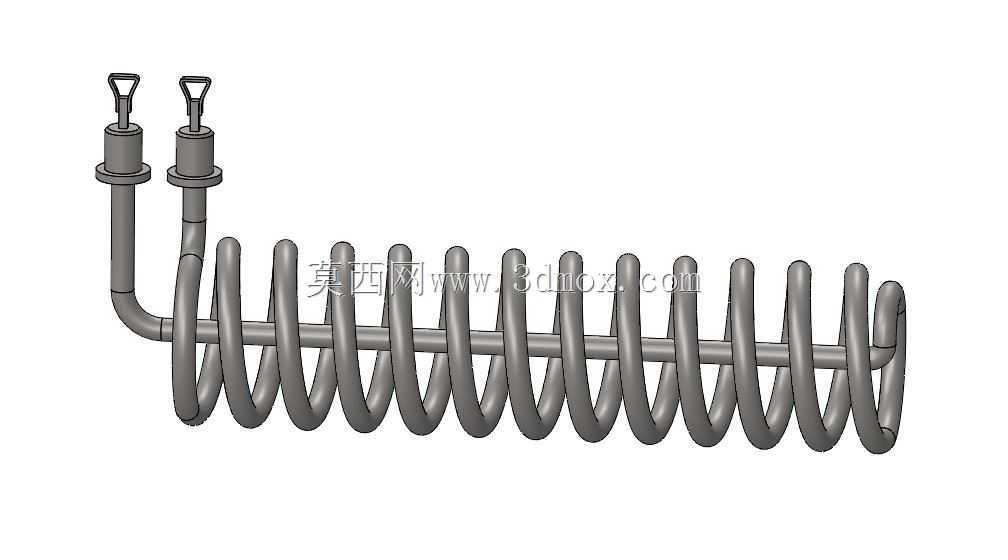

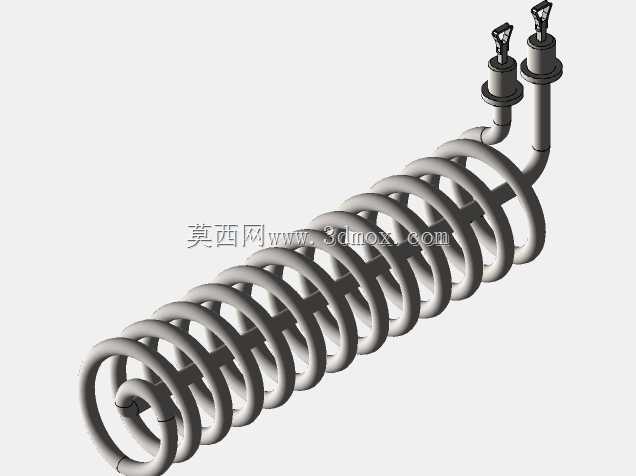

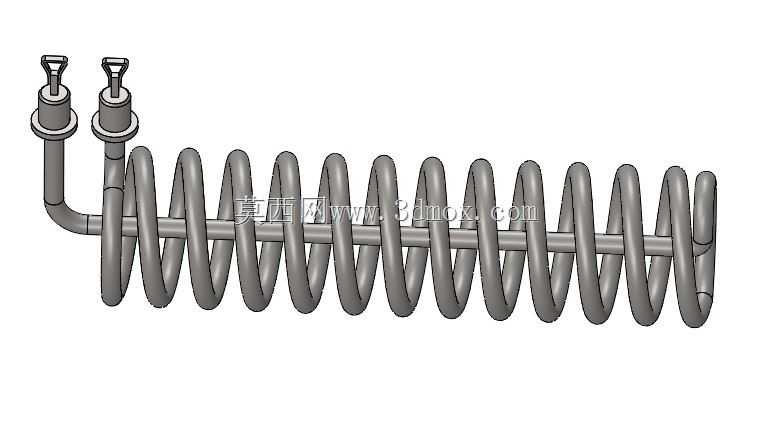

这类螺旋结构的电加热元件，常被嵌入液体加热槽、小型恒温水箱、商用饮品加热设备以及小型工业温控槽内部，作为核心发热单元完成介质的升温作业。从结构设计逻辑来看，主体采用连续螺旋盘管形态，核心目的是在有限的安装腔体内部最大化延展发热管的有效换热面积，相比同功率的直型加热管，螺旋结构能让管体表面与被加热介质的接触范围提升数倍，同时介质在受热过程中会顺着螺旋管的间隙形成自然对流，减少局部热堆积的问题，避免管体表面因热量无法及时散出出现干烧老化的情况。两端的引出端采用垂直于螺旋主体轴线的直管段设计，端部做了密封接线结构，安装时可直接从加热腔体的顶部或侧壁预留安装孔穿出，通过配套的紧固件完成密封固定，不需要额外设计复杂的弯折避让结构，安装边界清晰，螺旋主体的外径可根据腔体的内径做适配调整，两端引出段的长度可根据腔体壁的厚度灵活调整，适配不同壁厚的安装场景。设计过程中需要重点考量螺旋的节距参数，节距过小会导致相邻管体之间的介质流动空间不足，热交换效率下降，还容易在管间积留水垢或介质杂质，长期使用会影响发热效率甚至引发管体腐蚀；节距过大则会浪费腔体内部的安装空间，无法在有限体积内做到足够的发热功率。两端的接线端子采用扁状接线结构，相比圆柱接线柱，扁状结构的接线接触面积更大，大电流工作时的接触电阻更低，能减少接线位置的发热损耗，同时配套的防松结构可避免设备运行过程中因振动导致接线松脱的问题。管体的弯折半径经过严格校核，既保证螺旋形态的规整度，也不会因弯折半径过小导致管内部的发热丝排布出现偏移、绝缘填充层出现厚薄不均的问题，从结构层面保障加热元件的工作稳定性。这类加热元件在实际选型时，可根据目标加热介质的特性调整管体材质，针对弱腐蚀性液体可选用耐腐蚀合金管材，针对普通清水介质可选用常规不锈钢管材，螺旋段的总长度可根据目标升温功率、要求的升温速度做匹配计算，在满足安装尺寸要求的前提下实现最优的换热效果。
