内燃机连杆静力结构分析三维数模

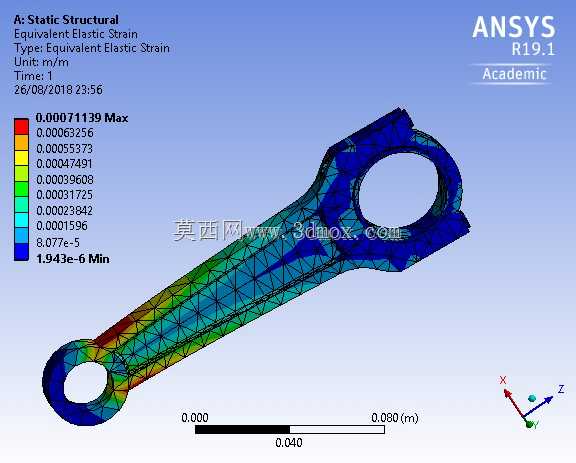

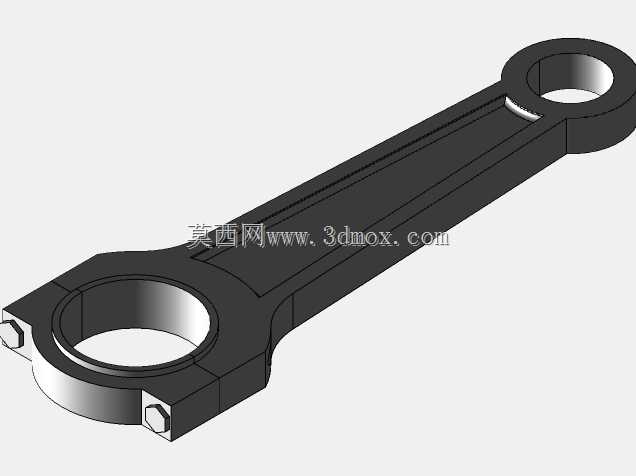

作为往复式动力机械里传递动力的核心受力构件，连杆的设计合理性直接决定动力输出单元的运行可靠性与寿命上限，这套数模完整还原了连杆从实体构型到受力仿真的全流程细节，可直接用于结构校核、工艺验证或教学演示场景。从实际装机场景来看，这类连杆广泛适配小排量内燃机、往复式压缩机等需要将往复直线运动转换为旋转运动的设备，工作过程中需要同时承受活塞端传递的爆发压力冲击，以及曲轴端旋转带来的交变惯性载荷，受力状态复杂，对结构强度、刚度与抗疲劳性能都有极高要求。设计过程中首先明确了两端安装边界：小头端通过活塞销与活塞组件连接，孔位需匹配对应规格的活塞销配合公差，大头端为剖分结构，通过连杆螺栓与曲轴曲柄销紧固，安装时需严格保证两孔中心距的尺寸精度，避免运行中出现偏磨、异响甚至断裂故障。数模的杆身采用了变截面工字形构型，这种设计是在长期工程实践中优化而来的，能够在保证足够抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少往复运动产生的惯性力，降低曲轴端的载荷冲击。从静力分析的结果可以看到，杆身与大小头过渡区域是应变集中的主要位置，这也和实际工程中连杆的疲劳失效高发区域完全吻合，设计时在这些过渡位置都做了大圆角平滑处理，避免应力突变带来的强度短板。尺寸边界上，整套连杆的总长度控制在0.08m量级，属于小规格动力设备适配的构件，小头孔与大头孔的同轴度、圆柱度公差都在数模中做了对应约束，能够直接对接后续的工艺加工、有限元校核工作。在实际选型应用中，这类连杆的材质通常选用调质处理的中碳钢或中碳合金钢，部分高负荷场景会采用锻造毛坯提升内部组织致密性，数模中预留的工艺余量、螺栓孔位、油道位置都和实际量产构件保持一致，既可以用于新从业者理解连杆的受力逻辑与设计要点，也能作为同规格构件改型设计的基础构型，减少重复建模的工作量。需要注意的是，连杆在装配时大头端的剖分面有严格的定位要求，螺栓预紧力需要控制在合理区间，既不能因为预紧力不足导致运行中分面错位，也不能因为预紧力过大导致螺栓屈服或大头孔失圆，这些装配边界的约束在数模的结构设计中都有对应的细节体现。
