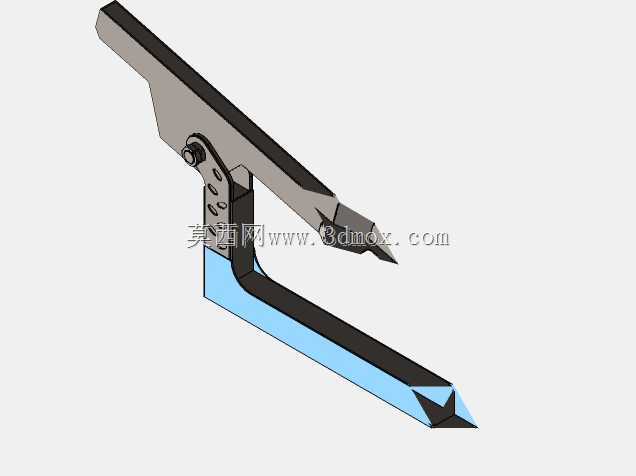

可倾式铝合金旋转铸造炉结构设计

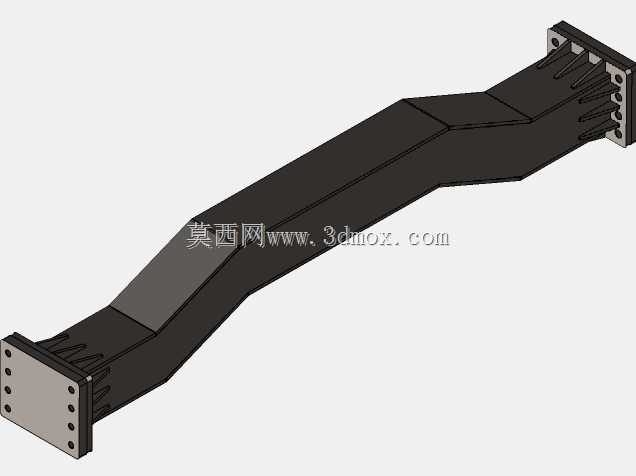

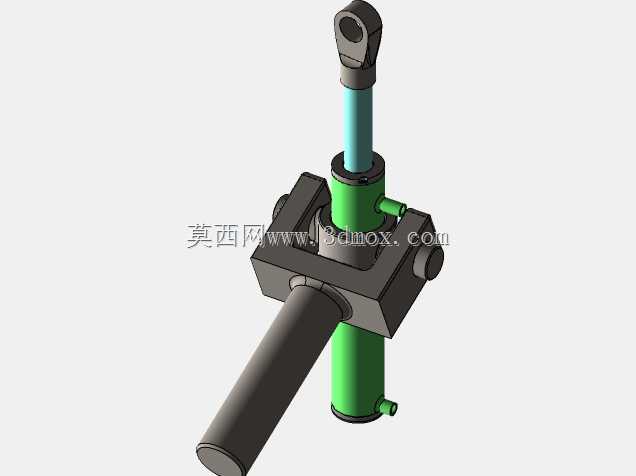

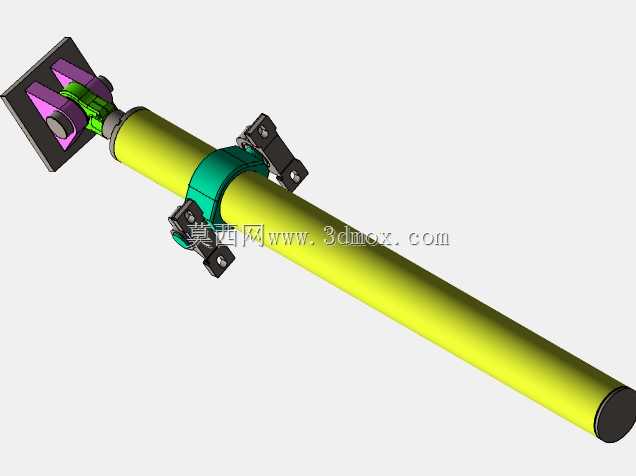

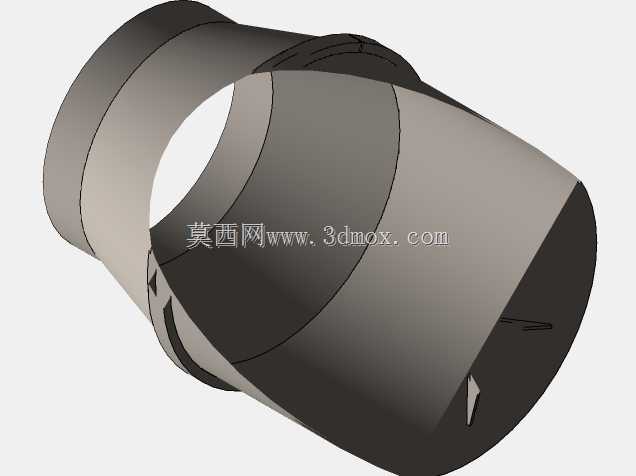

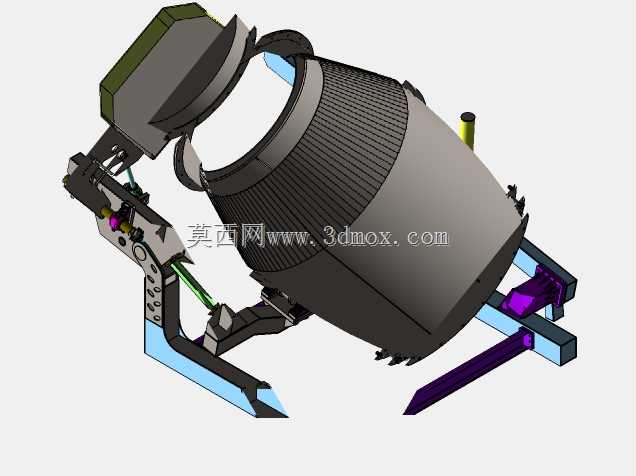

这套可倾转的铝合金熔炼浇注设备，主要面向铝合金铸件生产车间的熔化工序与浇注工序衔接场景，替代传统固定式坩埚炉在小批量多品种铸铝生产中的转运痛点，可直接完成从铝锭熔化、合金成分微调、炉内精炼除气到定点倾转浇注的全流程作业，减少铝液二次转注过程中的温降与氧化夹杂风险。设备主体采用带加强筋的桶形炉体结构，外层为钢结构焊接炉壳，内部预留耐火材料与保温层铺设空间，炉腔适配石墨坩埚或铸铁坩埚的安装尺寸，炉体侧壁预留燃烧器安装位与热电偶检测孔，可适配燃气加热或电阻加热两种热源形式，满足不同车间的能源配套条件。倾转机构采用双侧铰接支撑结构，铰接点位置经过重心配平计算，炉体满载铝液状态下倾转时驱动力矩平稳，不会出现重心偏移导致的卡滞或冲击问题，驱动端可配套手动蜗轮蜗杆结构或液压驱动单元，适配不同自动化等级的生产线需求，倾转角度范围可覆盖0到95度，能够满足不同高度浇包或铸型浇口的浇注对位需求，炉嘴位置做了导流收口设计，浇注时铝液流态稳定，不会出现散流、挂渣问题，断流干净无滴漏，可有效减少浇注过程中的金属浪费与飞溅安全隐患。设备底部的支撑框架采用型钢焊接成型，框架上预留地脚螺栓安装孔，可直接固定在车间硬化地面上，安装时需保证两侧铰接轴的同轴度误差不超过0.2mm，避免倾转过程中出现别劲问题，框架侧面预留驱动单元的安装位，后期可根据产能需求升级自动倾转控制系统，配套角度传感器实现浇注速度的程序化控制。炉体后侧设置的排气接口可对接车间烟气收集系统，将熔炼过程中产生的烟气与精炼废气集中排出，改善车间作业环境，炉盖采用铰接开合结构，加料时可直接向上翻开，操作空间充足，同时炉盖内侧铺设保温层，减少非作业时段的炉体温降，降低重复升温的能源消耗。在结构设计过程中，重点校核了满载状态下支撑轴的抗弯强度与框架的抗扭刚度，所有受力焊缝均要求满焊并做去应力处理，避免长期高温作业下出现结构变形，倾转机构的自锁性能可保证任意角度位置的悬停稳定，即使驱动端出现动力中断，炉体也不会出现意外倾翻的安全问题，整体结构紧凑，占地面积小，既可以单机独立作业用于小型铸造车间的手工浇注场景，也可以多台排布配套连续铸造生产线，完成不同牌号铝合金的熔化浇注作业。
