黄铜铸件生产用自动射砂制芯设备

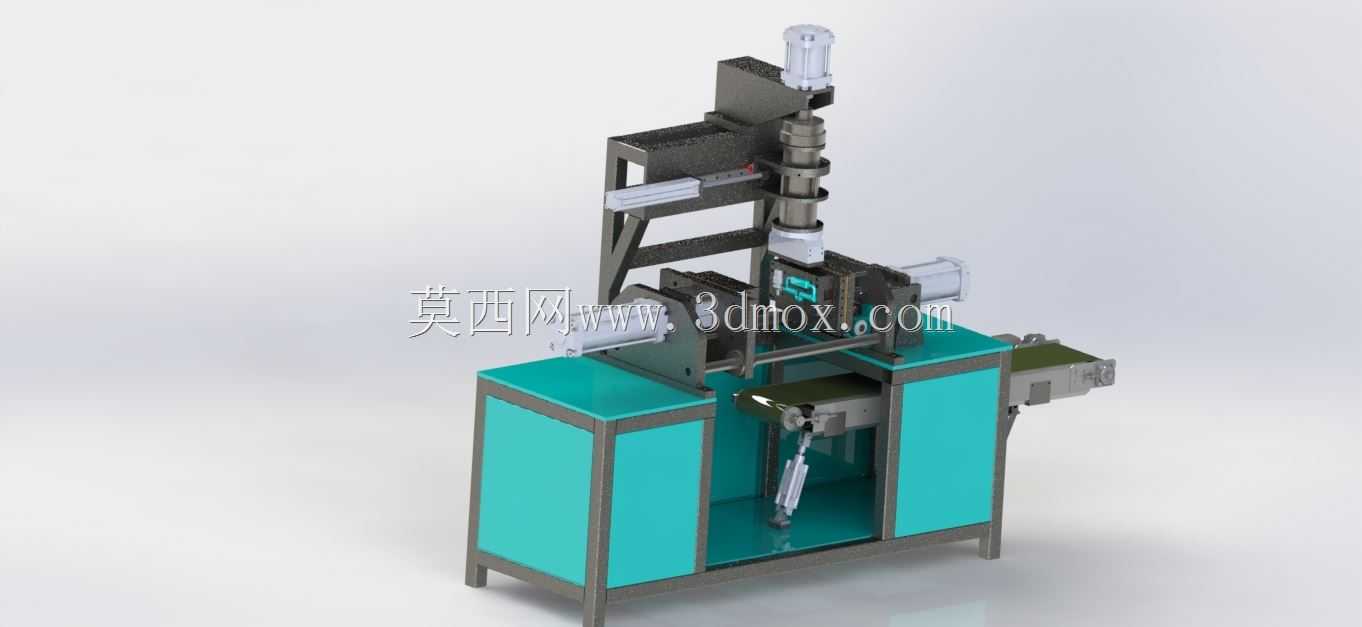

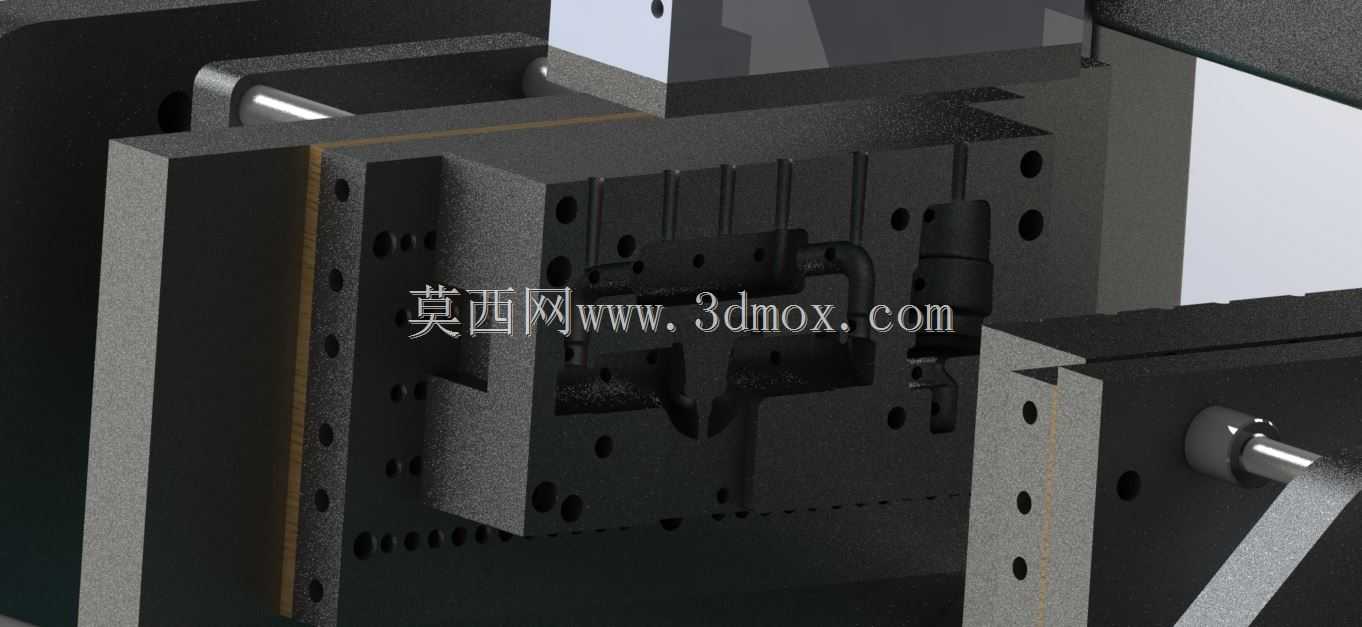

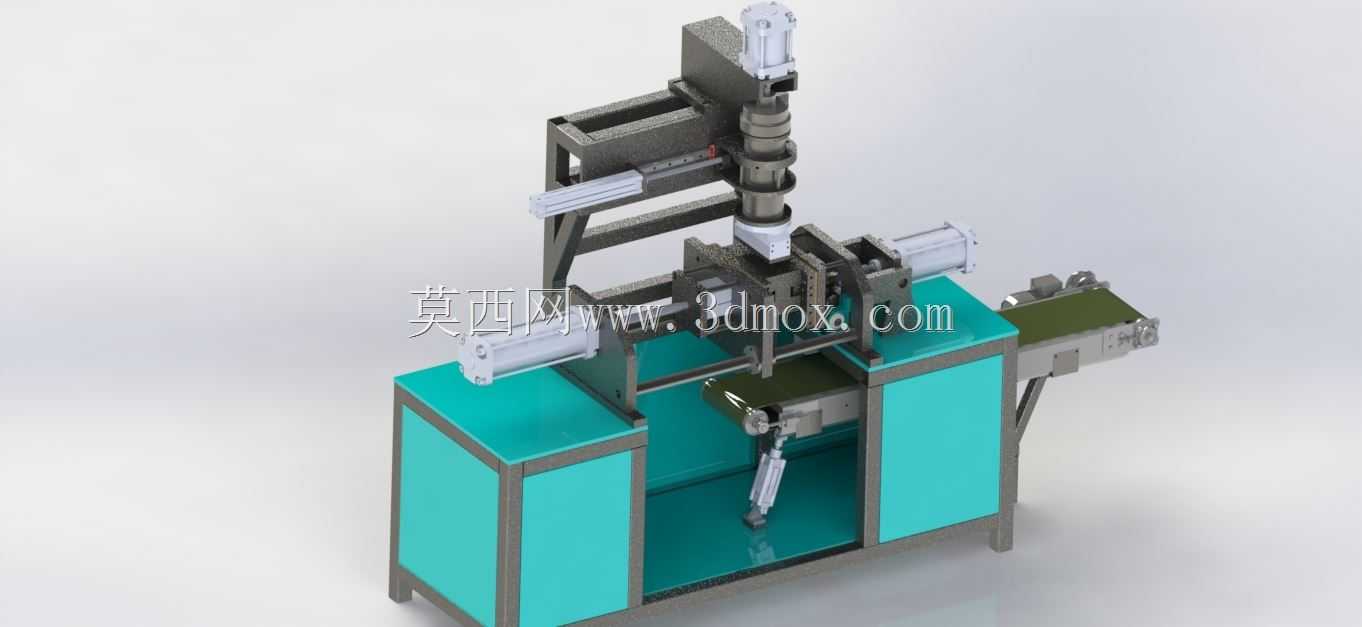

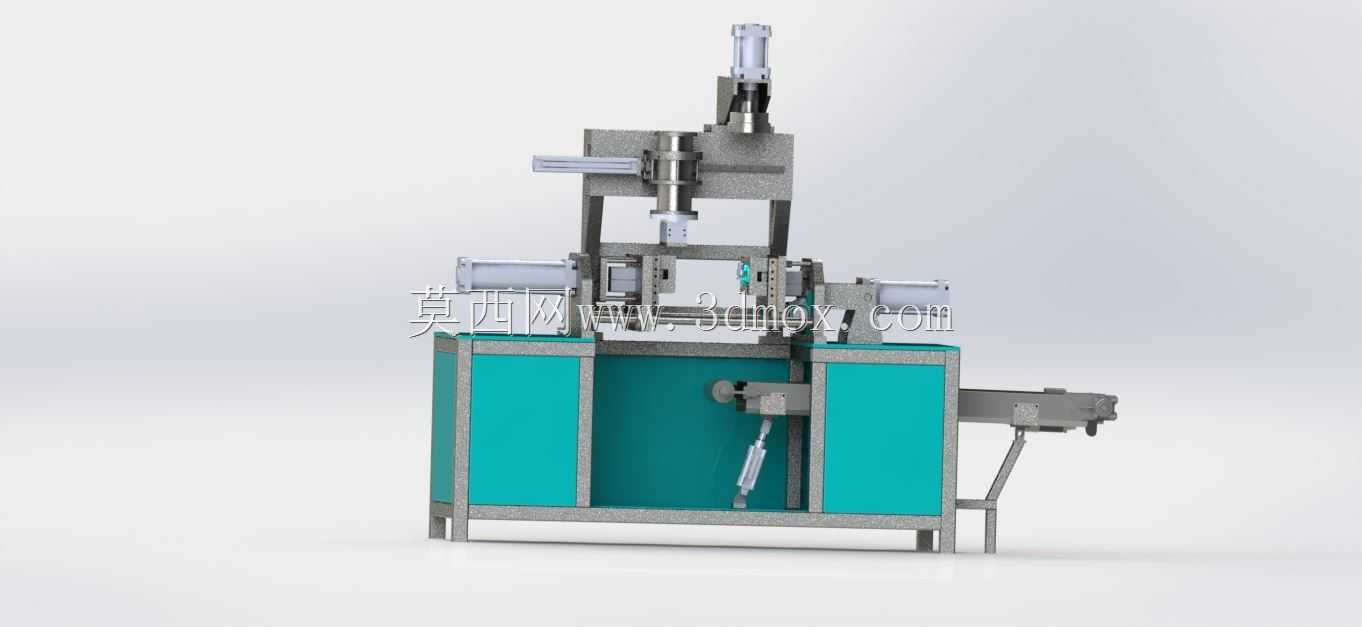

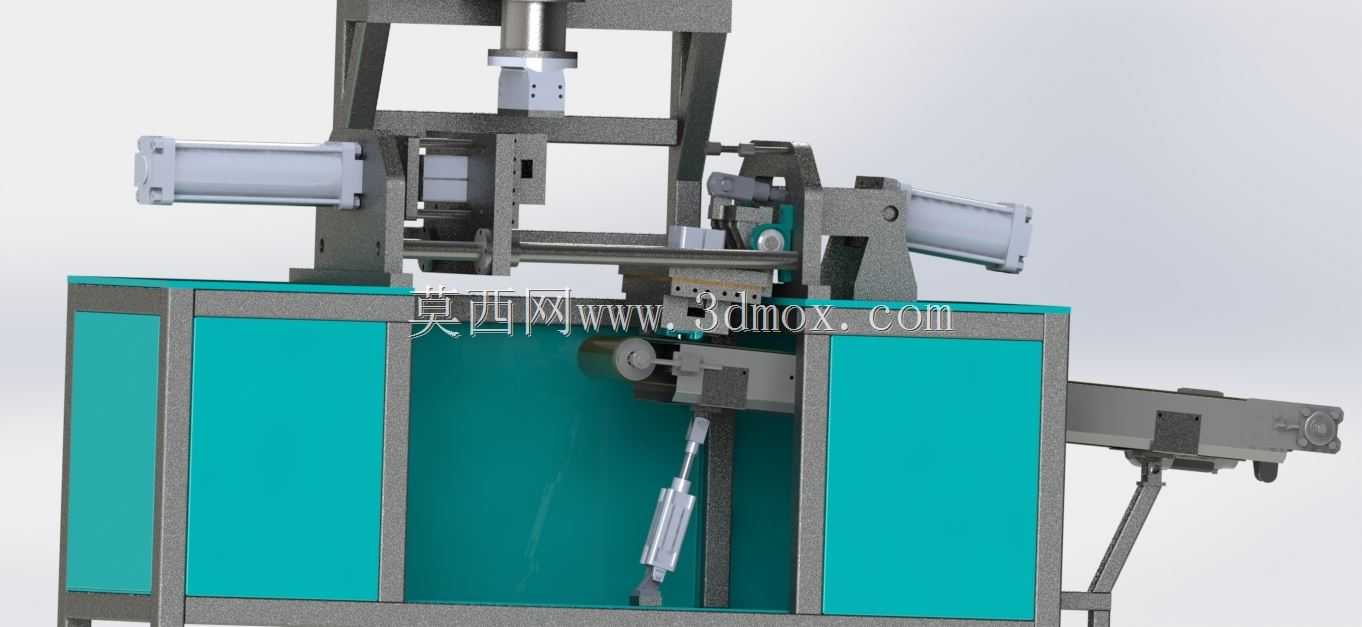

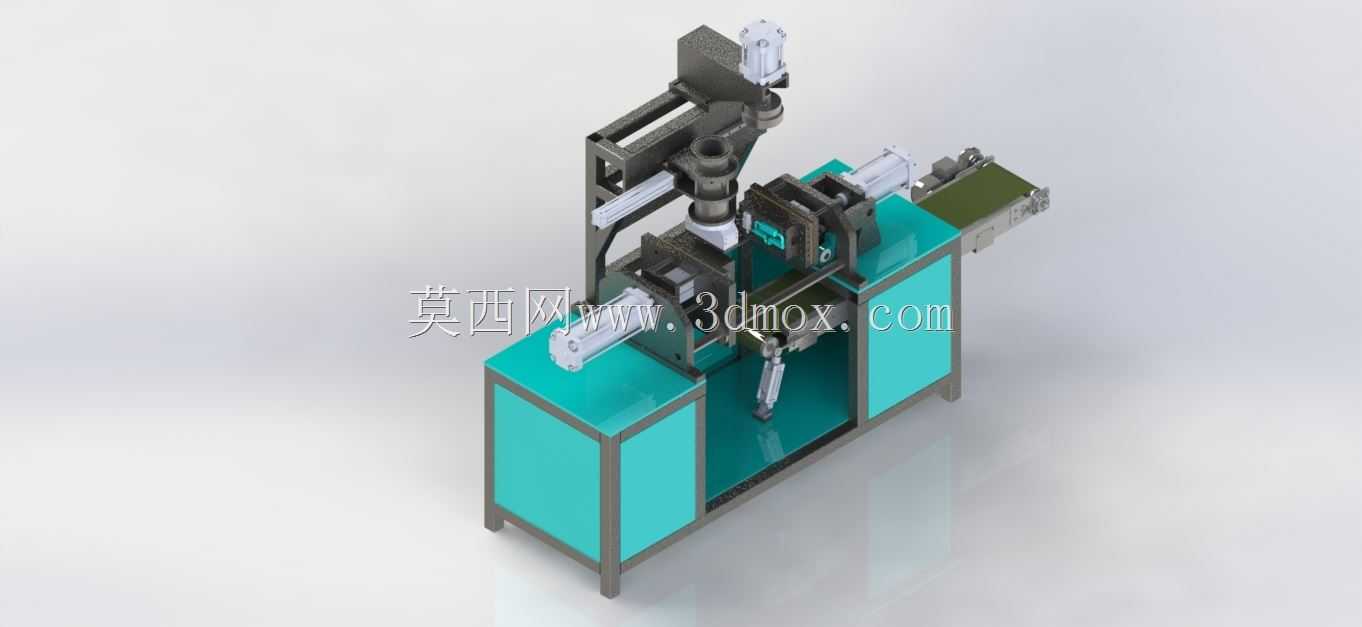

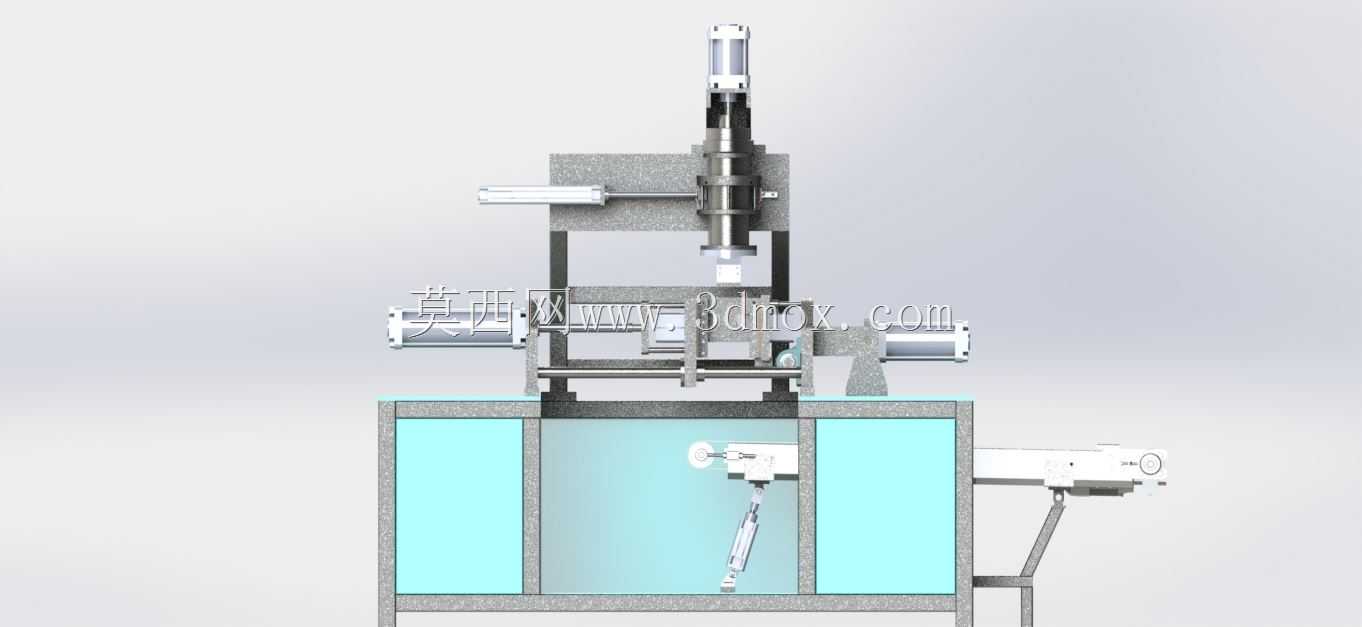

在黄铜五金铸件、卫浴铜配件、小型铜质结构件的批量铸造生产环节，砂芯的成型精度与固化效率直接决定后续铸件的内腔尺寸一致性与清整工作量，这款自动制砂设备正是针对铜件铸造的砂芯制备需求开发的专用工位装备。设备采用立式压合+双侧水平射砂的结构布局，底部采用方管焊接成型的一体式机架作为承载基础，机架下部预留气动元件与管路的安装空间，两侧设置可快速拆卸的封板方便日常维护，机架上平面作为整个工作机构的安装基准面，整体安装占地长度约1.8米、宽度约1.1米、整机高度约2.3米，不需要额外做地基预埋，直接放置在硬化的车间地面上，调平四个支撑脚即可投入使用，适配中小型铸造车间的工位排布需求。上部的垂直加压机构采用线性导轨做运动导向，配合驱动元件带动加热上模做垂直升降动作，合模时可提供稳定的合模压力，避免射砂过程中出现跑砂、飞边问题；双侧对称布置的水平射砂组件，通过压缩空气将混制好的覆膜砂均匀射入模腔内部，相比单侧射砂结构能有效减少砂芯局部疏松、填充不到位的缺陷，尤其适合形状带有侧向凹槽、复杂流道的黄铜铸件砂芯制作。模温控制模块集成在上下模与侧模的安装板内部，可将模具温度稳定维持在覆膜砂固化所需的区间内，砂料射入模腔后可快速受热固化成型，不需要额外的后续烘烤工序，单工位的制芯循环节拍可控制在数十秒级别，相比传统手工填砂制芯的作业模式，生产效率可提升数倍，同时能避免人工填砂力度不均导致的砂芯强度差异问题。设备出料端配置短距离输送滑道，砂芯固化完成开模后可直接将成型砂芯输送到工位外侧，方便操作人员取件摆放，减少操作人员在合模区域的停留时间，降低作业安全风险。从结构设计逻辑来看，这款设备将射砂、合模、加热固化、出料几个工序集成在同一机架上，不需要多工位转序，整体结构紧凑，所有运动部件的行程都预留了足够的安全余量，易损件均采用快拆结构设计，日常更换射砂嘴、清理模腔残留砂料时不需要拆解大量结构件，可有效降低设备的日常维护耗时，适配铸造车间多品种小批量铜铸件的柔性生产需求，可根据不同砂芯的形状快速更换对应的模具模组，切换产品的调试难度较低。
