砂型铸造浇注成型模具结构设计

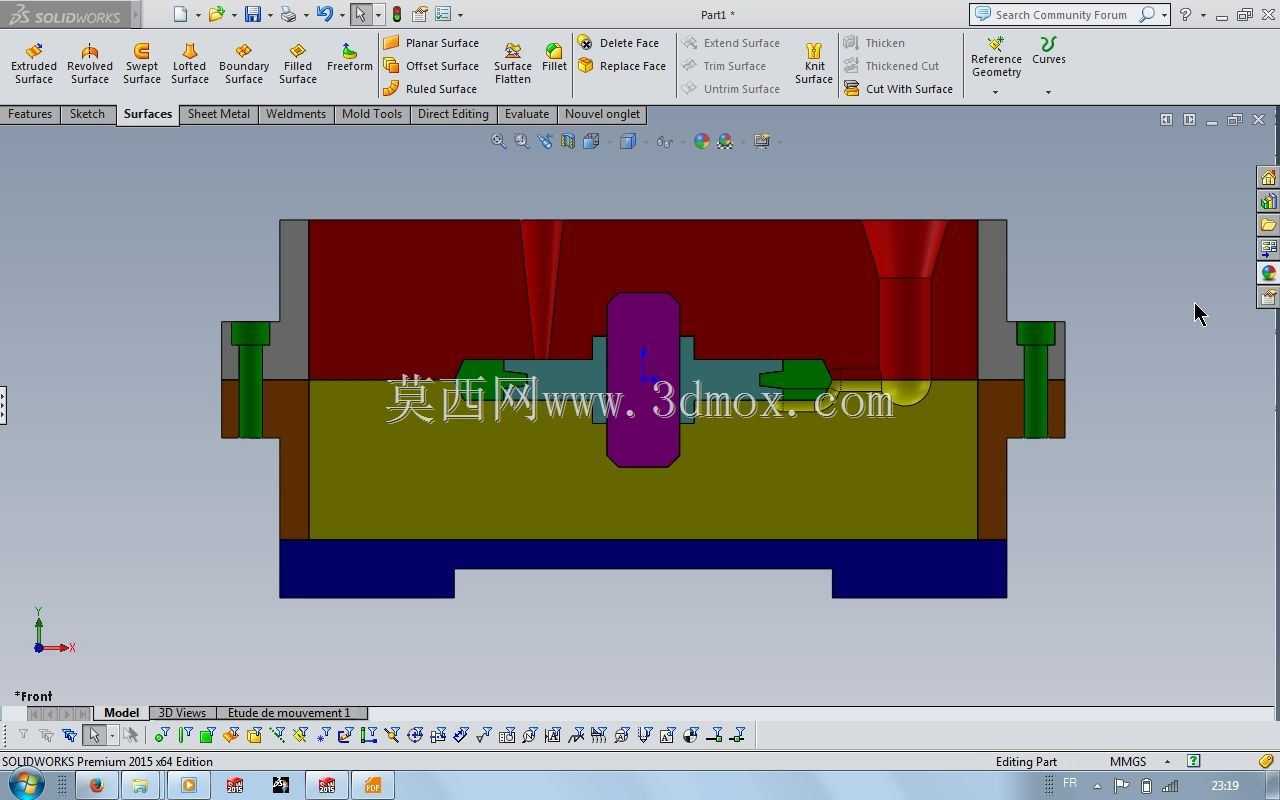

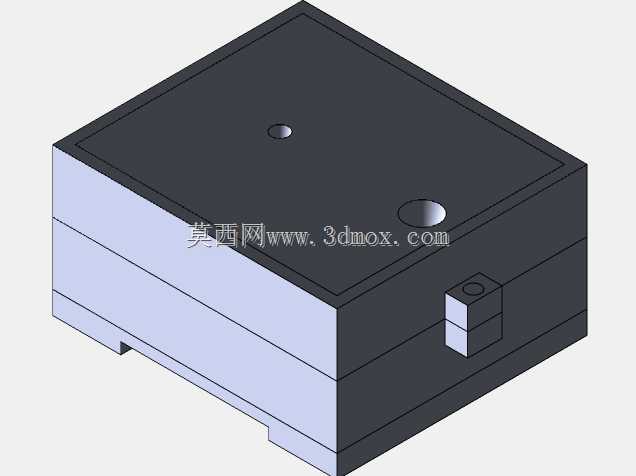

这套砂型铸造结构主要面向中小尺寸铸铁、铸铝类零件的批量浇注生产场景，在普通粘土砂造型生产线、手工造型工位都能适配使用，核心作用是完成金属液充型、凝固冷却的全流程约束，最终获得轮廓完整、内部致密度达标的铸件毛坯。从结构设计逻辑来看，整套铸型采用上下分型的对开布局，分型面选在铸件最大轮廓截面位置，能有效降低起模难度，避免型砂在起模过程中出现掉砂、塌角缺陷，减少后续铸件飞边的打磨工作量。上下砂型的定位依靠侧边对称布置的定位销结构实现，合模时销柱与销孔的配合间隙控制在0.1mm以内，能抵消造型、合模过程中的错位偏差，保证铸件壁厚均匀度符合公差要求。浇注系统采用中注式布局，直浇道设置在铸型两端位置，横浇道开设在分型面处，内浇道正对铸件厚大部位，既能保证金属液充型过程平稳，避免卷气、冲砂缺陷，也能通过浇道的补缩作用减少铸件内部缩松问题。型腔内部的凸起结构对应铸件的内腔成型需求，设计时预留了合理的拔模斜度，斜度取值根据型砂紧实率调整在1°-3°区间，既方便起模，也不会导致铸件尺寸超差。铸型的安装边界适配常规造型机的工作台尺寸，整体外形为规则矩形结构，侧边的锁紧凸台能配合标准造型夹具完成快速夹紧，不需要额外制作专用工装，能直接适配现有生产线的工装夹具体系。在功能特性上，这套结构充分考虑了砂型铸造的工艺特点，排气通道沿着型腔最高处布置，能将充型过程中型腔内部的空气顺利导出，避免铸件产生气孔缺陷；冒口位置设置在铸件最后凝固的热节部位，补缩距离覆盖整个铸件厚壁区域，能有效提升铸件内部质量。设计过程中还针对型砂的退让性做了结构优化，型腔边角位置都做了圆角过渡，减少应力集中导致的铸件开裂问题，同时也能降低造型时型砂在尖角处的紧实难度，保证砂型整体强度均匀。
