UC3843直流升压功率模块结构设计

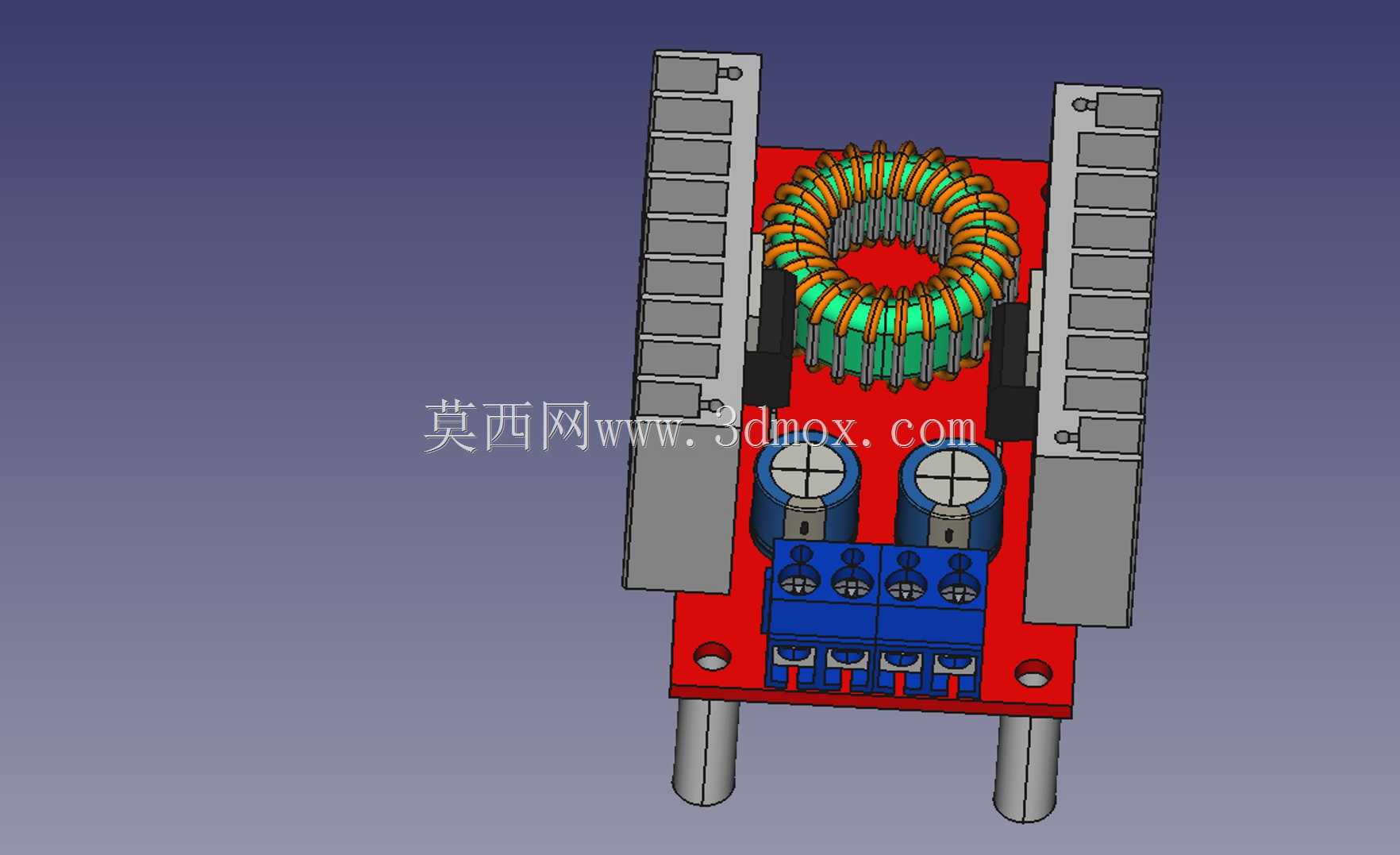

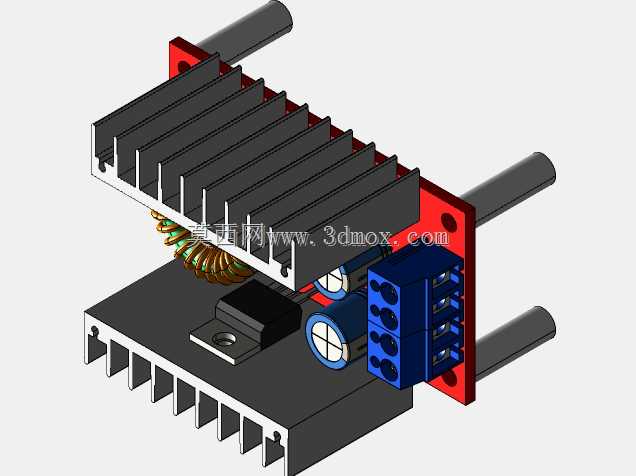

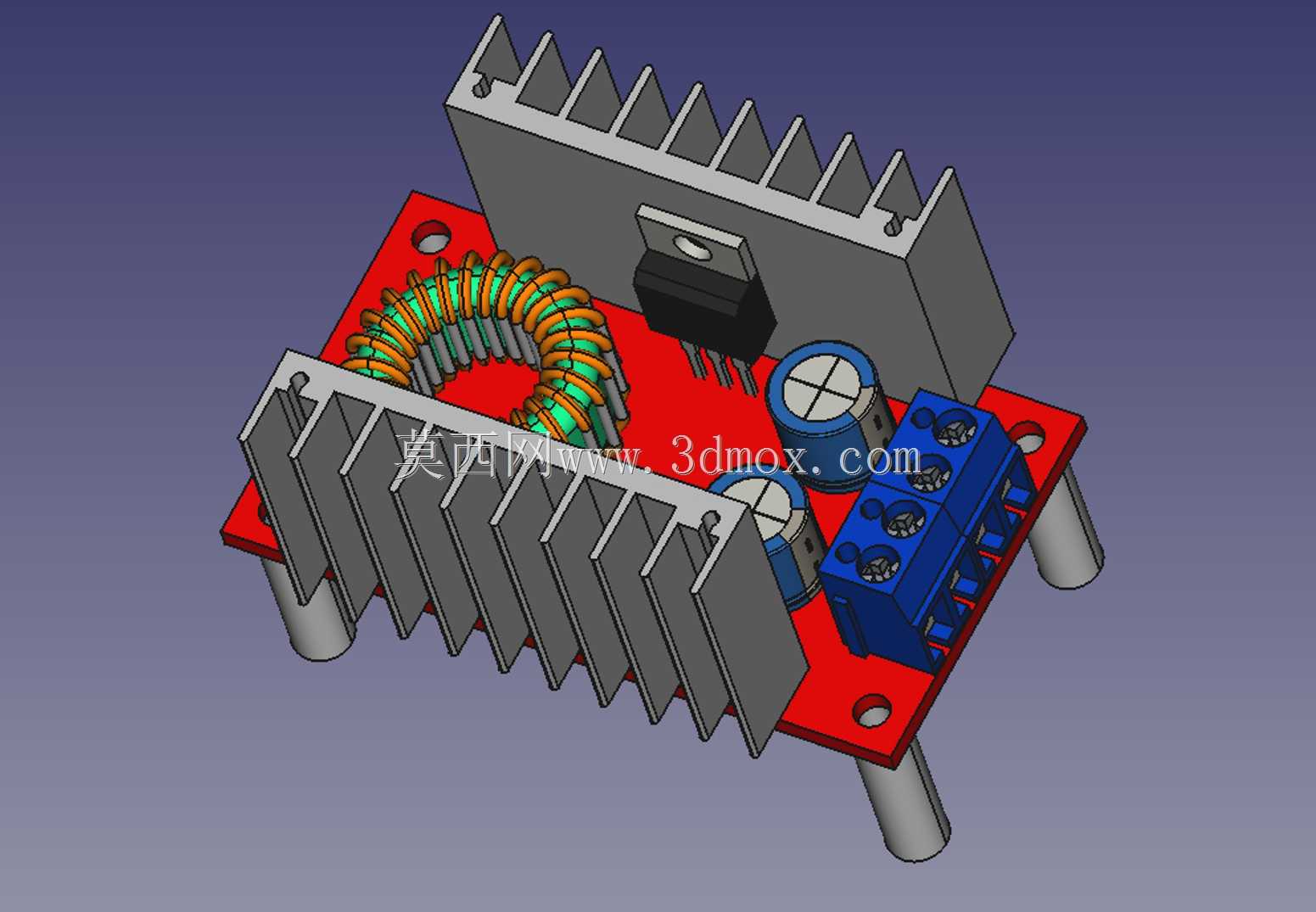

在低压直流供电的工业测控、车载电子、小型工控设备场景中，常需要将12V或24V的基础直流输入抬升至更高的稳定电压等级，为后端的传感阵列、驱动单元、信号处理板卡提供匹配的供电输入，这类升压模块的结构可靠性直接决定整套设备的供电稳定性。这款基于UC3843控制架构的升压功率模块，在结构设计阶段优先考虑了大电流工况下的散热冗余与安装适配性，核心功率回路的磁环电感采用卧式贴装布局，既压缩了模块整体的竖向安装高度，也让电感的发热面能通过PCB基材的铜箔层快速传导热量，避免局部热点堆积。模块两侧布置的挤压铝型材散热片，通过直插式引脚与PCB上的功率开关管、整流器件形成紧密的热传导路径，散热鳍片的间距经过核算，在自然对流工况下就能带走160W额定功率输出时产生的热量，不需要额外加装强制风冷组件，适配密闭式小型设备的内部安装需求。PCB基板采用红色FR-4环氧板材，四个角位预留了标准的通孔安装位，配套的金属支撑柱可以将模块整体抬离安装基面3-5mm，既给背面的焊盘留出安全绝缘间隙，也能让底部空气形成流通通道辅助散热。输出端采用蓝色栅栏式接线端子，接线位的间距满足安规爬电距离要求，大电流走线的铜箔宽度做了加宽处理，配合引脚处的镀锡层降低导通电阻。输入端的铝电解电容采用径向立式安装，位置紧贴功率回路的输入节点，尽可能缩短高频电流的流通路径，减少线路寄生参数对控制环路稳定性的影响。模块的整体外轮廓方正，所有外接接口都布置在板边同侧，方便设备内部的线束走线规划，不会和周边其他结构件产生干涉。在做设备结构选型时，这类模块不需要额外设计独立的散热固定结构，只需要在安装基面预留对应孔位即可完成固定，能大幅缩短小型供电单元的结构开发周期，适配各类需要直流升压变换的嵌入式设备、便携检测仪器、小型车载改装装置的供电改造需求。建模过程中还原了每一个元器件的实际安装高度与外形公差，散热片的鳍片厚度、电感的绕线间隙、接线端子的卡扣结构都按照实物尺寸做了还原，能直接导入设备总装文件中做干涉检查与安装空间校核，不需要二次调整模型比例。
