MP1584降压型直流电压调节电路板

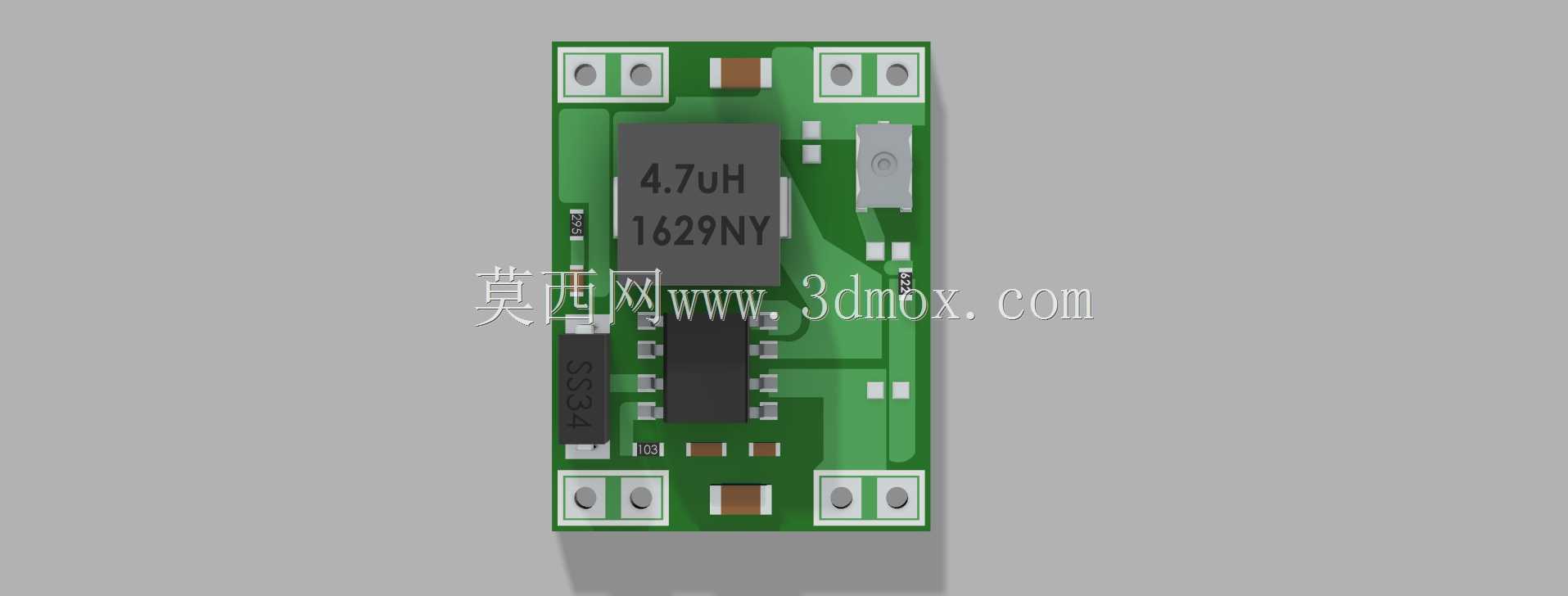

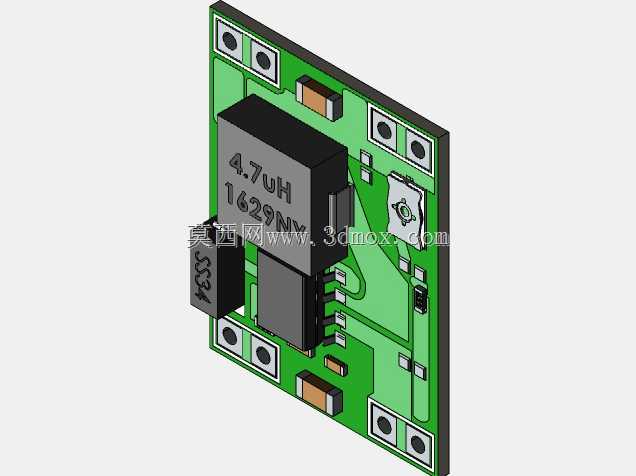

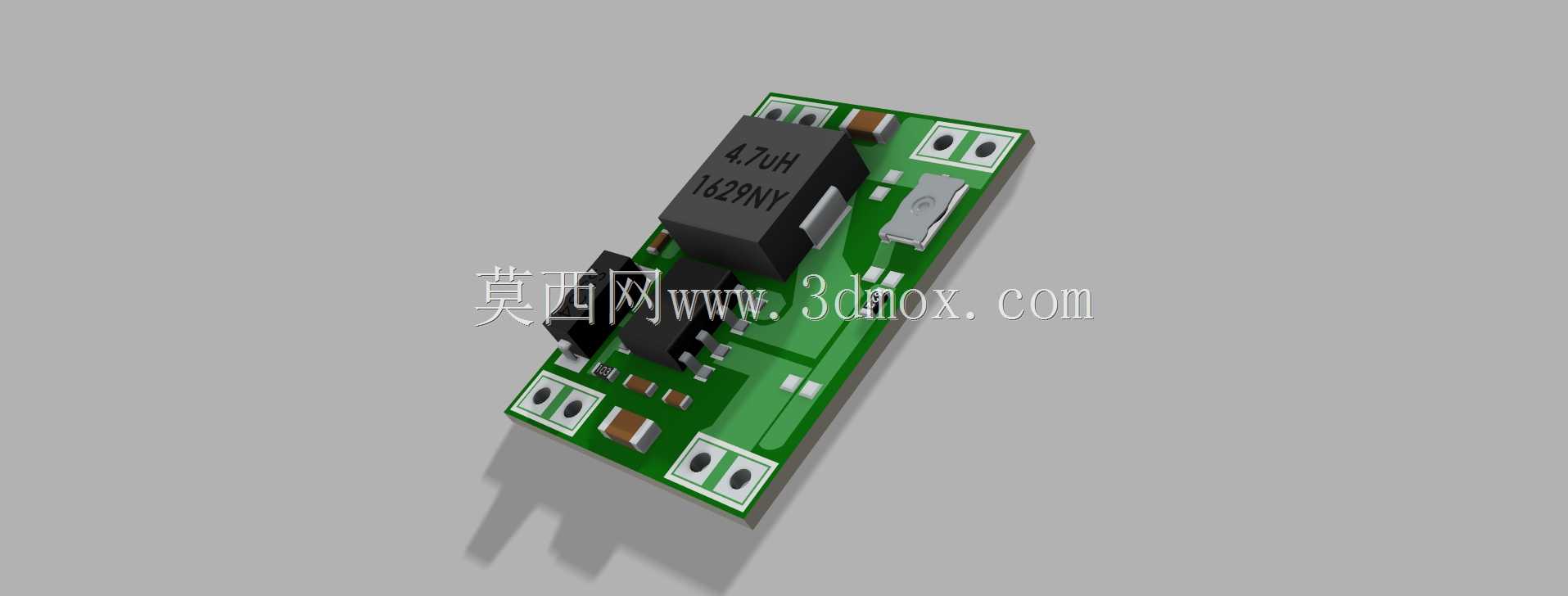

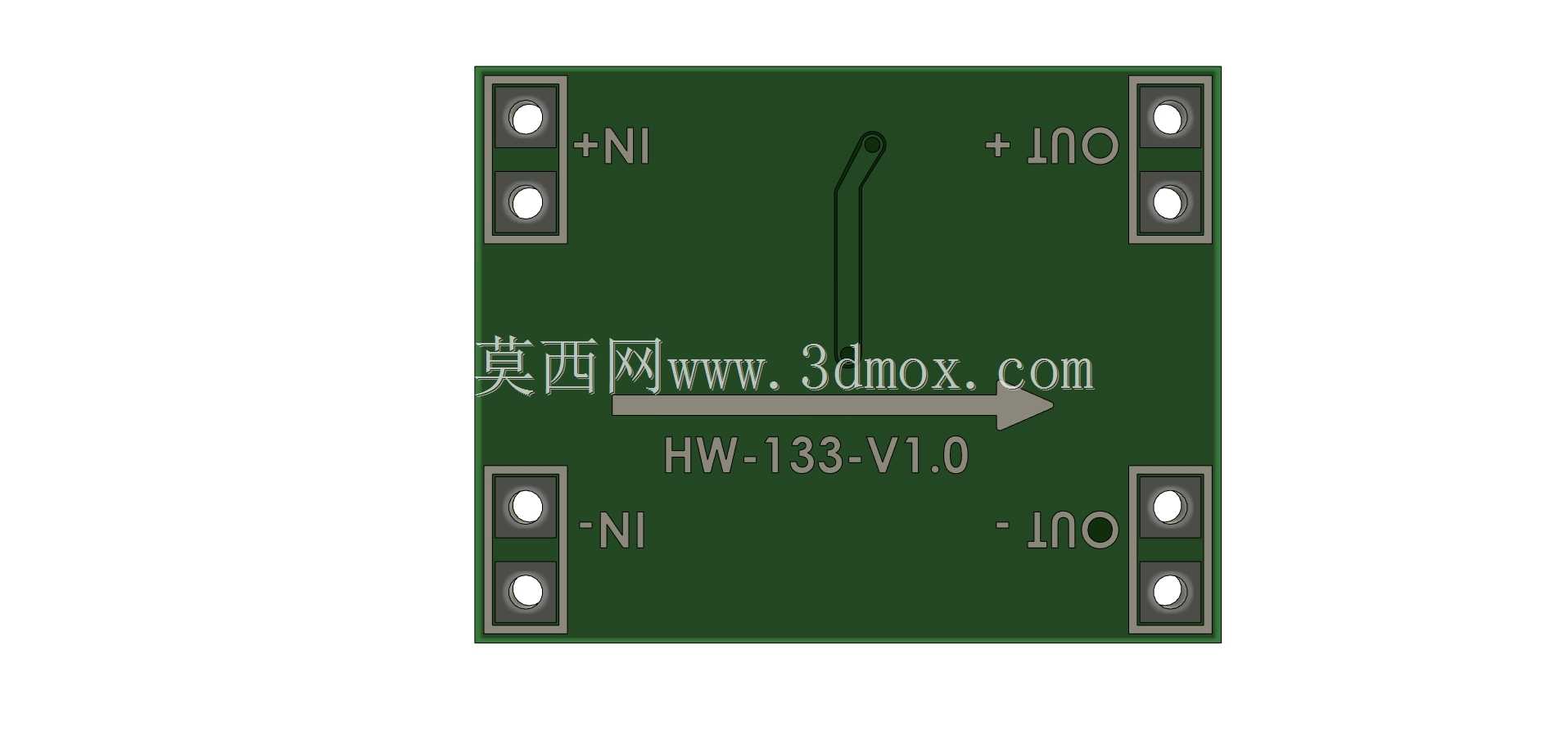

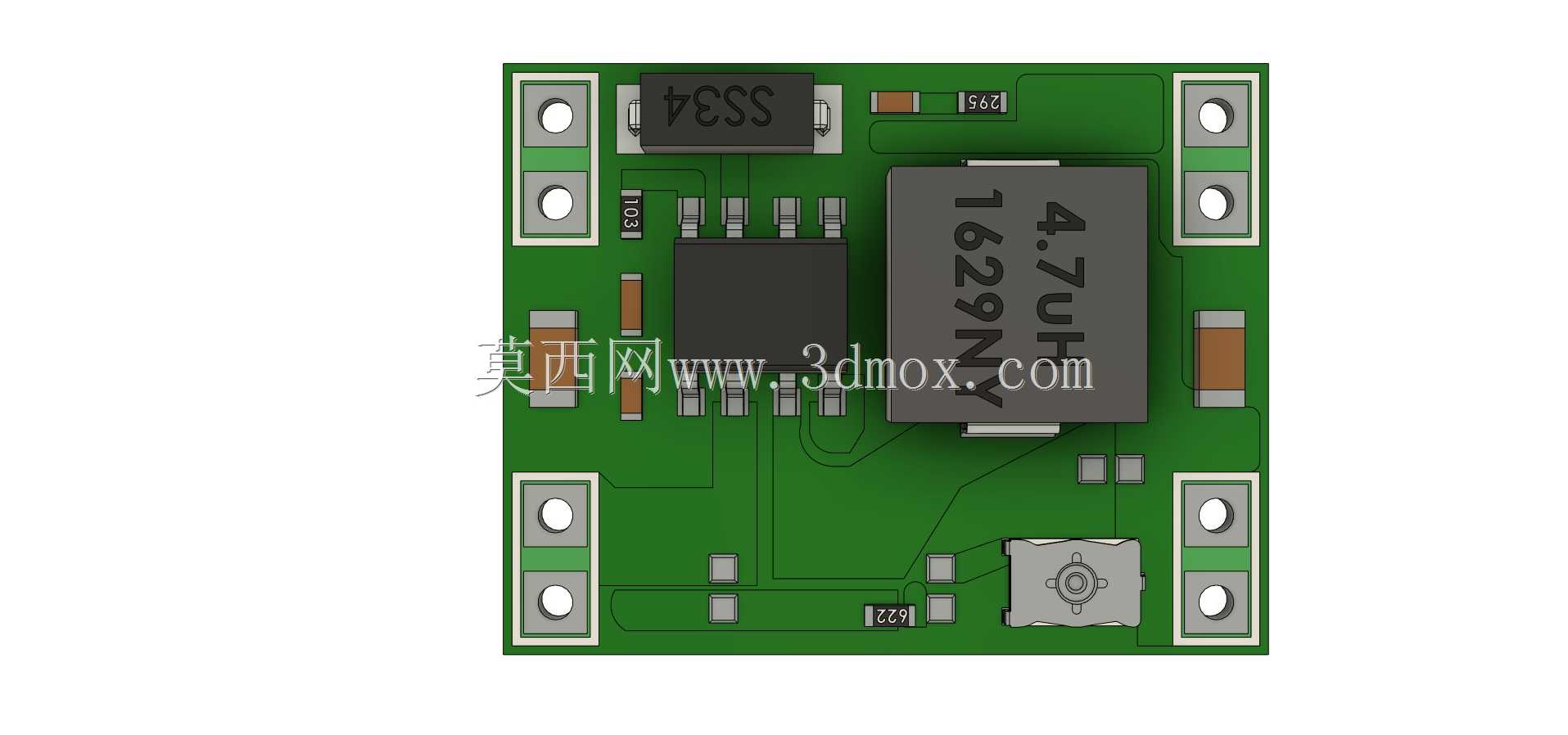

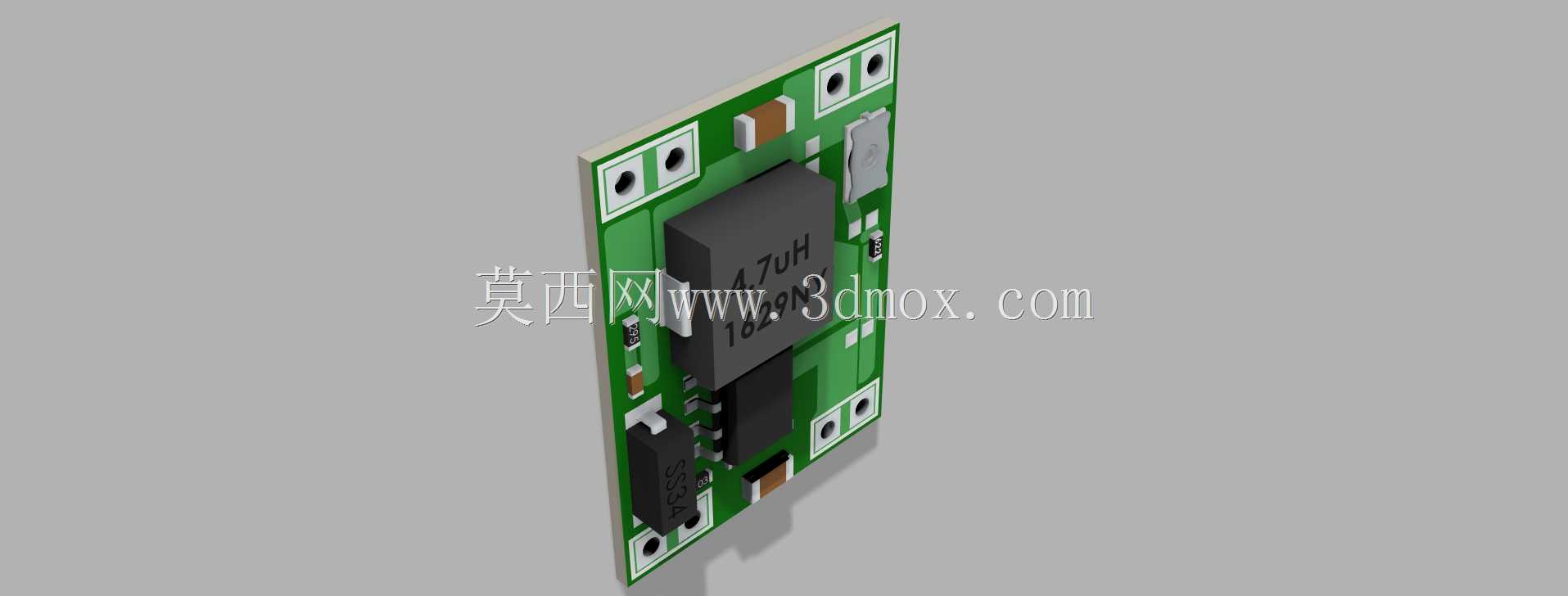

这款降压调节模块的三维建模还原了实物的全部结构细节，在各类低压直流供电的嵌入式设备、小型工控终端、便携检测仪器的电源链路中，这类模块承担着将较高输入直流电压稳定转换为负载所需低压的核心作用，常见于12V转5V、24V转12V这类压差较大的供电场景，能在输入电压波动、负载电流跳变的工况下维持输出电压的稳定，避免后端主控芯片、传感单元因电压偏差出现工作异常。从结构设计来看，建模时完整还原了PCB板的四层走线轮廓、板载功率电感的封装尺寸、输入输出滤波电容的排布、调压电位器的安装位置，以及板边四个安装固定孔的孔位坐标与沉台结构，功率电感作为模块上高度最高的元件，其顶部到PCB板面的垂直距离直接决定了模块安装时的上方预留空间，建模时严格匹配了实物的高度公差，避免结构装配时出现元件与外壳干涉的问题。板边的接线焊盘做了加宽处理，对应实际生产中大电流走线的载流需求，四个安装孔的孔径适配M2规格的固定螺丝，孔中心到板边的距离预留了螺丝头的放置空间，不会出现螺丝安装后超出板边的情况。在建模过程中，元件之间的安全间距完全遵循PCB Layout的安规要求，功率电感与周边贴片电阻、电容的间隙满足爬电距离规范，调压电位器的调节旋钮位置预留了螺丝刀操作的空间，不需要拆卸模块即可完成输出电压的微调。模块背面无突出元件，安装时可以直接贴合设备内部的安装平面，不需要额外预留背面的避让空间，输入输出端的焊盘位置对称排布，方便走线时区分正负极，减少接线错误的概率。这类模块在实际选型时，结构工程师往往需要核对三维模型的安装尺寸与设备内部预留空间的匹配度，确认元件高度是否会和上层盖板、相邻电路板产生干涉，同时还要确认接线端的位置是否方便线束走线，固定孔位是否和设备内部的安装柱完全对齐，精准的三维模型能大幅减少样机打样时的结构适配问题，缩短产品开发的迭代周期。
