导轨式工业信号采集端子模块壳体结构

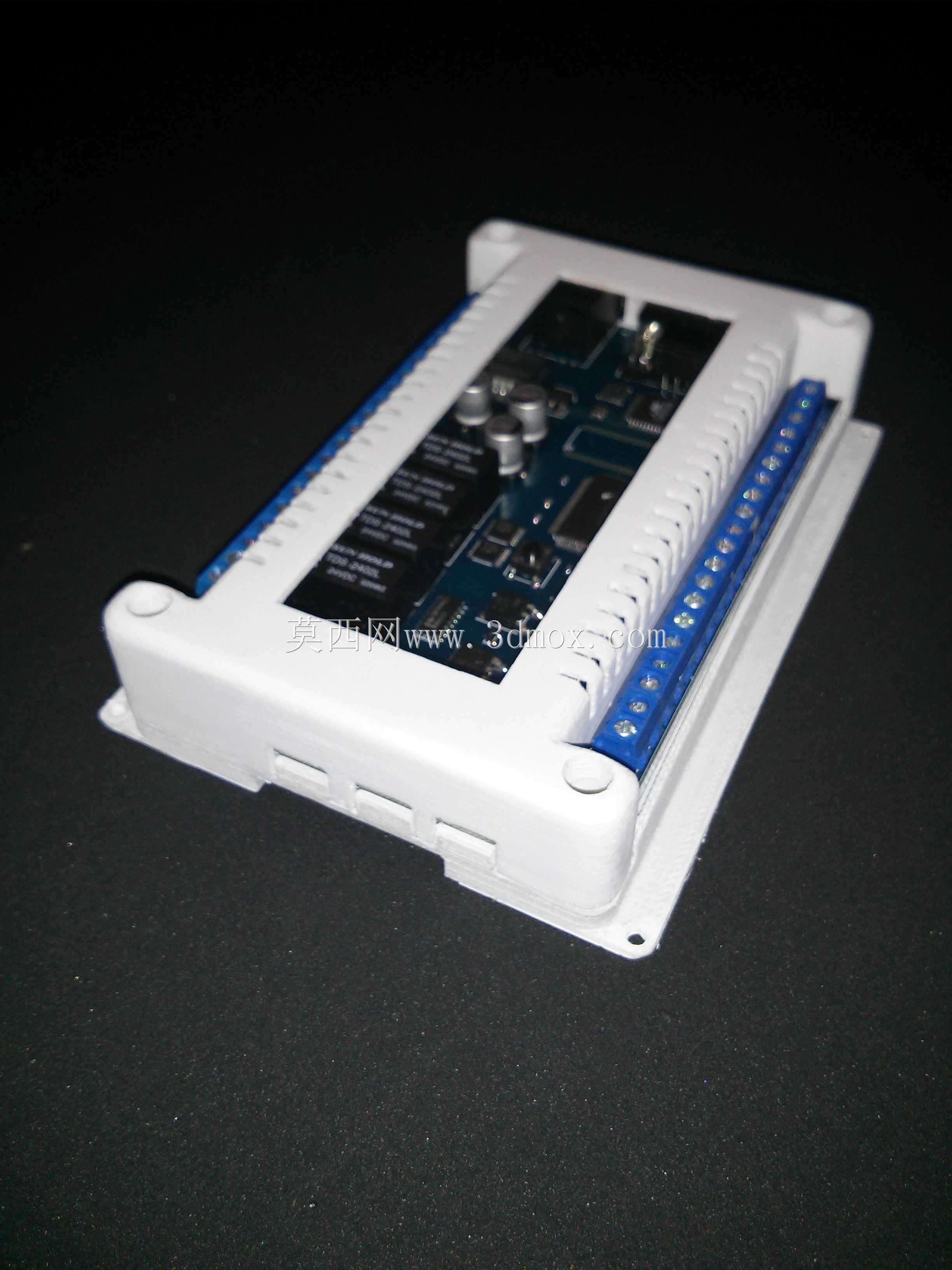

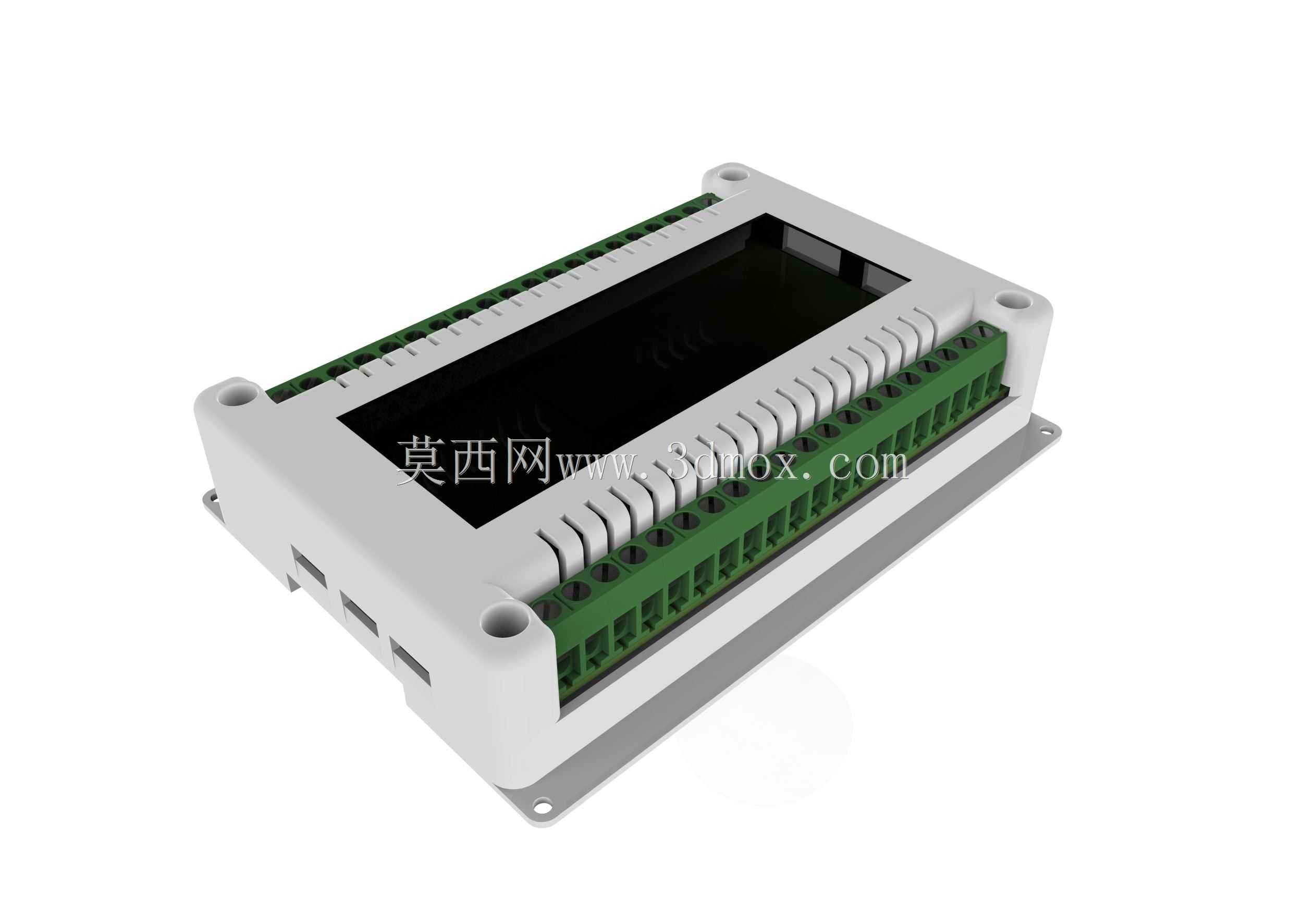

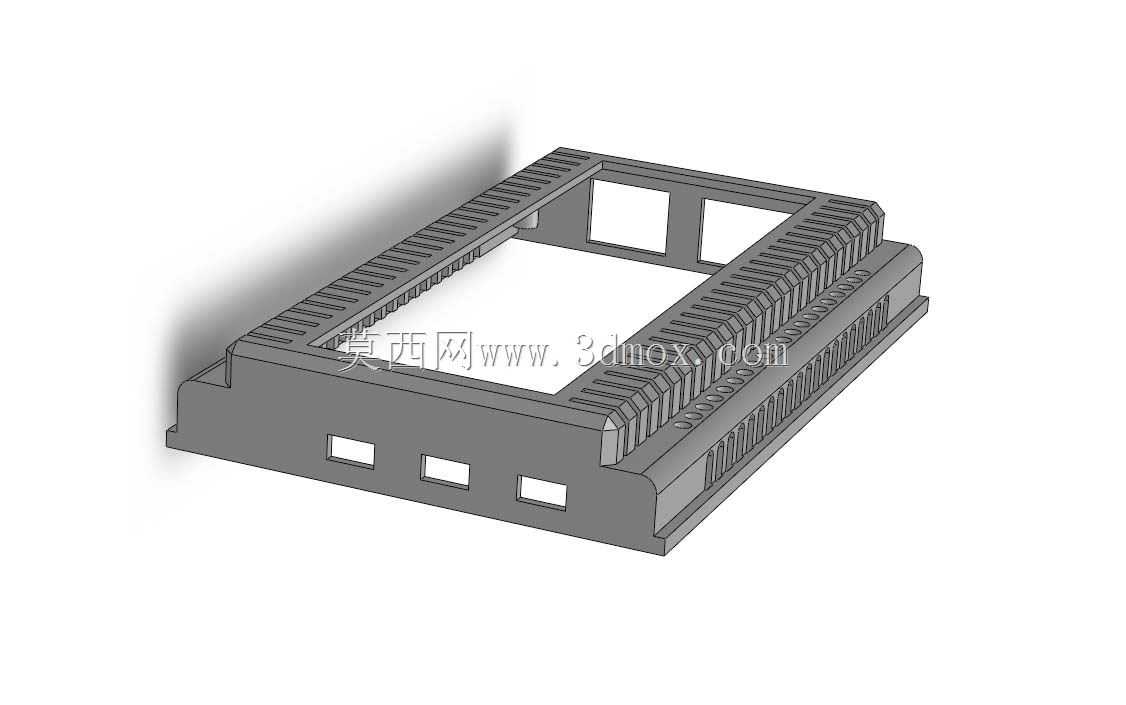

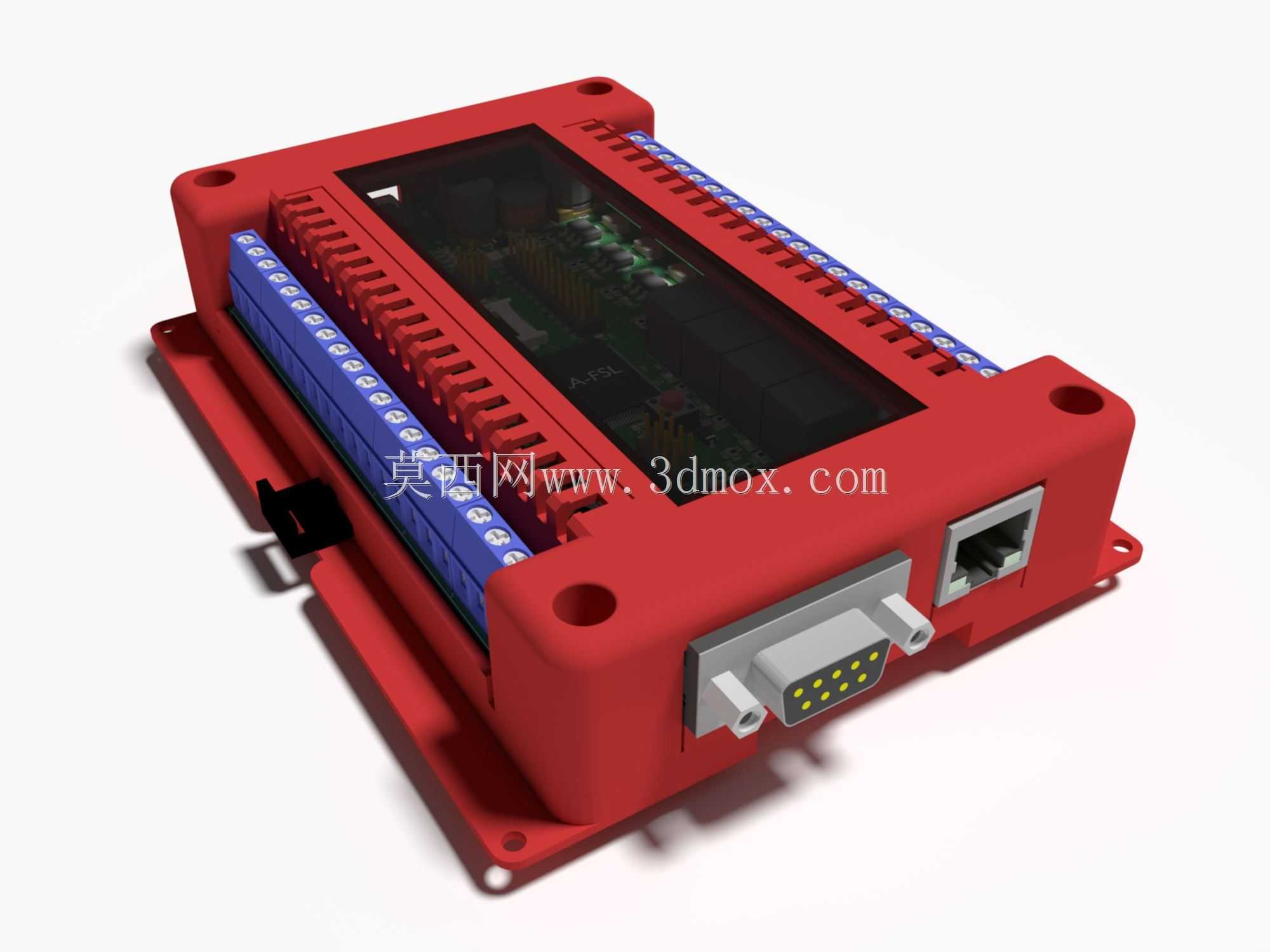

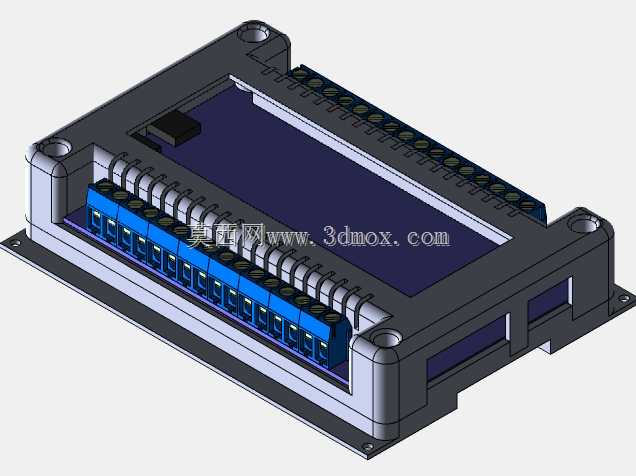

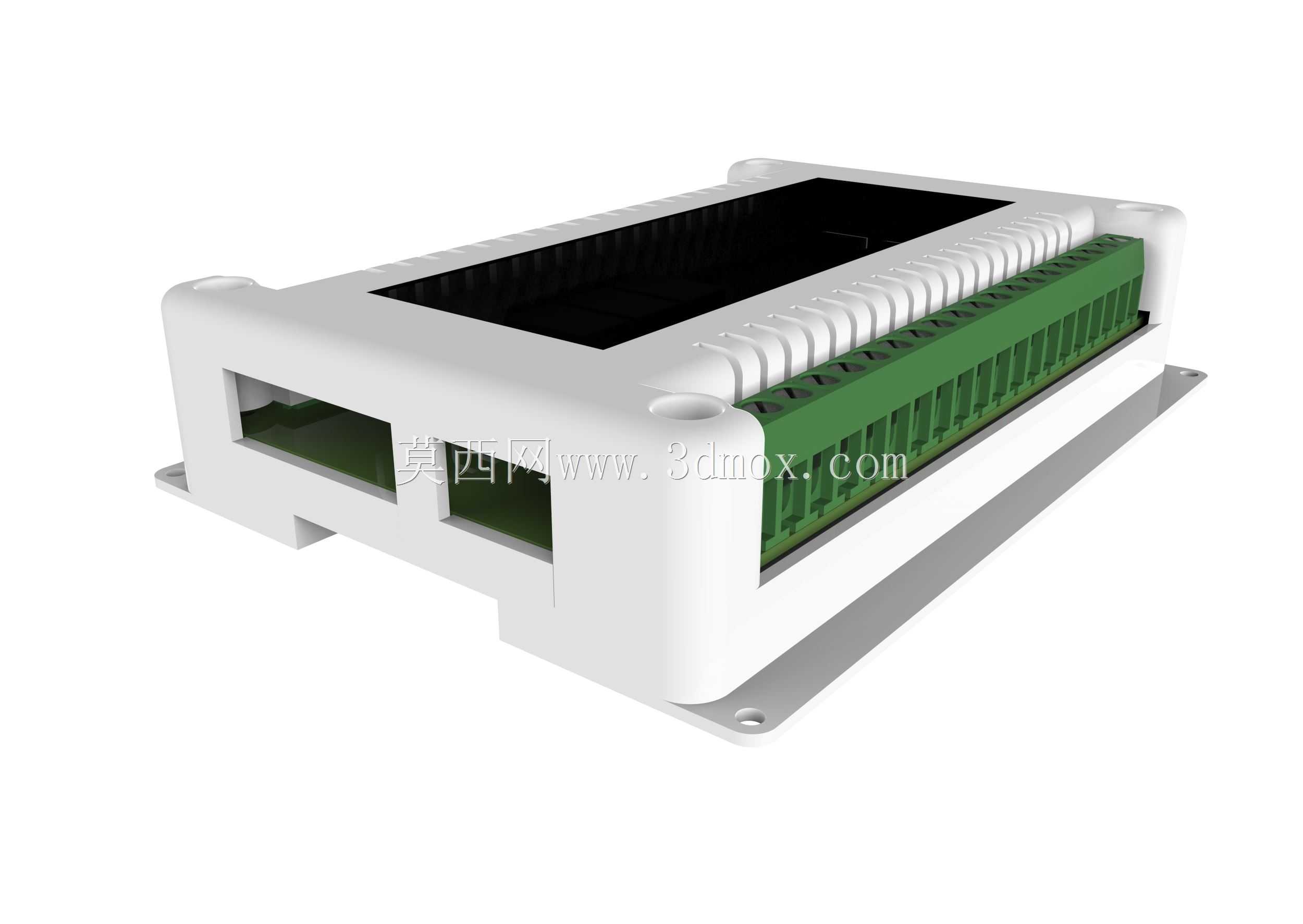

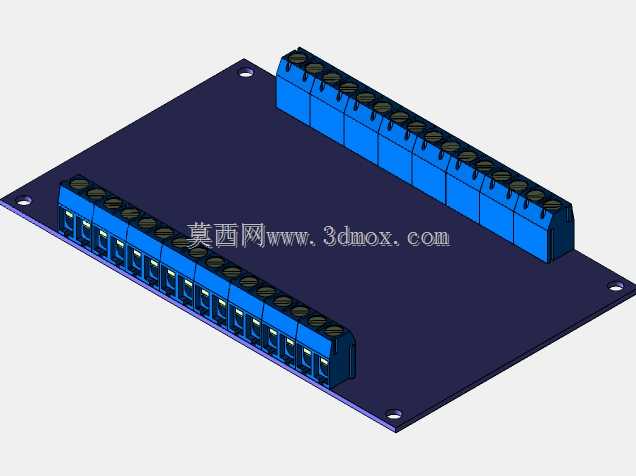

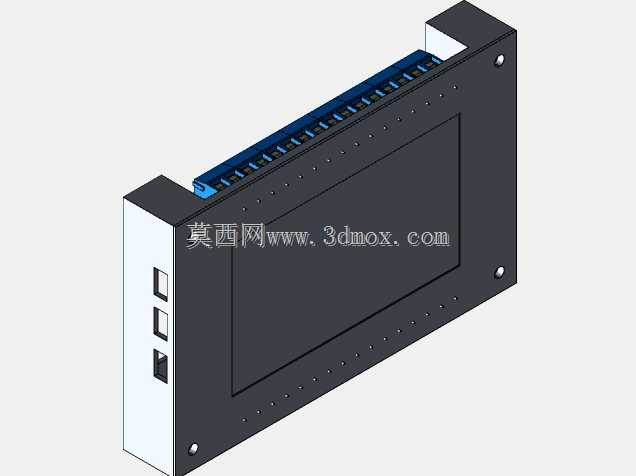

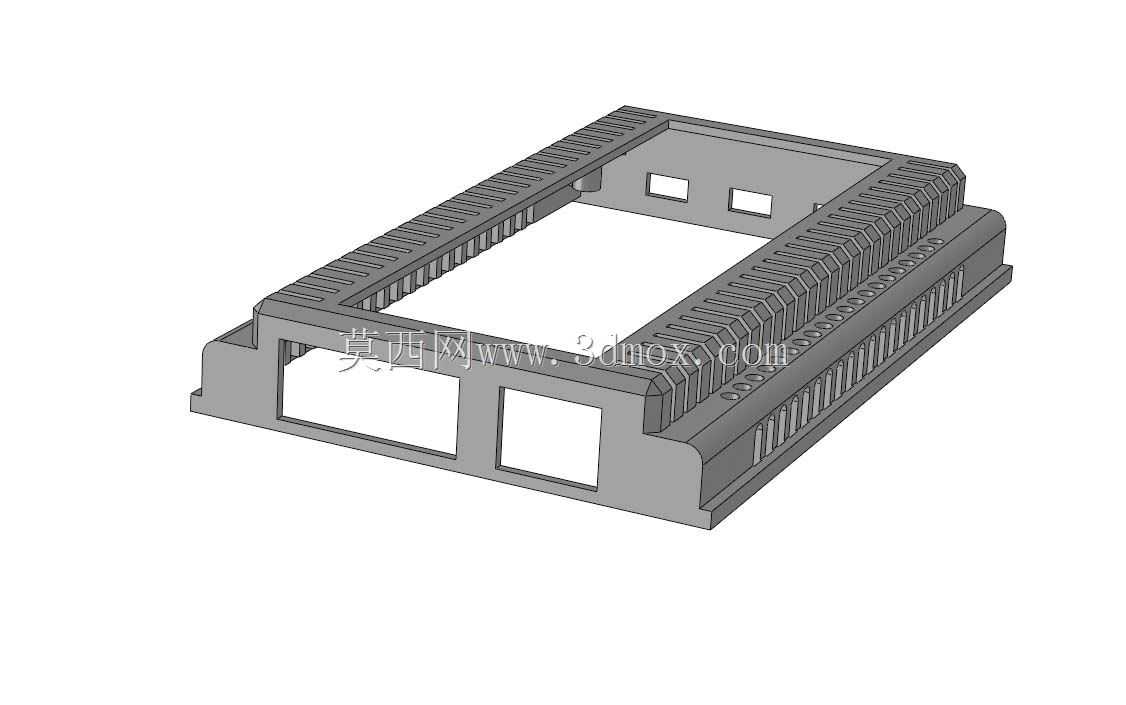

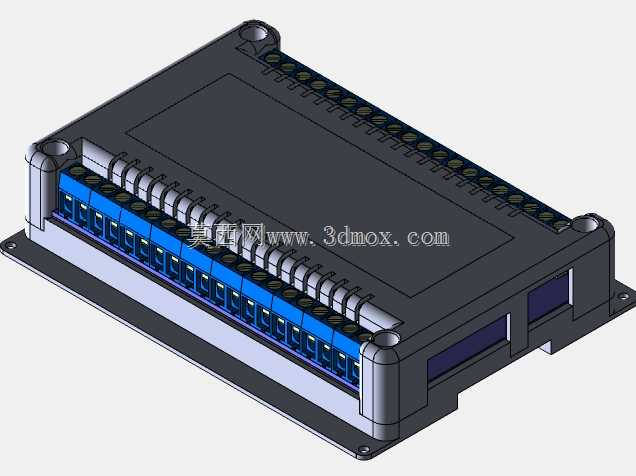

这款导轨安装式的工业采集模块壳体，主要面向工业现场的信号采集、IO控制类板卡封装需求，适配工厂自动化产线、设备电控柜内部的分布式IO部署场景，解决现场零散信号采集点的模块封装与快速安装问题。从结构设计来看，壳体采用上下分体式卡合结构，底座预留标准DIN导轨安装卡扣位，可直接卡装在电控柜内的35mm标准导轨上，无需额外打孔固定，适配现有电控柜的通用安装规范，底座两侧延伸出带安装孔的固定耳，可在振动较大的设备场景下追加螺丝固定，避免模块受振动脱落。壳体正面预留双网口开孔位，支持以太网通讯接口的板卡安装，可实现采集信号的高速上传，侧面整排的绿色端子位对应16路通道的接线开口，每个接线位预留对应标识槽位，方便现场接线时做点位标记，减少接线错误率。壳体上盖采用带散热格栅的镂空设计，对应内部板卡的发热区域预留通风间隙，避免密封壳体内板卡长时间工作积热，上盖边缘做了圆弧过渡处理，没有尖锐棱角，避免现场安装调试时划伤操作人员。从安装边界来看，壳体整体宽度适配16路端子的排布尺寸，深度控制在100mm以内，可在电控柜内密集排布，相邻模块之间预留2mm间隙即可满足通风与接线操作空间，不会占用过多柜内安装位置。设计时充分考虑了现场接线的操作空间，端子位距离壳体边缘预留足够的手指操作空间，无需额外工具即可完成压线接线操作，网口位置下沉2mm设计，可避免网线插头受外力碰撞时松动脱落，壳体两侧的卡扣结构可实现上盖的免工具拆装，方便后期内部板卡的调试与维护。这类壳体结构可兼容多种信号采集板卡的安装，内部预留多个固定柱位，可适配不同尺寸的PCB板安装，无需重新开模即可适配多款同通道数的采集板卡，降低了不同功能模块的壳体开模成本，在分布式IO站点、设备信号采集改造、小型PLC扩展模块等场景下都能适配使用。
