五路侧拨式DIP拨码开关结构设计

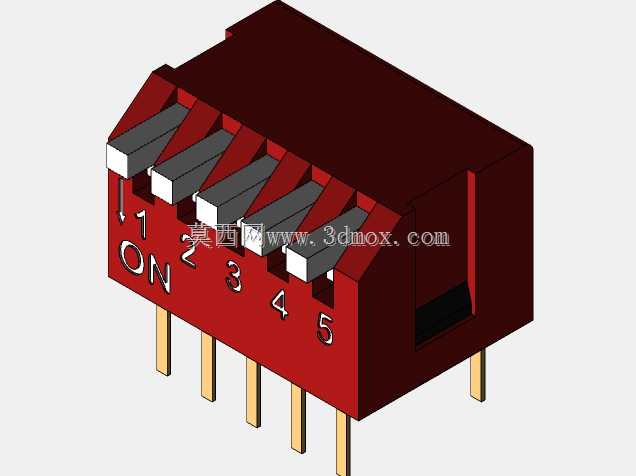

这款五路侧拨DIP开关的三维结构，是面向电路板级信号通断控制场景做的精细化建模，日常在工控板卡、小型数控装置、测试治具、消费电子控制板上都能见到这类元件的身影，核心作用是通过手动拨位实现电路地址编码、功能档位切换、通断状态预设，不需要额外编程就能完成硬件层面的状态配置，在小批量设备调试、功能选配场景下实用性极强。建模时优先还原了直插式封装的安装边界，引脚间距严格遵循常规2.54mm直插元件标准，六根直插引脚对应五路开关的公共端与独立回路端，引脚伸出长度适配常规1.6mm厚度PCB的波峰焊工艺要求，焊接后元件本体与板面预留0.8mm间隙，避免焊锡残留堆积导致引脚间短路。本体外壳采用红色阻燃工程塑料的结构特征做还原，拨柄位置做了防滑凸棱结构，每个拨柄旁蚀刻1-5的路数标识与ON方向标记，操作时能直观判断每一路的通断状态，拨柄的行程设置为2mm，拨动力度控制在1.5N-2N区间，既避免设备运输震动导致拨柄移位，也不会因为力度过大造成操作不便。设计时特意考虑了元件的排布兼容性，本体宽度适配多联并装的间距要求，当板卡需要多组拨码开关并排布置时，相邻元件间预留1mm间隙即可满足拨柄操作空间，不会出现互相干涉的问题。本体侧面的定位凸台结构也做了还原，插件时能卡在PCB对应的定位孔上，避免过波峰焊时元件浮高移位。内部的接触弹片结构按照实际导通逻辑做了简化还原，拨柄拨至ON位置时，弹片连通对应回路的两个引脚，接触电阻控制在毫欧级，保证信号传输稳定，拨至OFF位置时引脚间绝缘间隙满足200V耐压要求，适配绝大多数低压控制电路的使用需求。建模过程中对所有安装相关的尺寸做了公差适配，引脚直径做0.5mm的标称值还原，对应PCB开孔直径0.8mm，兼顾插件效率与焊接可靠性，本体顶部的平面结构也适配自动化贴装的吸嘴取料要求，可兼容手工插件与SMT贴装两种生产工艺。
