E3D V6挤出喷嘴组件结构设计

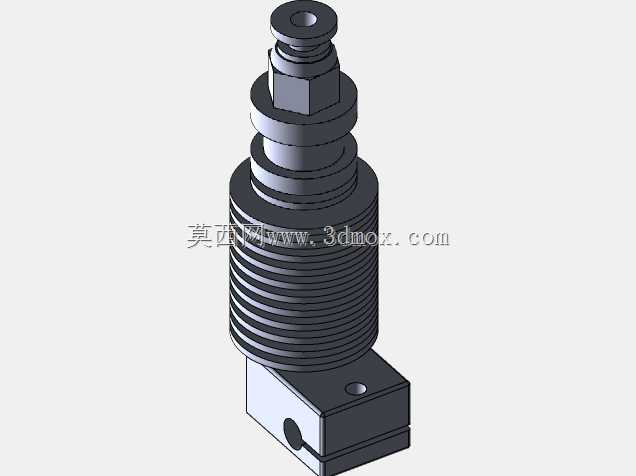

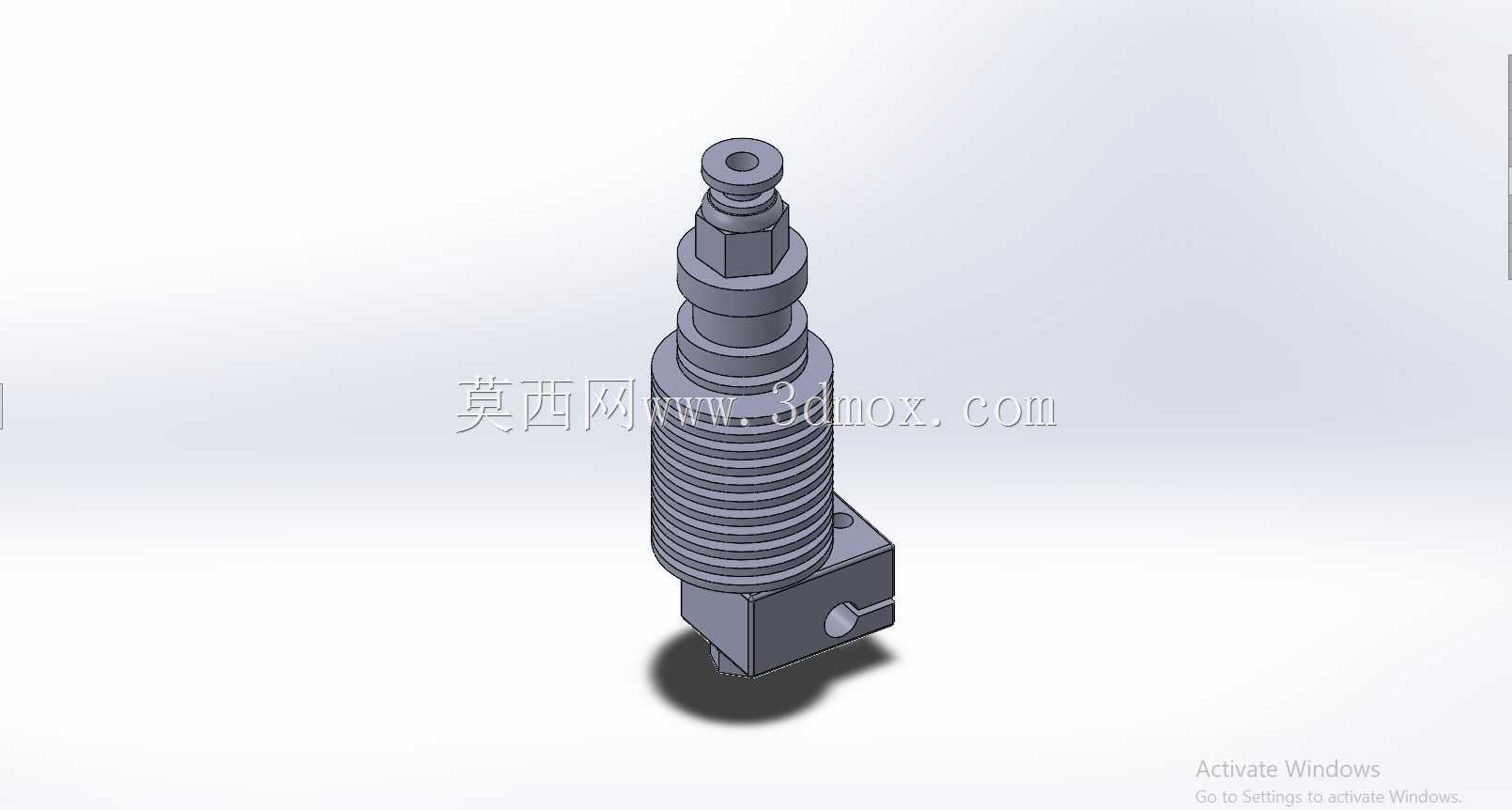

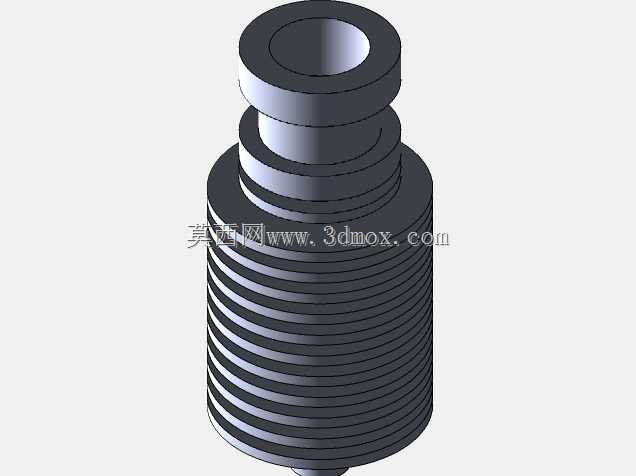

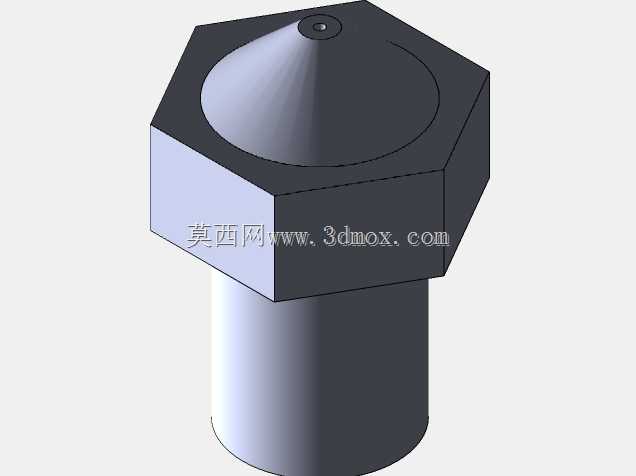

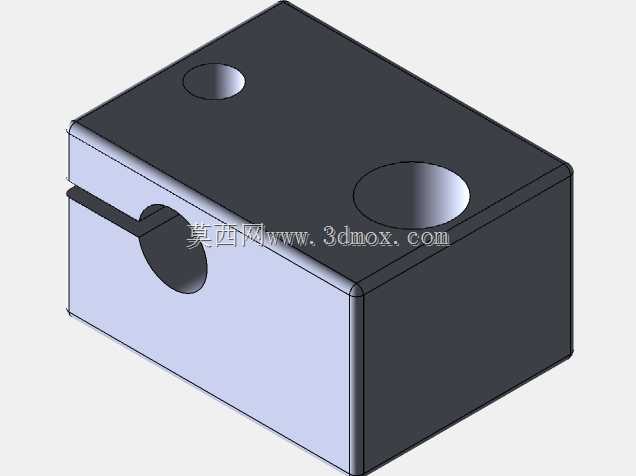

这款E3D V6喷嘴组件是FDM熔融沉积成型3D打印设备的核心热熔挤出部件，在桌面级、工业级FDM打印场景中承担耗材熔融、精准出料的核心功能，适配PLA、ABS、PETG、TPU等多种主流打印耗材，可覆盖从消费级桌面创客制作到小批量工业零部件打样的多场景使用需求。从结构设计逻辑来看，组件采用分段式同轴布局，从上至下依次为耗材导入段、散热段、加热段、喷嘴出料段，各段同轴度公差控制在0.02mm以内，避免耗材送进过程中出现卡滞、偏斜问题。上部的螺纹接口用于对接远程送料管或者近程挤出机的送料出口，保证耗材能顺畅送入内部流道；中部带环形散热鳍片的结构为散热段，通过增大与空气的接触面积，将加热块上传的热量快速散出，避免耗材在上部流道提前软化膨胀造成堵头，这部分的外径尺寸统一为标准16mm，可兼容市面上绝大多数标准规格的散热铝块、散热风扇固定支架，安装时无需额外定制适配结构。下部的加热块为方块式结构，侧面预留了标准的加热棒安装孔与热敏电阻固定孔，孔位间距与孔径完全遵循通用E3D系列配件的安装标准，可直接适配12V/24V不同功率的加热棒与NTC热敏电阻，加热块与散热段之间设置有隔热衬套，进一步阻断热量向散热段传导，保证加热段的温度稳定控制在设定区间，温度波动范围可控制在±1℃以内，减少因温度波动造成的出料不均、拉丝等打印缺陷。最下端的喷嘴采用锥形流道设计，内部流道从进料端的2mm直径平滑过渡到出料端的设定孔径，流道内壁抛光处理降低耗材流动阻力，喷嘴外螺纹为通用M6规格，可根据打印层厚、精度需求快速更换不同孔径的喷嘴，无需拆卸整个组件。整个组件的安装边界紧凑，总长度控制在55mm以内，横向最大尺寸为加热块的20mm边长，既可以适配近程挤出的紧凑安装布局，也能通过延长送料管适配远程送料的龙门式、三角洲结构3D打印机，安装时仅需通过顶部螺纹与挤出机构固定，加热块部位预留的固定槽可配合卡箍或螺丝将组件固定在打印机的X轴滑台上，安装公差兼容性强，不需要对原有打印机的安装位做二次加工即可完成替换。在实际使用中，这款喷嘴组件的结构设计充分考虑了日常维护的便捷性，易损的喷嘴部位可单独快速拆卸更换，加热、测温元件的安装孔位为通直孔，更换配件时无需拆解整个组件的流道部分，能大幅降低设备维护的时间成本，同时分段式的结构也让不同温区的温度控制更加精准，在打印高粘度工程耗材时，也能保证出料的顺畅性与一致性，减少打印过程中的断料、堵头故障。
