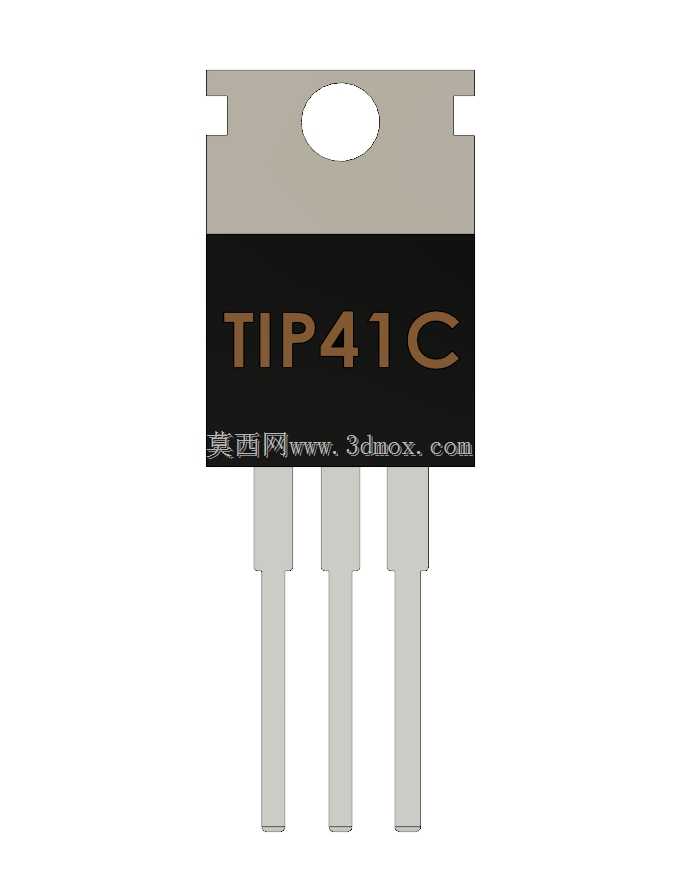

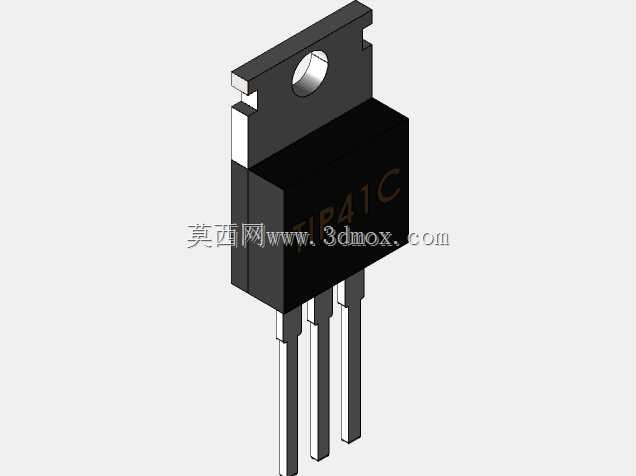

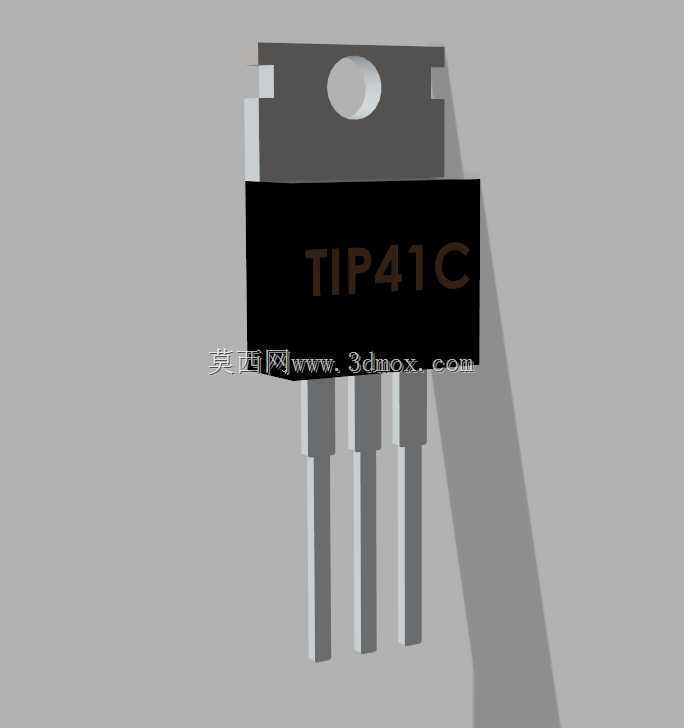

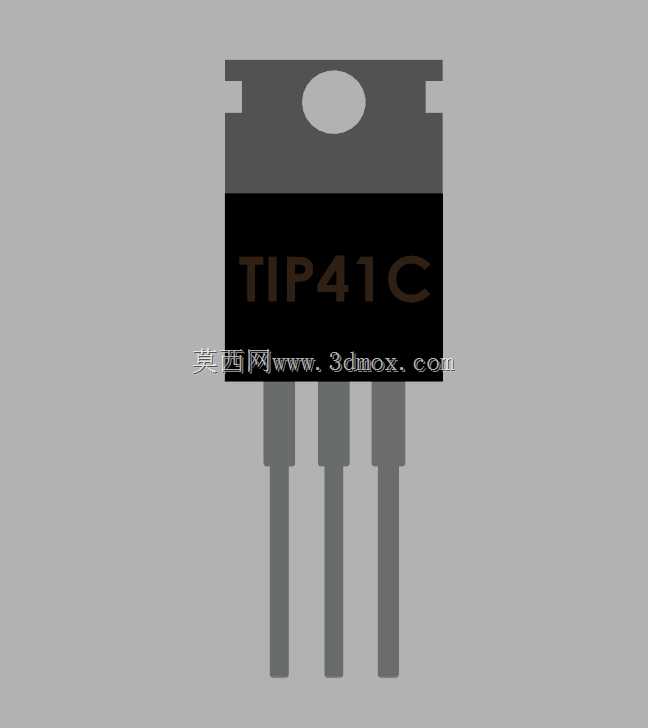

TO-220封装NPN型功率三极管结构建模

在做工业控制板卡、小功率驱动电路的结构设计时，功率三极管的安装空间预留、引脚对位是很容易出问题的环节，很多新手工程师在布局时只看 datasheet 上的平面尺寸，忽略了塑封本体的拔模斜度、散热片安装孔的沉台深度，往往打样回来才发现器件和周边电容、散热片干涉，或是引脚穿板后露出长度不够无法可靠焊接。这个TIP41C的三维建模，完全还原了TO-220封装的真实结构特征，没有做简化处理。从实际应用场景来看，这款NPN型功率三极管常被用在中小功率线性电源、直流电机驱动、音频功率放大、继电器驱动这类电路中，工作时需要搭配额外的散热片来耗散导通损耗，所以建模时特意还原了背部金属散热基板的平面度特征，安装孔的位置、孔径严格对应实物尺寸，方便工程师在装配阶段直接匹配M3规格的固定螺丝，不用再反复核对孔位偏差。设计思路上没有做理想化的直角处理，塑封本体的边角圆角、引脚的冲压折弯弧度、散热片顶部的定位缺口都做了1:1还原，引脚的间距、伸出长度完全符合TO-220封装的行业通用标准，在做PCB封装匹配时，可以直接把模型导入PCB设计软件做3D碰撞检查，提前规避引脚与焊盘对位偏移、本体与周边元件高度干涉的问题。外形尺寸方面，塑封本体的宽度、厚度，散热基板的突出长度，三个引脚的直径、折弯后到安装面的高度都严格按照实物测绘值设定，安装边界上预留了散热片安装后的空间余量，不会出现模型导入装配体后，散热片和周边结构件产生干涉却无法提前发现的问题。对于做电子设备结构设计的工程师来说，这类精确的器件模型能大幅减少打样迭代次数，不用在样机焊接阶段才发现器件布局的空间冲突，尤其是在做高密度排布的驱动板时，每个功率器件的实际占用空间都需要精准核算，既不能留过多空间造成板卡面积浪费，也不能空间不足导致装配困难。另外模型还原了引脚的金属质感和塑封本体的哑光质感，在做产品渲染、装配示意时也能直接使用，不需要再额外做外观材质的调整。
