适配3D打印机的带相机支架章鱼箱结构

这款箱体结构主要面向桌面级FDM 3D打印机的配套控制场景，用于承载OctaPi控制板及配套视觉监测组件，解决打印机运行过程中控制板裸露易积灰、外接相机固定不稳的实际工程问题。日常打印作业中，控制板若直接暴露在开放环境，打印产生的PLA、ABS微尘会逐渐堆积在引脚与接口缝隙，长期使用易引发接触不良、散热受阻等故障，这款封闭箱体可将核心控制元件完全收纳，同时通过周身蜂窝状镂空结构平衡防护需求与散热效率，避免封闭空间导致的芯片过热降频问题。

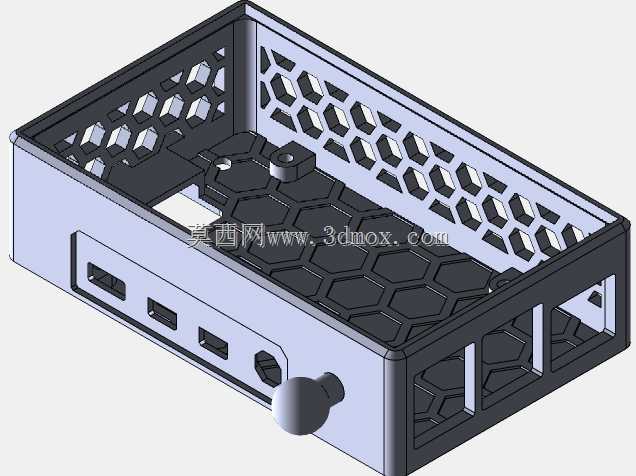

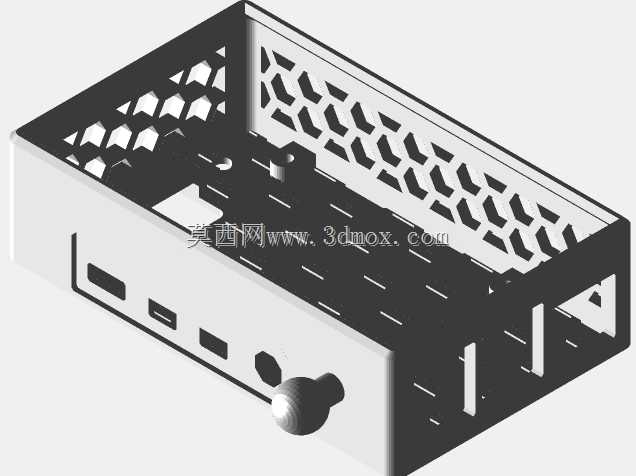

从安装适配维度看，箱体预留的接口位完全匹配CR-10S PRO V2机型的接线布局，侧面依次排布USB、HDMI、电源等对应开孔，安装时无需额外打磨扩孔，控制板可直接嵌入箱体内部预设的定位柱，配合卡扣结构完成固定，无需额外螺丝锁附就能避免板件在打印机运行振动下出现移位。顶部集成的相机支架采用球铰连接结构，可实现水平360度旋转、俯仰近180度的角度调节，能够根据打印平台的实际位置灵活调整监控视角，实时捕捉打印头的出料状态与首层成型效果，方便远程值守时及时发现翘边、堵头等打印故障。

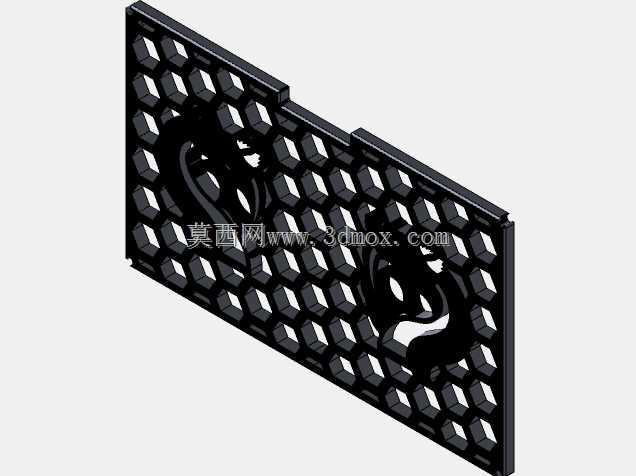

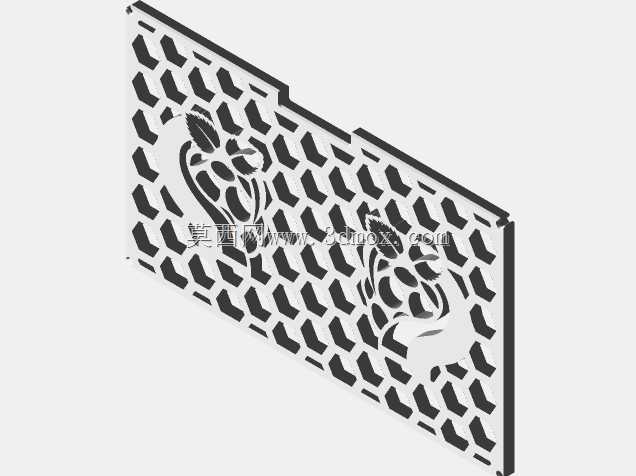

设计过程中针对原有开源方案的不足做了多处结构优化，原方案的顶部安装位存在螺孔对位偏差、支架承重不足的问题，优化后重新调整了螺柱的位置公差，将顶部覆盆式皮徽结构与支架安装位做了一体化整合，既保留了外观辨识度，又提升了支架连接的结构强度，即便相机长时间挂载也不会出现连接处开裂的问题。箱体侧壁的蜂窝镂空采用等壁厚设计，壁厚控制在1.5mm，既满足3D打印时的成型强度要求，又能最大限度降低打印耗材用量，打印填充率无需设置到100%，10%填充即可满足日常使用的结构强度需求，大幅缩短打印制作周期。

安装边界方面，箱体整体尺寸适配标准覆盆子派控制板的安装规格，底部预留的固定孔位可直接对接打印机原有的控制板安装位，也可通过侧面的挂孔固定在打印机型材框架的空余位置，不会与打印机的X轴、Z轴运动行程产生干涉，相机支架伸出后最大长度控制在80mm以内，调整角度时不会触碰打印头的运动路径，也不会遮挡打印平台的观察视野。箱体前端的旋钮位对应控制板的调节按键，安装后可直接通过外部旋钮操作，无需打开箱体即可完成基础参数调节，日常维护时仅需拆开顶部盖板即可完成接线调整与元件检修，操作便捷性适配桌面级设备的日常使用需求。
