桌面级3D打印设备配套开关电源结构

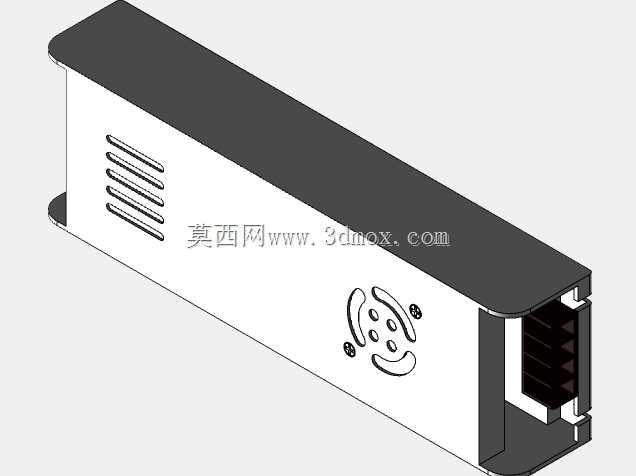

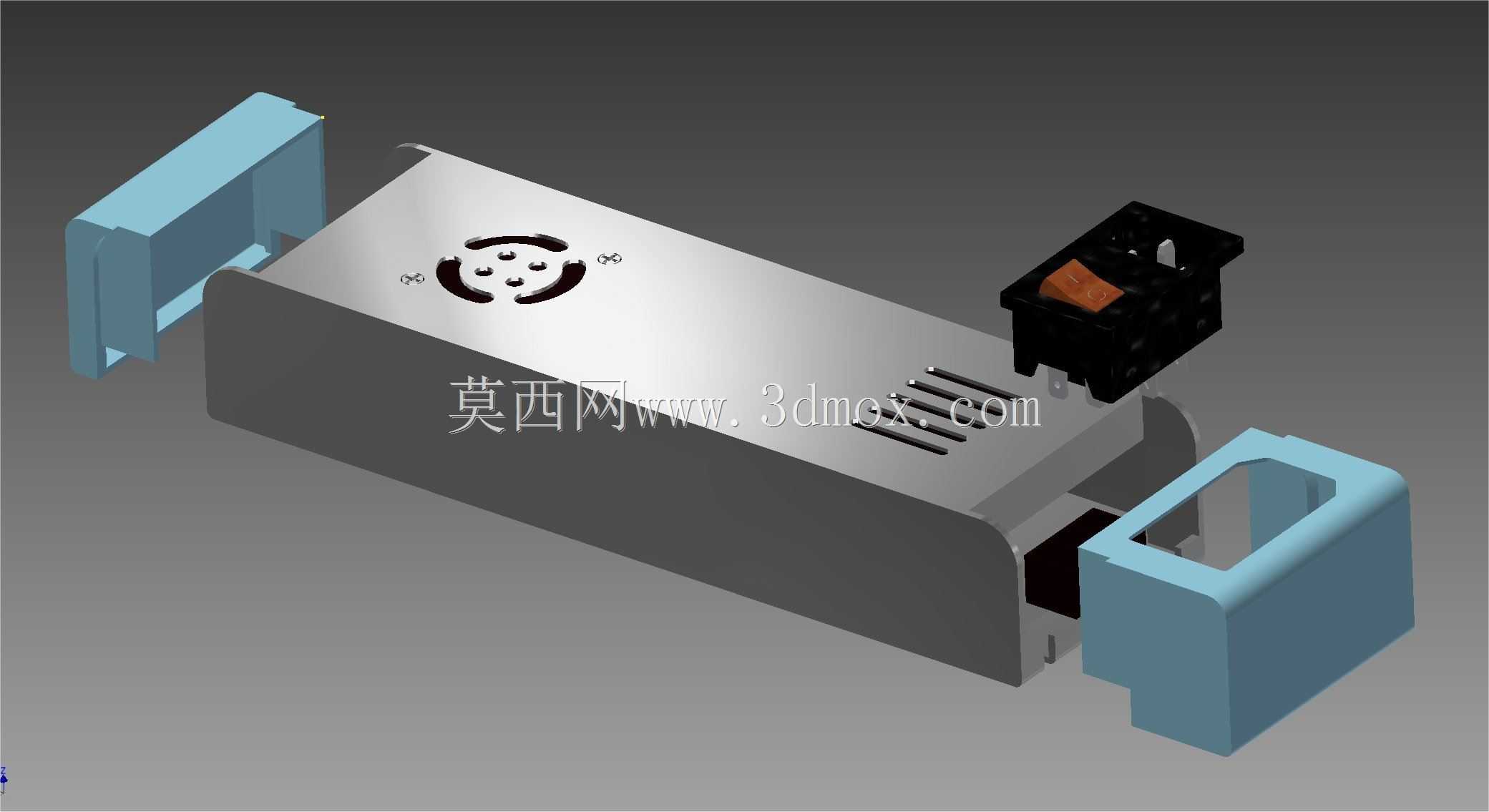

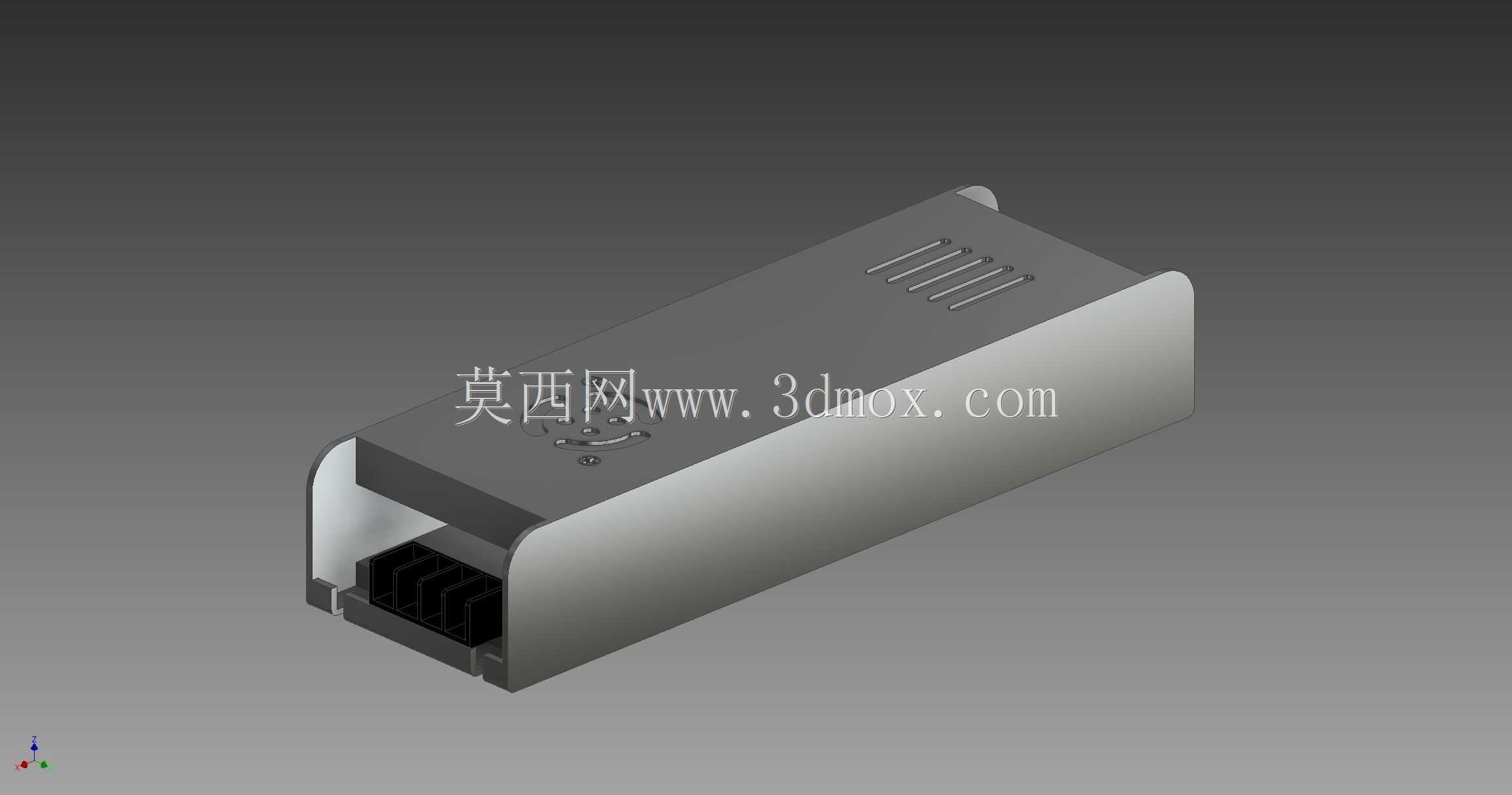

在桌面级熔融沉积3D打印设备的电气系统搭建中，供电单元的结构适配性直接影响整机的安装布局与运行稳定性，这款适配S-250-12规格的电源结构，正是针对DIY改装、小型商用3D打印机的供电需求完成的结构建模。日常设备运行时，该电源承担着将市电交流输入转换为12V直流输出的核心功能，20A的额定输出能力可同时覆盖主板供电、热床加热、挤出头加热、散热风扇运转的全链路用电需求，避免多电源分散布线带来的线路杂乱、接线故障风险。从设计思路来看，建模过程优先还原了电源本体的金属外壳结构，外壳表面的散热槽布局完全参照实物的散热需求设计，既保证电源长时间满负载运行时的热量散出通道，也通过壳体的弯折结构强化了外壳的结构强度，避免安装过程中受力变形挤压内部元器件。建模时同步还原了电源端部的接线端口结构，端口的凹槽深度、接线位的排布间距都严格匹配实物尺寸，方便设计整机电气仓时预留接线操作空间，避免出现接线端子与仓壁干涉、插头无法完全插入的问题。考虑到不少3D打印玩家会自行改装设备、替换不同规格的电源，建模时还配套设计了可3D打印的端盖结构，端盖的卡扣尺寸与电源壳体的安装槽完全适配，打印后可直接卡装在电源端部，既可以遮挡裸露的接线端避免误触短路，也能根据整机外观需求调整端盖配色，提升设备的整体美观度。从安装边界来看，该电源的长方体外形尺寸适配多数桌面级3D打印机底部电气仓的预留空间，壳体侧面的安装孔位间距符合常规电气件的安装标准，设计整机机架时可直接参照模型的孔位预留安装固定点，无需额外制作转接支架；壳体的圆角过渡处理也避免了安装时划伤线材、割破绝缘层的隐患。在实际应用场景中，除了桌面级3D打印机，该结构模型也可用于小型激光雕刻机、桌面级数控雕刻机等同功率需求的小型数控设备的电气仓布局设计，设计师可直接将模型导入装配环境，模拟电源与主板、驱动器、散热模块的位置排布，提前排查布线干涉、散热空间不足等问题，缩短整机研发的迭代周期。建模过程中对电源外壳的壁厚、内部元器件的占位空间都做了还原，可直接用于模拟电源的重量分布，为整机的重心调校提供参考，避免设备运行时因重心偏移出现晃动、打印精度下降的问题。
