12mm螺纹款金属按钮开关结构设计

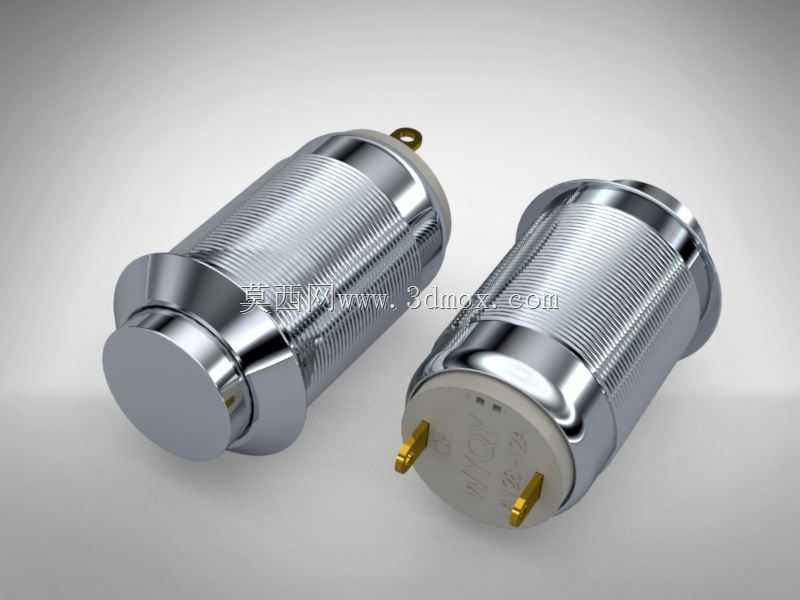

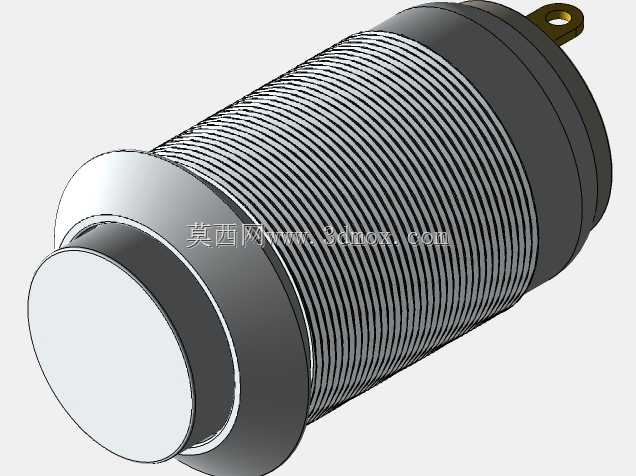

这款金属按钮开关在工业控制场景里的适配性很广，从小型桌面测试治具、分布式IO控制盒，到户外机柜的操作面板、食品加工设备的启停控制位都能见到同规格产品的身影，核心作用是完成控制回路的通断触发，给操作人员提供明确的操作反馈，相比塑料壳体的按钮，金属外壳的抗冲击、耐油污能力更强，在有切削液飞溅、轻微磕碰的车间环境里使用寿命更长。设计这款零件的时候，首先要卡准安装边界，螺纹公称直径12mm，对应的面板开孔尺寸要控制在12.2mm到12.5mm之间，开孔公差过大会导致按钮安装后晃动，防水密封圈压合不到位，公差过小则会出现装配卡滞，强行压入还会损伤外螺纹。按钮的头部做了圆弧过渡的平帽设计，操作面直径略大于安装螺纹外径，按压时的接触面积足够，操作人员戴薄劳保手套操作也不会打滑，帽沿和壳体之间预留了0.3mm的活动间隙，既不会出现卡滞，也能避免灰尘、细小金属碎屑从缝隙进入内部触点结构。壳体外部的滚花结构不是装饰设计，装配配套的锁紧螺母时，滚花面可以增加和橡胶密封圈之间的摩擦力，即使设备长期运行产生振动，螺母也不容易出现松脱，尾部的插针式接线端做了镀金处理，降低接触电阻，避免长期使用后触点氧化导致的接触不良，插针的间距符合通用低压控制件的安规距离要求，接线时不需要额外做绝缘隔离处理。内部的复位弹簧刚度经过匹配，按压力度控制在3N到5N之间，按压行程2mm左右，既有清晰的段落反馈，又不会因为按压力度过大导致长期操作疲劳，按钮的轴向窜动量控制在0.1mm以内，避免长期按压后出现头部歪斜的问题。做三维建模的时候，要重点还原外螺纹的牙型细节、滚花的纹理参数、尾部插针的位置度，这些细节直接影响后续装配干涉检查的准确性，如果是做面板集成设计，还要预留出按钮尾部的接线空间，插针接线后需要的纵深尺寸大概是螺纹长度加上15mm的接线余量，避免面板内部走线和其他元器件产生干涉。这类金属按钮通常自带IP65级的前端防护能力，建模时要把前端的硅胶密封圈结构还原出来，做设备整体防水仿真的时候，这个位置的密封压缩量是重要的检查项，密封圈的压缩量控制在20%到30%之间，既能保证密封效果，又不会因为压缩量过大导致按钮按压力度异常升高。
