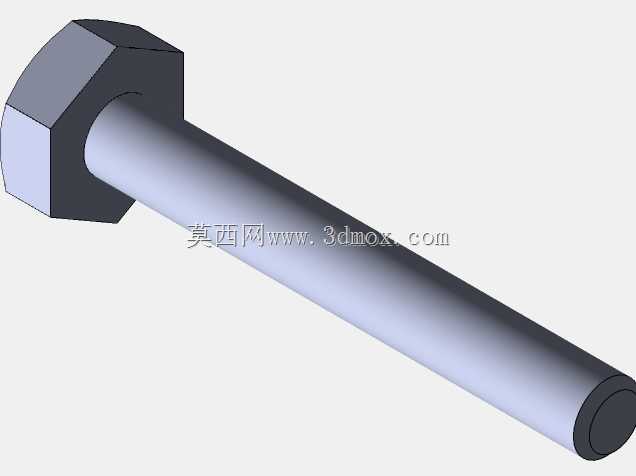

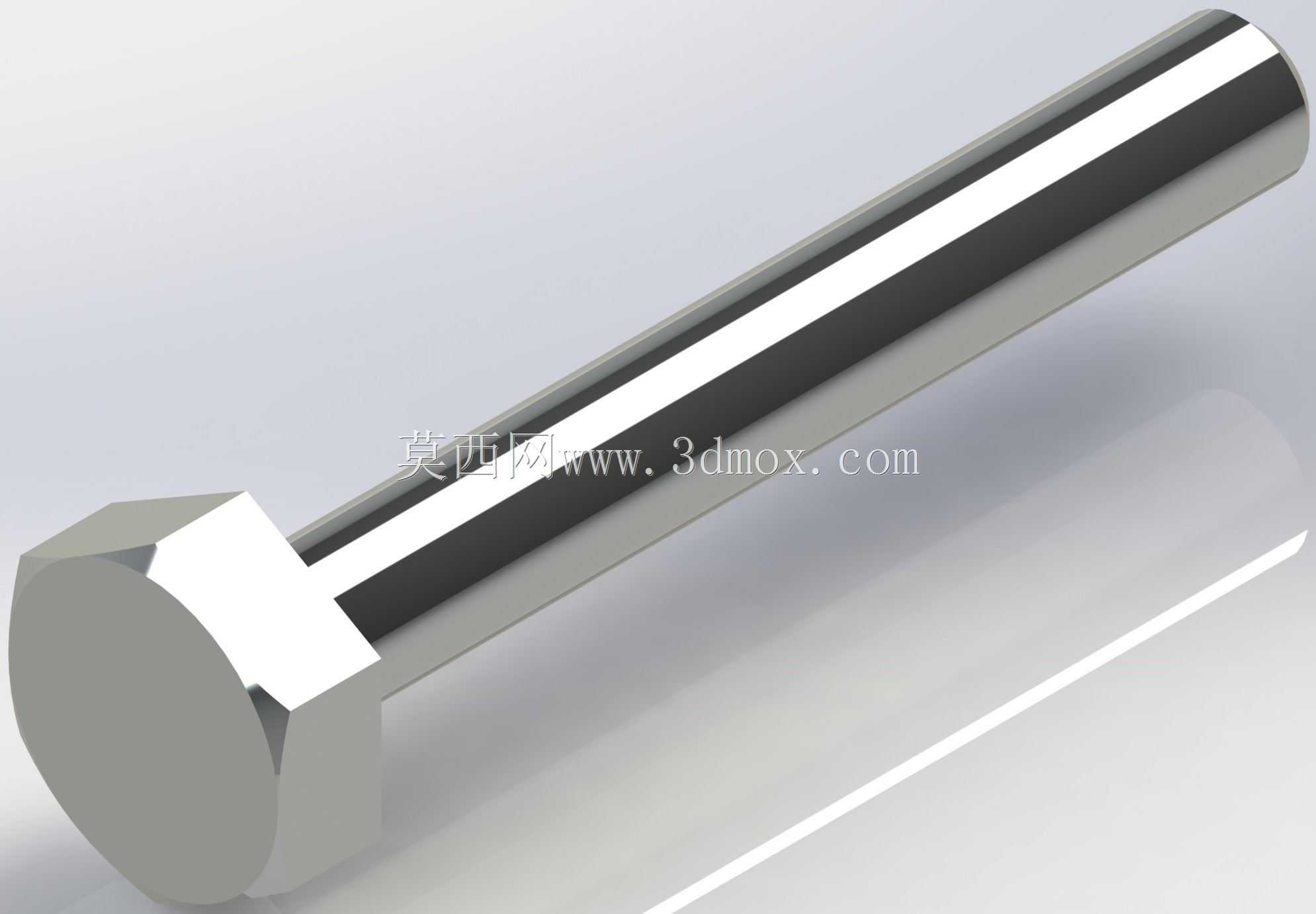

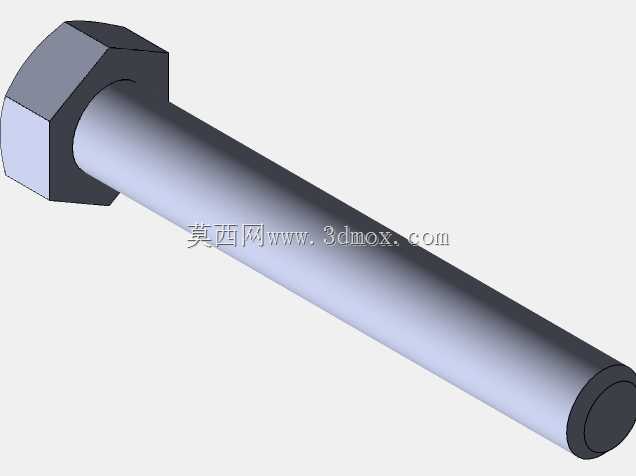

公制六角头全系列规格螺栓参数化设计

在各类机械设备的结构连接场景中，六角头螺栓是应用覆盖范围最广的可拆卸紧固元件，从普通机架的型材拼接、钣金护罩的固定，到传动部件的定位锁紧、液压管路的法兰对接，几乎所有需要实现刚性可拆卸连接的工位，都能见到这类标准紧固件的身影。这款公制六角头螺栓的设计完全贴合ISO 4014标准的尺寸公差要求，覆盖了标准内全系列的公称直径与螺杆长度规格，设计过程中优先考虑了实际装配的适配性，六角头部的对边尺寸、对角尺寸、头部厚度均严格遵循标准规定的公差带，能够适配常规呆扳手、套筒、梅花扳手的通用夹持尺寸，避免出现扳手打滑、无法卡入头部的装配问题。螺杆部分的尺寸设计区分了不同公称长度下的螺纹段与光杆段边界，光杆部分的外径公差控制在过渡配合区间，当需要穿过被连接件的光孔实现定位紧固时，能够起到一定的径向定位作用，减少连接副的横向窜动；螺纹段的牙型参数完全匹配公制粗牙螺纹的基本尺寸，能够与对应规格的标准螺母、螺纹孔实现顺畅旋合，不会出现卡滞、滑牙的问题。设计时同步关联了全系列规格的尺寸参数表，不同规格的螺栓模型可以通过参数驱动直接生成，不需要重复建模，能够大幅提升结构设计阶段的标准件调用效率，避免设计人员手动建模出现的尺寸偏差。从安装边界来看，不同规格的螺栓对应的头部沉孔尺寸、扳手操作空间预留量都可以通过模型直接测量获取，设计人员在排布连接点位时，可以直接参考模型的外形尺寸预留足够的装配操作空间，避免出现后期装配时扳手无法伸入、螺栓无法穿入的设计问题。螺栓的头部与螺杆过渡位置设置了标准要求的圆角过渡，能够减少应力集中，在承受交变载荷的连接场景下，降低过渡位置断裂失效的风险；螺杆末端的倒角设计也符合标准要求，能够快速对准螺纹孔或螺母入口，提升现场装配的效率。材质属性默认设置为常用的不锈钢参数，能够覆盖常规防腐要求的使用场景，设计人员也可以根据实际受力需求，调整材质参数匹配不同强度等级的合金钢、碳钢螺栓性能，满足不同载荷等级的连接需求。
