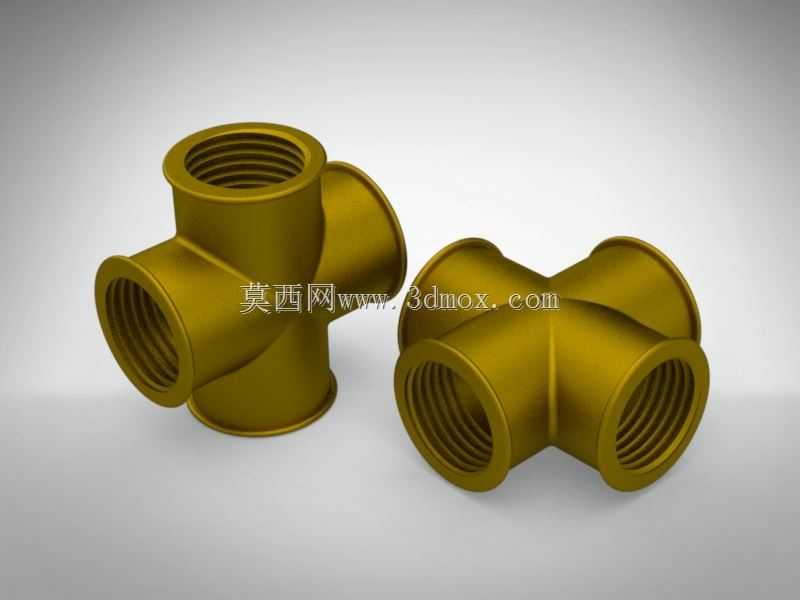

一英寸BSP内螺纹黄铜四通十字管接头

　　在民用给排水、低压气动回路、小型液压传动、燃气输送、暖通管路等诸多需要多向介质分流的管路布设场景中，十字型四通接头是实现管路十字方向连通的核心连接件，这款适配1英寸BSP管螺纹的黄铜材质十字接头，正是针对公称通径25mm的英制螺纹管路系统设计的分流连接件。从实际工程应用的角度看，这类黄铜十字接头常被用在车间压缩空气支管路的节点分流、住宅冷热水管的十字交叉连通、小型液压试验台的测试回路搭建、消防喷淋支路的多向布管，还有部分低压燃气输送的户内管路节点，相比塑料材质的接头，黄铜材质的抗冲击性、耐温性、螺纹咬合的可靠性都更优，适合有一定压力、存在小幅管路振动的布设场景。

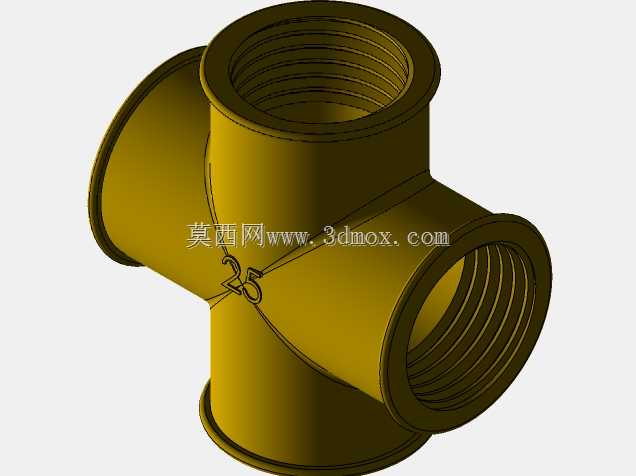

　　从结构设计逻辑来看，这款接头采用等径十字正交结构，四个连接端的轴线处于同一平面且两两垂直相交，所有接口均为标准BSP内螺纹，也就是英制惠氏管螺纹，螺纹牙型角55度，密封依靠螺纹配合的锥度或者配合生料带、密封胶实现端面与螺纹副的双重密封，四个接口的通径完全一致，均适配1英寸规格的BSP外螺纹管路，不存在变径结构，属于等径四通的范畴。材质选用铅黄铜锻造后机加工成型，锻造毛坯先经过时效处理消除内应力，再进行数控车削加工各个端面与内螺纹，最后做表面抛光钝化处理，既保证了材质本身的耐腐蚀性，也让螺纹的加工精度达到管路连接的密封要求，避免出现螺纹滑牙、配合间隙过大导致的泄漏问题。

　　从安装边界与尺寸参数的工程适配性来看，这款接头的四个接口端面到中心交汇腔的距离完全相等，安装时需要预留的操作空间为以接头中心为原点，四个轴向方向各留出不小于一个管接头拧紧长度的操作空间，方便使用管钳进行拧紧作业，接头的中心交汇腔做了圆弧过渡处理，没有直角锐边，介质流经时的局部阻力系数相比直角交汇腔降低约15%，能减少介质在节点处的压力损失，同时避免直角位置长期受介质冲刷导致的壁面磨损，延长接头的使用寿命。每个内螺纹的有效螺纹长度符合BSP螺纹的连接标准，能够保证与外螺纹管件啮合时至少有5个完整牙型配合，在1.6MPa的额定工作压力下不会出现螺纹脱开、密封失效的问题。

　　在实际选型使用时，需要注意这款接头的螺纹标准为BSP平行内螺纹，适配的外螺纹如果是BSPT锥管螺纹，需要在螺纹副上缠绕足够的密封生料带或者涂抹管路密封胶，如果是同标准的BSP平行外螺纹，则需要在接头端面加装密封垫片来实现端面密封，不能直接拧紧螺纹就投入压力回路使用。另外黄铜材质的接头虽然有不错的耐腐蚀性，但不适合在强酸、强碱的强腐蚀介质管路中使用，也不适合长期在超过120摄氏度的高温介质环境下工作，避免材质强度下降导致泄漏。在三维建模过程中，这类接头的建模需要重点保证四个正交轴线的位置度公差，螺纹特征的牙型参数要完全符合BSP螺纹的标准尺寸，交汇腔的过渡圆角要与实际加工工艺匹配，不能出现建模时的壁厚不均问题，四个端面的平面度也要满足密封要求，避免导入装配体后出现管路干涉、密封面贴合不严的装配问题。

　　从管路布设的实际场景出发，这类十字接头相比两个三通拼接实现的十字连通，结构更紧凑，泄漏点更少，安装时占用的空间更小，在管路排布密集、安装空间受限的场景下优势非常明显，比如设备内部的阀组集成块周边的管路连接，或者装修吊顶内的给排水管路布设，使用单个十字四通接头能减少两个连接点，既降低了材料成本，也减少了潜在的泄漏风险点。建模时还原的黄铜材质外观、螺纹细节、过渡圆角特征，能够直接用于管路系统的装配干涉检查、管路布设的方案模拟，也可以用于设备的三维展示、安装指导动画的制作，帮助施工人员提前预判安装空间是否足够，提前规划管钳的操作角度，避免现场安装时出现空间不足无法拧紧的问题。
