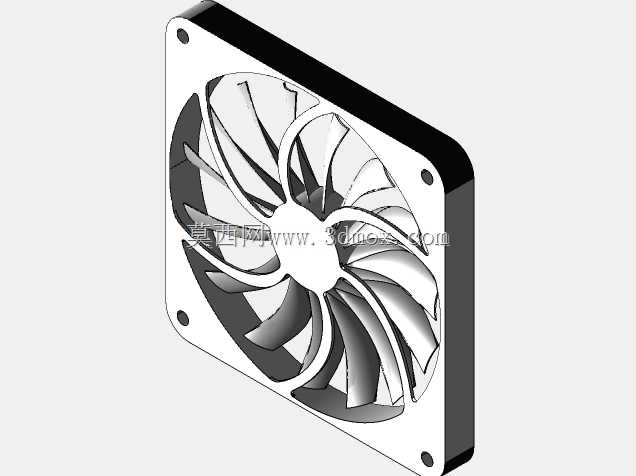

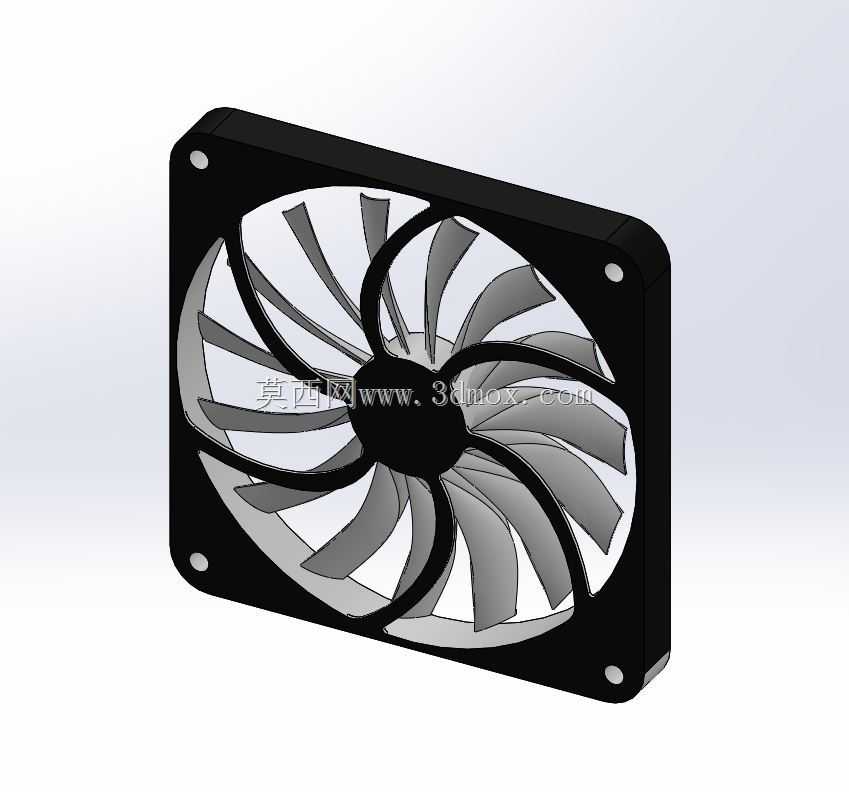

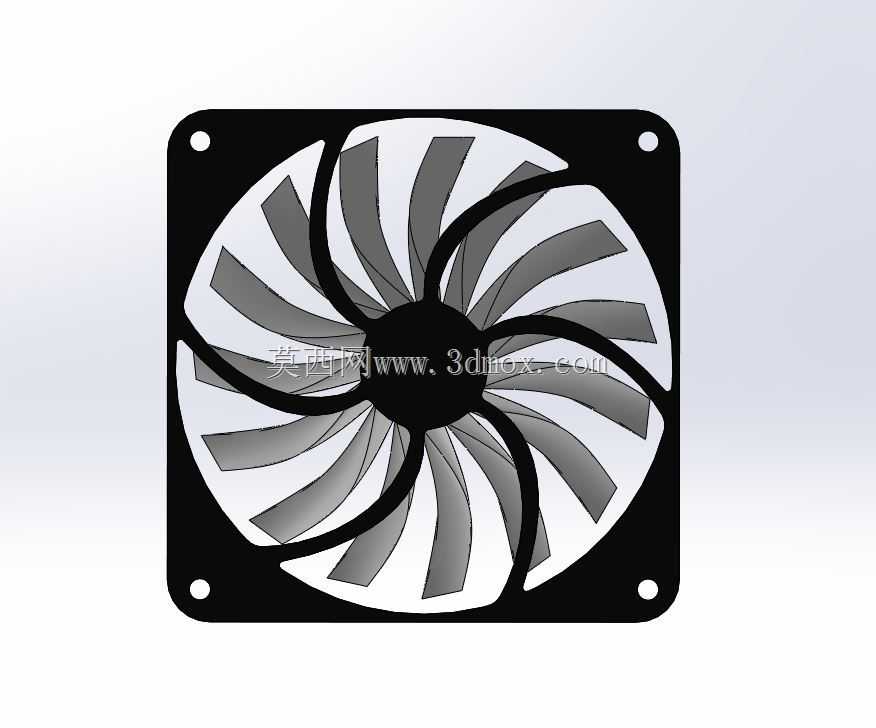

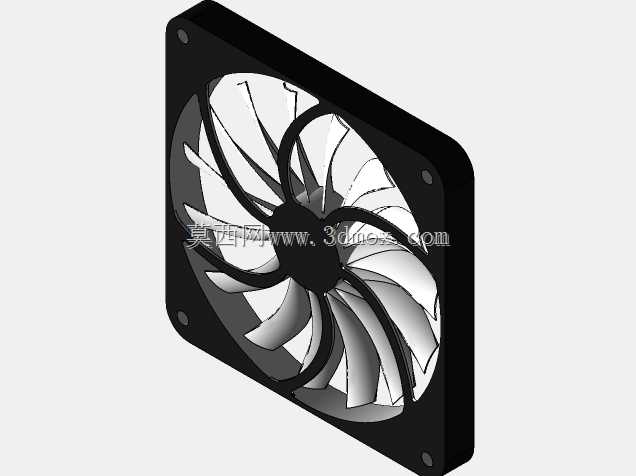

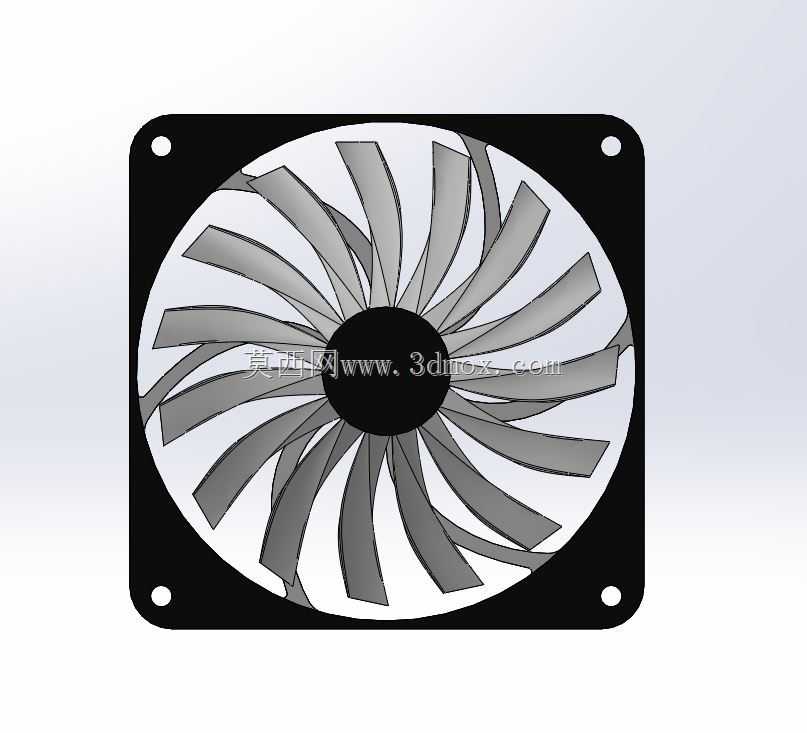

120mm镰刀滑流结构散热风扇

这款120mm规格的轴流散热风扇，核心采用镰刀型滑流扇叶构型，主要面向紧凑空间内的电子设备、工控机箱、小型散热模组的通风散热场景，可直接适配标准120mm风扇安装位，四个角预留的安装孔位完全匹配常规M3/M4规格的固定螺丝，安装边界严格控制在120mm见方的平面范围内，整体厚度适配常规薄型散热工位的装配需求，不会与周边的PCB板、电容、散热鳍片产生结构干涉。从扇叶的气动设计逻辑来看，镰刀型的叶型前缘做了顺滑的弧度处理，能够在低转速区间切入气流时减少叶尖涡流的产生，滑流构型的叶身曲面顺着气流流向做渐进式的倾角变化，相比常规直板扇叶，能够让气流顺着叶表平滑导出，降低气流分离带来的紊流噪音，同时提升同转速下的有效风压，让气流能够穿透密集的散热鳍片间隙，带走核心发热元件的累积热量。在实际设备应用中，这类120mm规格的风扇既可以单独作为机箱排风、进风单元使用，也可以多颗组合搭配水冷排、风冷散热器使用，扇叶的动平衡校准预留了足够的调整余量，在长期高转速运行时能够降低径向跳动带来的振动，避免振动传递到机箱结构上产生共振异响。设计过程中针对扇叶与外框的间隙做了严格的尺寸管控，间隙控制在合理范围内既不会因为间隙过小导致扇叶转动时擦碰外框，也不会因为间隙过大造成叶尖漏风损失风压，外框采用方形直角结构，相比圆形框体更便于在平面工位上固定，也能更好的贴合安装面减少缝隙漏风。扇叶的曲面造型经过多轮气动调整，能够让吹出的气流呈现集中的柱状流态，不会过早发散，在有限的安装距离内能够将气流直接输送到需要散热的核心区域，对于内部空间局促、风道长度较短的小型设备来说，这种流态的气流能够有效提升散热效率，避免热量在设备内部窝存。
