直流24V转12V车载电源转换模块结构设计

　　在车载电子、工业低压配电、小型工控设备供电场景中，不同电压等级的负载匹配一直是结构设计与电气适配的常见需求，这款24V转12V的降压转换模块，就是针对这类跨电压供电需求做的结构落地设计。从实际应用场景来看，这类模块最常出现在商用车后装电子改装场景——原车车载电网多为24V直流供电，但后装的行车记录仪、车载导航、小型传感终端、车载照明配件多为12V额定输入，直接接入会直接烧毁负载，这时候就需要这类降压模块做电压转换；除此之外，在小型分布式工控柜里，24V是PLC、传感器的常用供电电压，但部分小型继电器、信号指示灯、散热风扇额定电压为12V，也会用到这类转换模块做局部供电适配，不用额外布设独立的12V供电回路，能有效简化柜内布线。

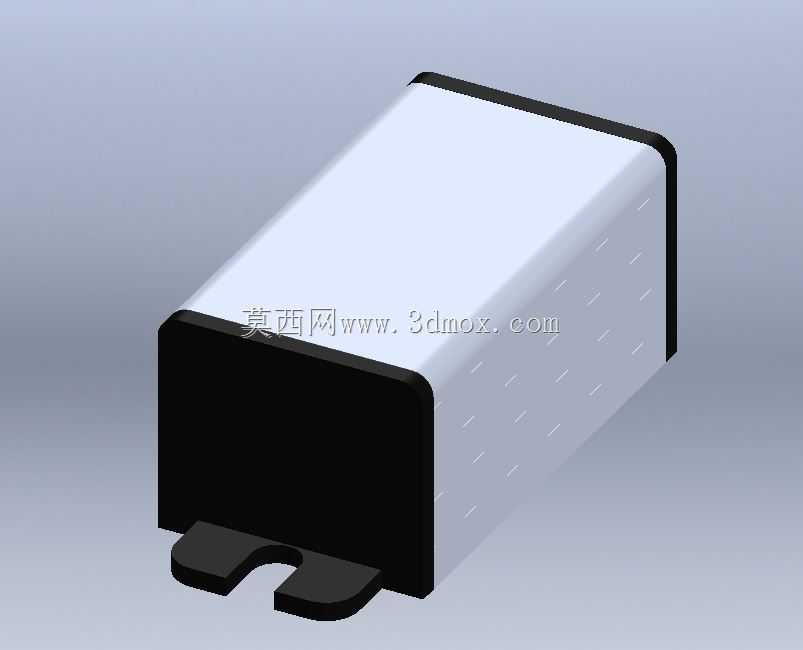

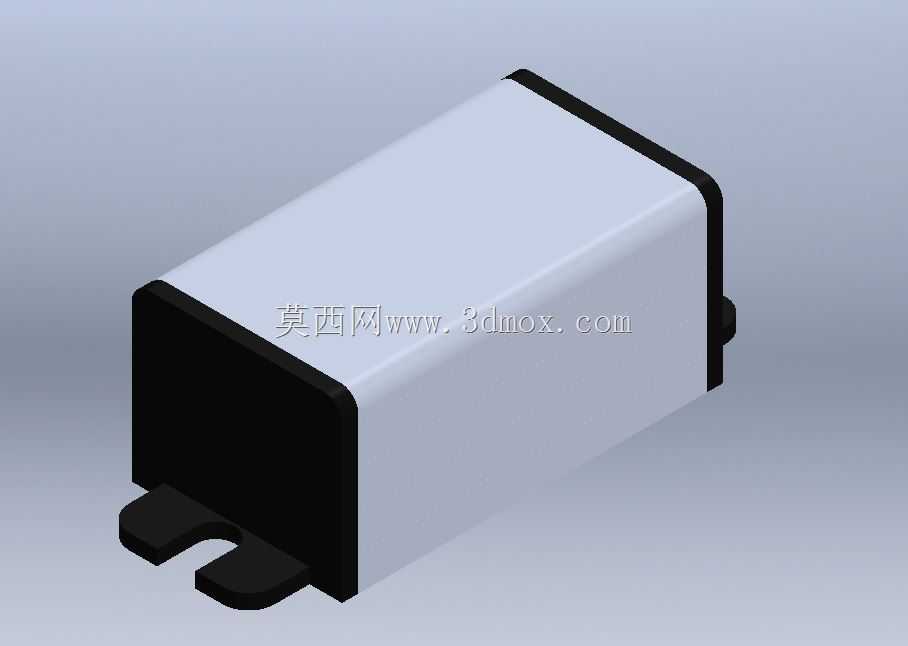

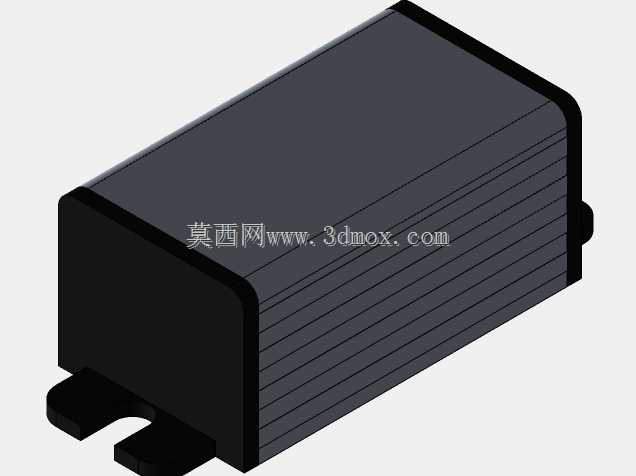

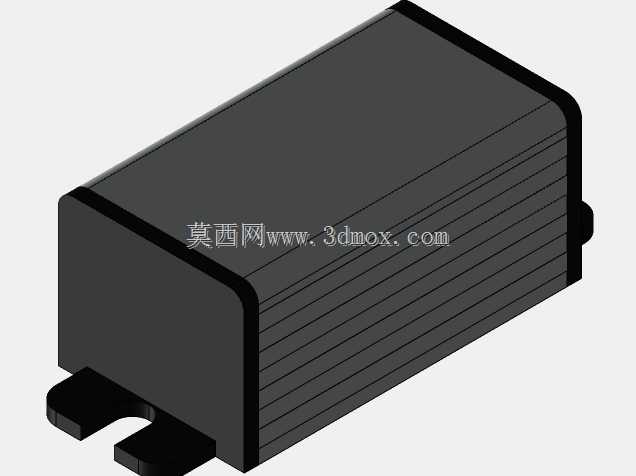

　　从功能特性来看，这款模块采用全封闭塑壳结构，壳体分为主体浅灰色绝缘壳体与两端黑色端盖，输入端与输出端的接线结构从端盖侧方引出，避免接线部位直接暴露在积灰、凝露的使用环境中，适配车载颠簸、工控柜内多尘的使用工况。壳体底部设计了带安装孔的固定支脚，两个支脚的开孔间距做了适配常规安装面的尺寸设计，既可以用M3螺丝直接固定在设备钣金安装面上，也可以配合扎带绑定在布线槽旁的安装轨上，安装方式灵活，不需要额外设计定制安装支架，能减少现场安装的加工工作量。

　　设计过程中，首先考虑的是内部电路的排布空间，降压电路的整流元件、功率电感、滤波电容都有固定的占位尺寸，壳体内部的容腔尺寸要完全容纳所有电路板元件，同时预留足够的电气安全间隙，避免高压侧与低压侧的爬电距离不足带来的安全隐患；其次是散热需求，这类降压模块在满负载运行时功率元件会产生一定热量，全封闭壳体虽然防护性好，但如果壳体壁厚设计过厚会阻碍热量散出，因此壳体主体的壁厚做了均匀的薄壁设计，既能保证结构强度，又能让内部热量通过壳体壁面均匀散出，避免局部积热导致元件寿命缩短。两端的黑色端盖采用卡扣配合的方式与主体壳体连接，不需要额外打螺丝固定，装配时直接将装好元件的电路板从端部推入壳体，再扣上端盖即可完成整机组装，能有效提升批量装配的效率，减少装配工序的工时消耗。

　　从安装边界来看，模块整体为长方体造型，没有外凸的不规则结构，整体占用的安装空间规整，在做设备布局时可以直接按长方体预留安装位，不需要额外避让异形结构；底部支脚的突出高度做了控制，让壳体底面与安装面之间留出微小间隙，既可以避免安装面的不平整顶坏壳体，也能让壳体底部有一定的空气流通空间辅助散热。接线端的位置设置在壳体的短边侧方，接线完成后线束可以顺着设备布线方向引出，不会出现线束弯折半径过小的问题，也不会额外占用壳体上下方的安装空间，适配柜内、车载内饰板内这类狭窄安装空间的布设需求。

　　在结构细节处理上，壳体的所有边角都做了圆角过渡，没有尖锐的飞边棱角，一方面是注塑加工时能提升塑料熔体的流动性，减少注塑缺陷，另一方面在安装操作时也能避免划伤操作人员的手部，同时在车载颠簸工况下，圆角结构也能减少应力集中，避免壳体边角受振动冲击出现开裂。支脚的安装孔做了沉台设计，螺丝锁紧后螺丝头不会突出支脚表面，不会出现螺丝头刮擦周边线束、干涉其他部件安装的问题。端盖与主体壳体的配合面做了一圈止口结构，装配后能实现较好的贴合密封效果，阻挡日常使用中的灰尘、溅水进入壳体内部，提升模块在复杂工况下的运行可靠性。

　　做这类电源转换模块的结构设计时，很容易忽略实际使用中的布线与安装便利性，很多同类产品为了压缩体积把接线端设置在壳体端面，导致接线后线束垂直于安装面突出，在狭窄空间里根本无法完成安装，这款设计把接线端设置在侧方，就是充分考虑了实际安装场景的空间限制；另外很多同类产品的固定支脚直接与壳体主体做等厚连接，在车载长期振动的工况下，支脚与壳体连接的位置很容易出现应力断裂，这款设计在支脚与壳体连接的位置做了加厚的过渡圆角，分散振动带来的应力集中，提升长期使用的结构强度。
