桌面便携轴流送风风扇结构设计

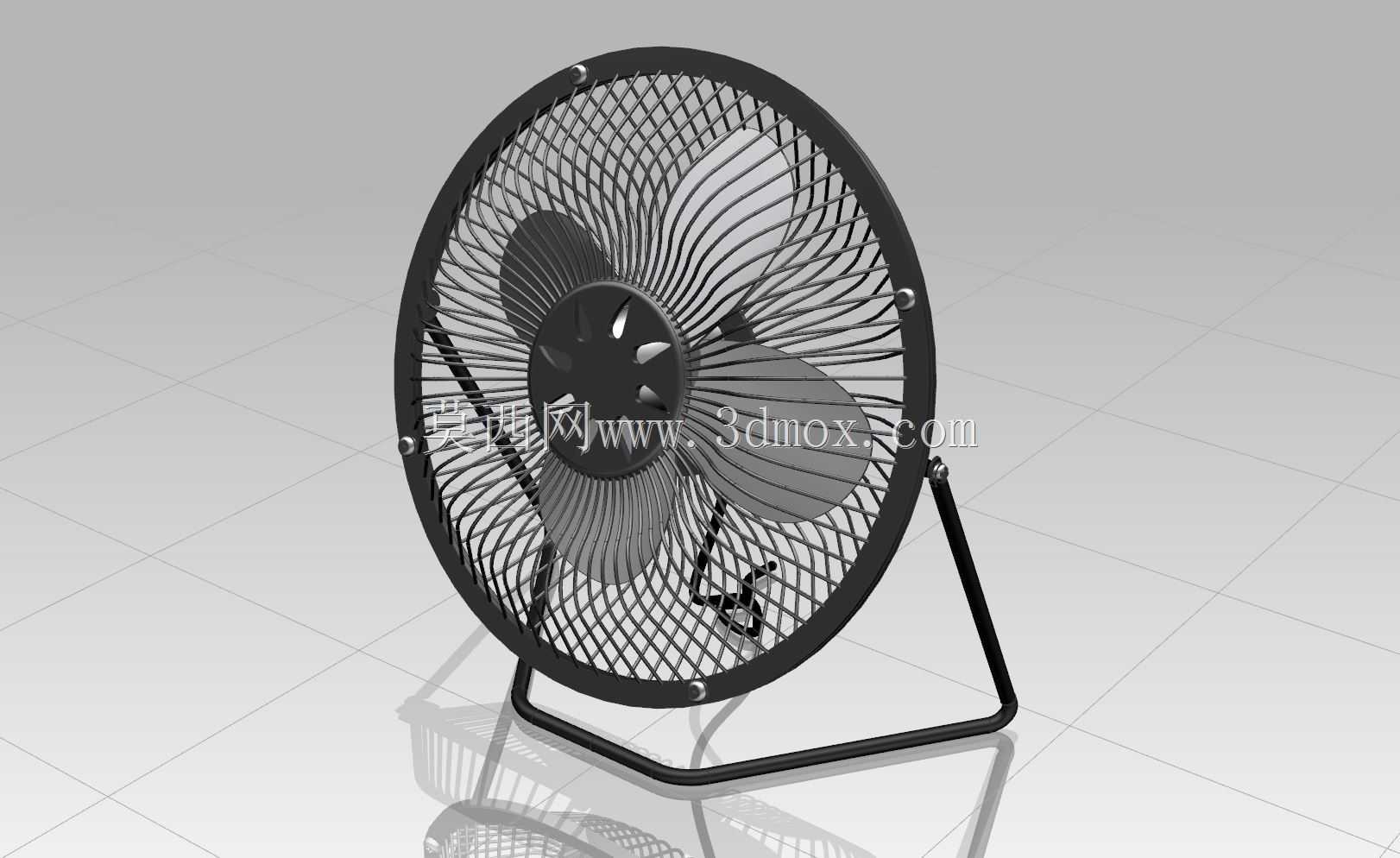

这款桌面送风设备的设计，首先锚定小范围个人送风的核心场景，覆盖办公工位、宿舍桌面、小型临时作业点这类需要近距离定向送风的使用环境，区别于工业大流量风机的广域覆盖需求，它的送风距离控制在1.5米以内，风速梯度设计贴合人体近距离使用的舒适感，不会出现直吹过硬导致的体感不适。从功能实现逻辑来看，核心送风单元采用三叶后掠式轴流叶片，叶片曲面的弧度经过反复调整，在保证额定转速下送风量达到每小时240立方米的同时，将叶片切割气流产生的紊流噪音控制在42分贝以内，适配需要安静环境的使用场景。防护结构采用同心圆加径向筋条的网罩设计，网罩筋条的间隙严格控制在8毫米以内，避免使用过程中手指误入触碰运转风叶的安全隐患，网罩通过周向均匀分布的4个卡扣与前壳体连接，不需要额外紧固件就能完成固定，日常拆解清洁扇叶时不需要借助工具，徒手就能完成拆装。支撑结构采用一体式弯折金属支架，支架底部形成U型支撑面，和放置平面的接触长度达到180毫米，保证设备放置时的抗倾覆能力，即使受到侧面轻微碰撞也不会翻倒，同时支架和主机身的连接采用阻尼转轴结构，可以在0到120度的范围内调整送风俯仰角度，使用者可以根据自身坐姿和位置灵活调整送风方向，不需要挪动整个设备。设计过程中优先考虑结构的易装配性，整个设备的零部件数量控制在27件，所有塑料壳体的卡扣连接位都做了导向斜角设计，装配时不需要反复对位就能快速卡合，内部电机的安装位设置了十字形减震胶垫，能够吸收电机运转时产生的微幅振动，避免振动传递到支撑面产生共振噪音。整机的最大外轮廓尺寸控制在直径220毫米，前后厚度160毫米，放置在桌面时占用的平面面积不足0.04平方米，不会挤占过多桌面操作空间，供电接口设置在机身背部下方，走线时可以顺着支架的空隙排布，避免桌面线缆杂乱。风叶的动平衡等级设定为G2.5级，在每分钟1200转的额定转速下不会出现明显的抖动，长期运转也不会因为动平衡偏差导致轴承异常磨损，延长设备的整体使用寿命。网罩的表面采用哑光喷塑处理，不会在灯光下产生反光干扰视线，支架的金属表面做了防锈喷粉处理，即使在相对湿度较高的环境下长期使用也不会出现锈蚀掉漆的问题。
