卷尺配套挂绳末端夹持固定夹具结构

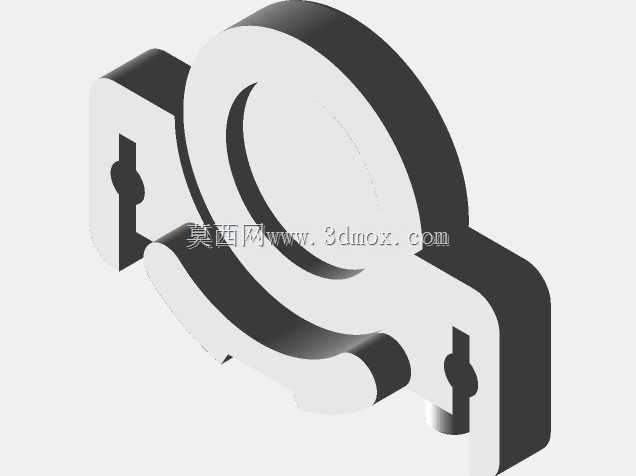

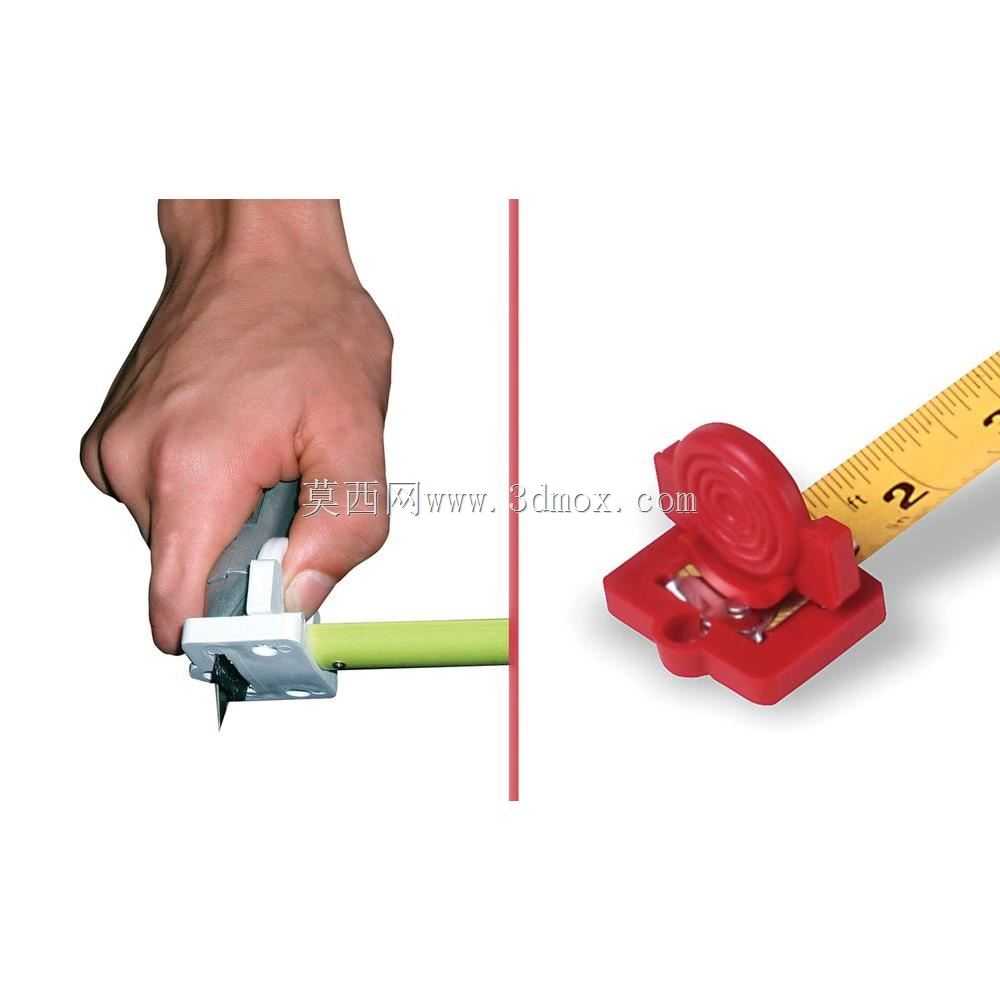

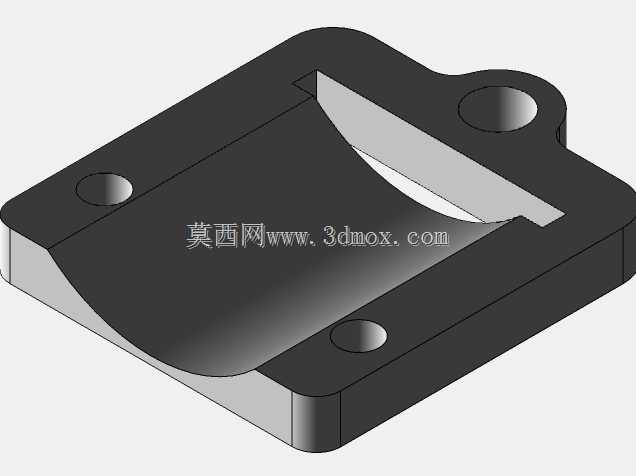

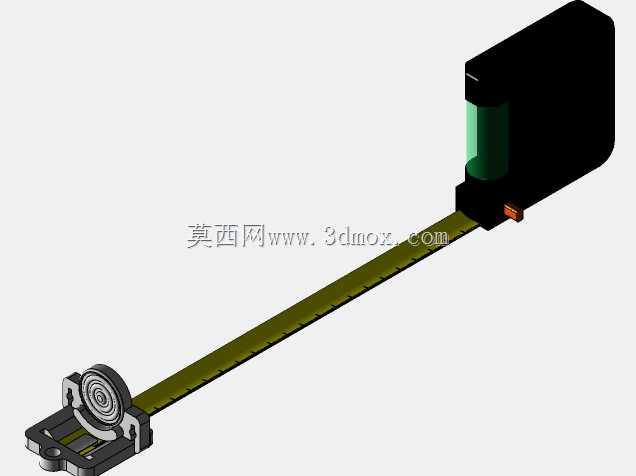

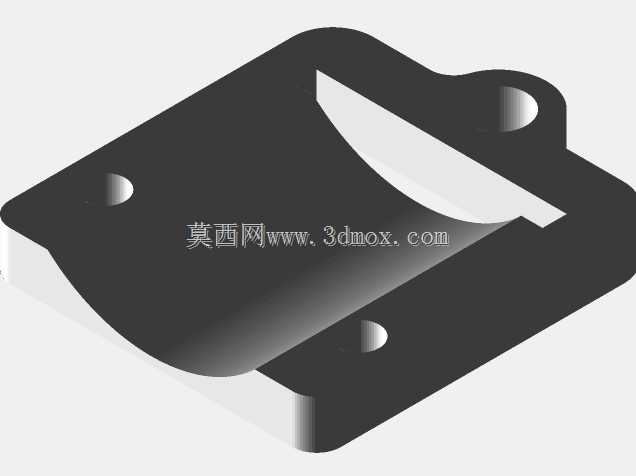

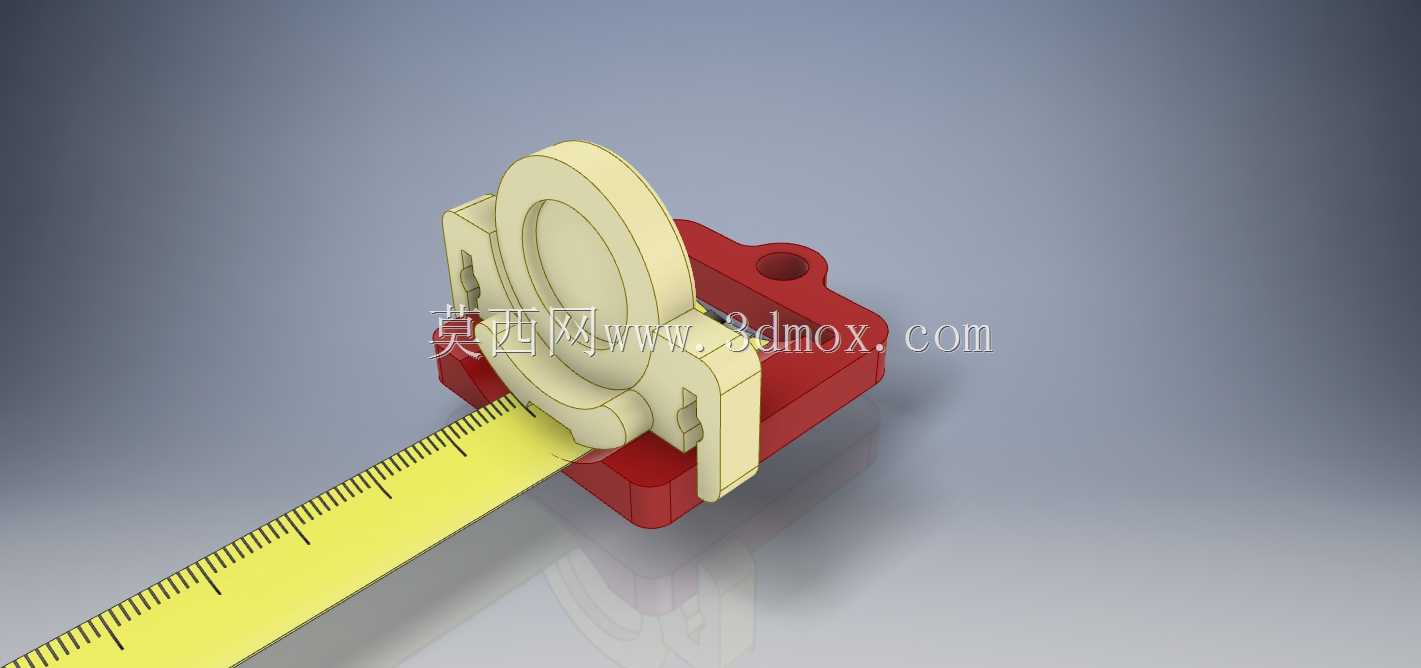

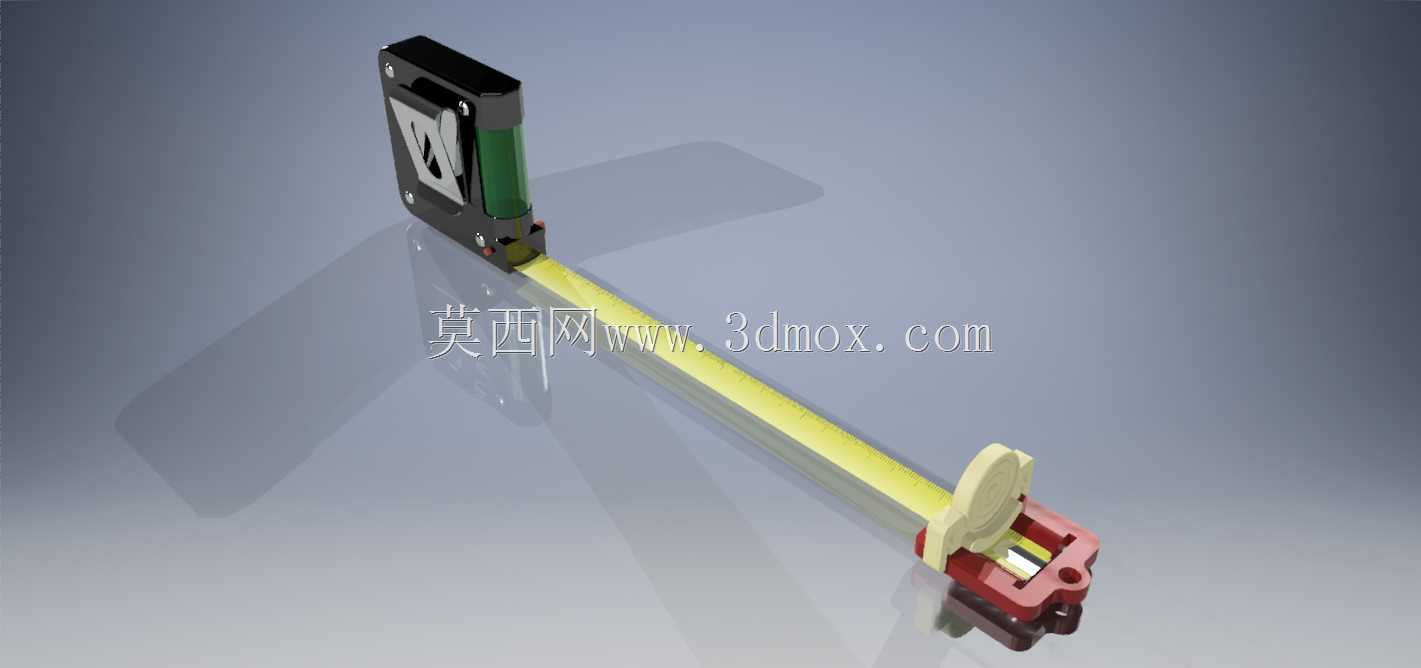

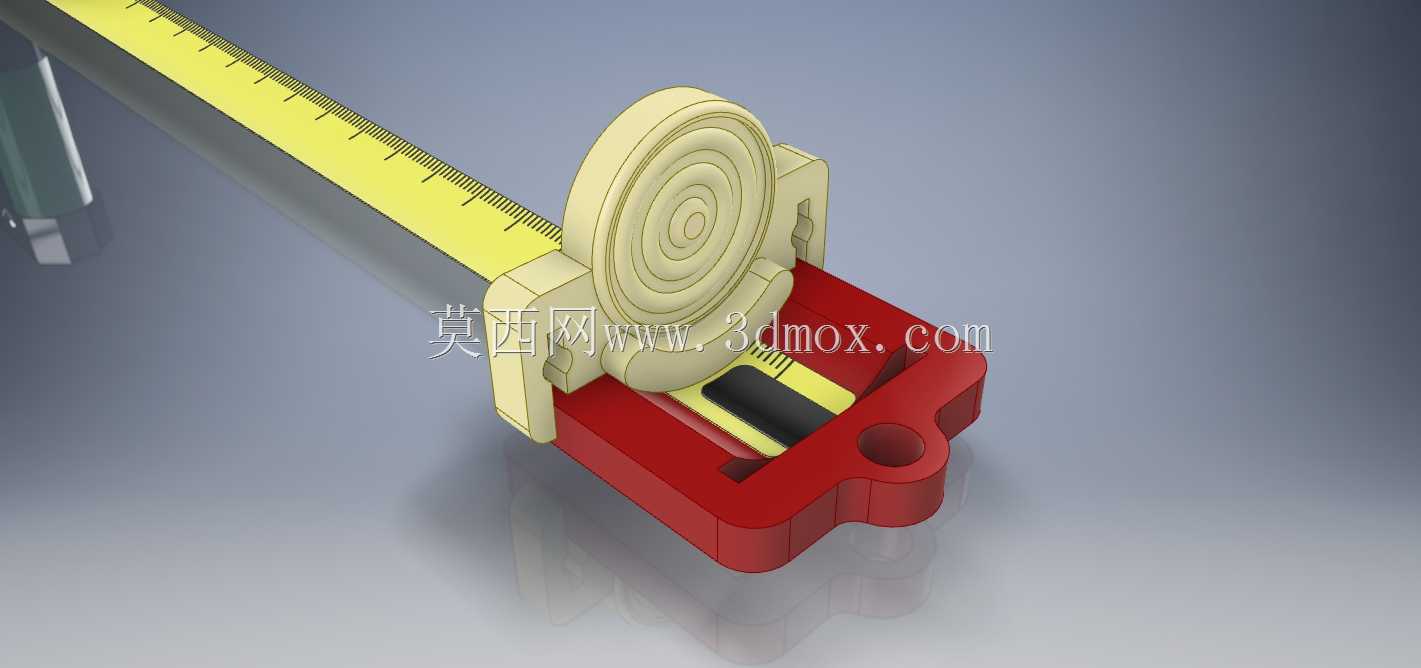

这类挂绳末端固定夹具，主要适配手持测量卷尺的便携挂装场景，在高空作业、户外勘测、车间巡检等需要频繁取用卷尺的工况中，能避免卷尺从作业人员腰间、工具挂带处滑落，减少工具跌落损耗与高空坠物风险。夹具整体采用分体式组合结构，主体夹持部分做了适配卷尺挂绳端头的卡槽设计，卡槽内侧预留了0.8mm的防滑压纹余量，当挂绳端头卡入后，通过侧边的快锁压块实现径向锁紧，不需要额外借助螺丝刀等工具，单手即可完成挂绳与夹具的拆装操作。从结构设计逻辑来看，夹具的安装对接端做了与卷尺侧部挂点匹配的定位凸台，凸台尺寸严格匹配常规5米钢卷尺侧部的挂装孔位，安装时凸台卡入挂孔后旋转90度即可完成轴向限位，不会出现使用过程中松脱打转的问题。夹具的外露操作部分做了圆弧倒角处理，所有棱边都做了R0.5的倒钝，避免作业人员揣取工具时刮蹭工作服或者划伤皮肤。夹持挂绳的部位做了渐变式的线槽设计，能适配直径2mm到4mm的不同规格编织挂绳、尼龙挂绳，线槽底部预留了1mm的形变让位空间，当压块锁紧时不会因为过度挤压切断挂绳纤维，能保证挂绳的抗拉强度保留在原绳的85%以上。从安装边界来看，夹具整体装配完成后突出卷尺本体的厚度不超过12mm，不会额外增加卷尺的握持负担，日常收纳进工具包时也不会因为突出结构勾挂包内其他工具。夹具的受力部位做了局部加厚处理，在挂绳承受5kg拉力的工况下，结构形变不超过0.1mm，能满足日常作业中卷尺挂装的强度需求，同时整体结构没有冗余设计，零件数量控制在3件以内，加工时可以采用注塑成型批量生产，装配工序简单，不需要复杂的工装辅助就能完成整机组装。在实际使用过程中，夹具的解锁压块设置在侧方握持时拇指刚好能触碰的位置，作业人员不需要把卷尺从腰间取下，单指按压就能快速解除挂绳与夹具的锁定，快速取下卷尺开展测量作业，测量完成后对准卡槽推入即可自动锁止，整个操作流程不超过两秒，能有效提升频繁取用工具时的作业效率。
