可调式高架摄像设备安装支撑机架

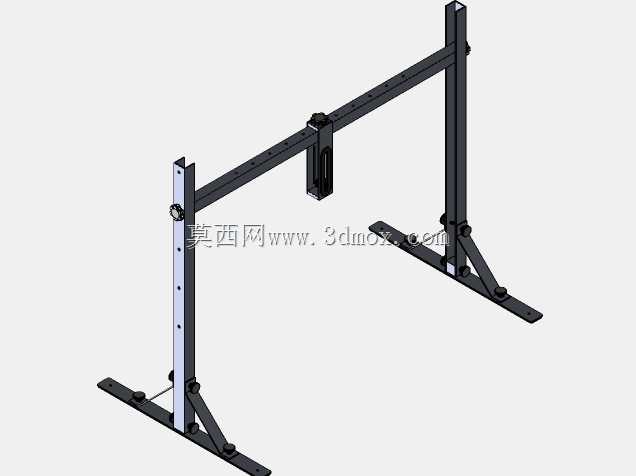

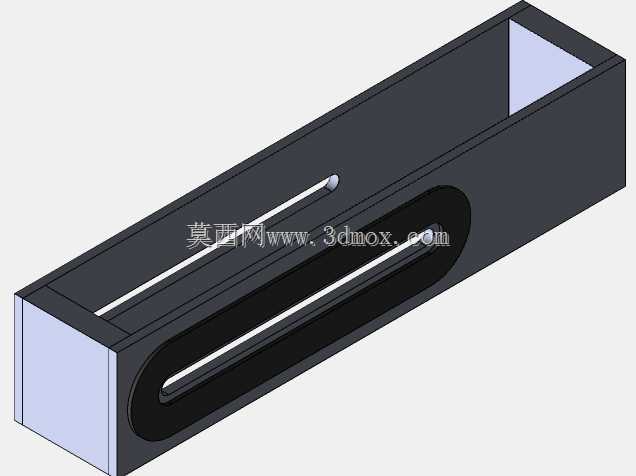

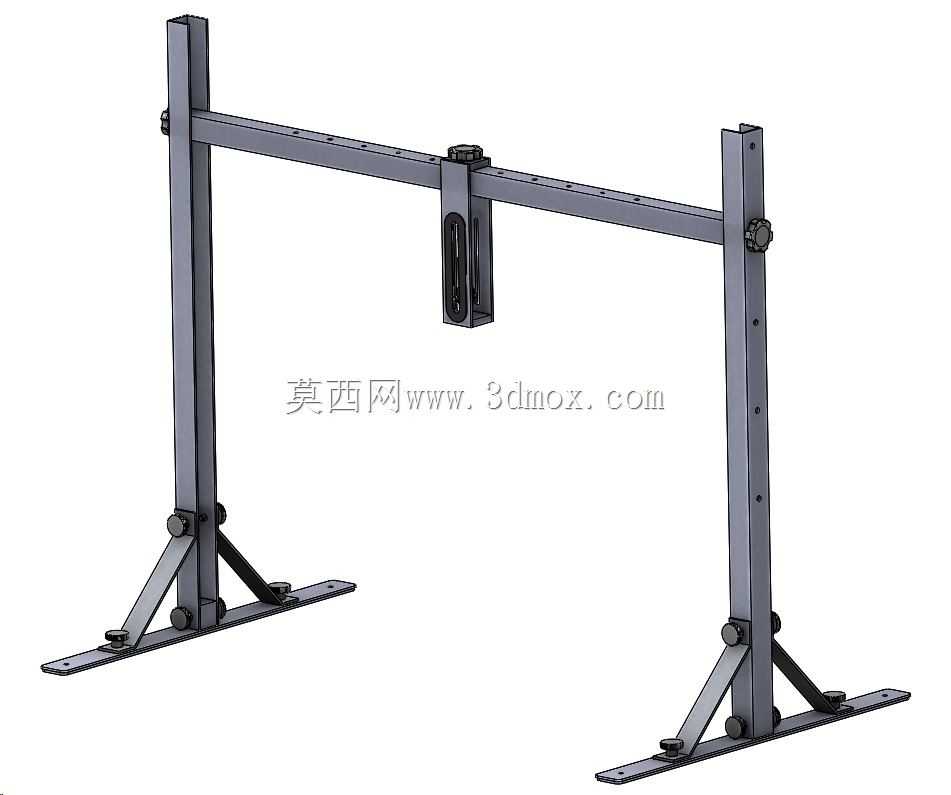

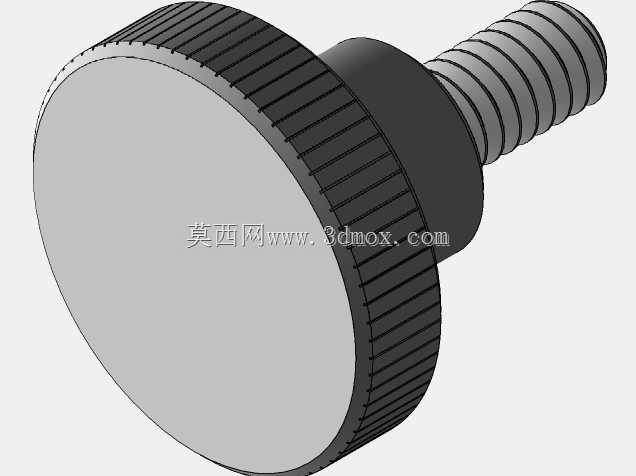

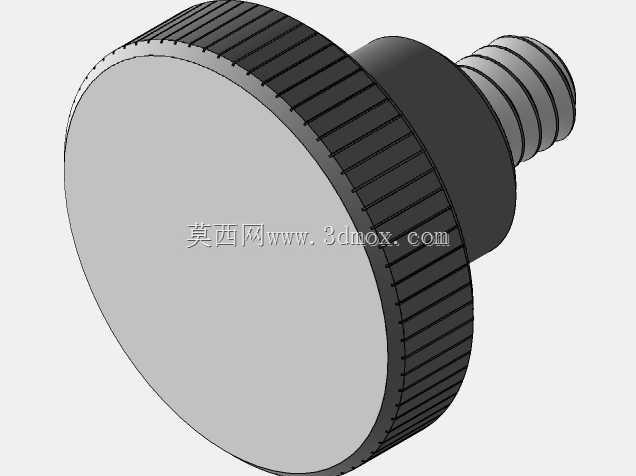

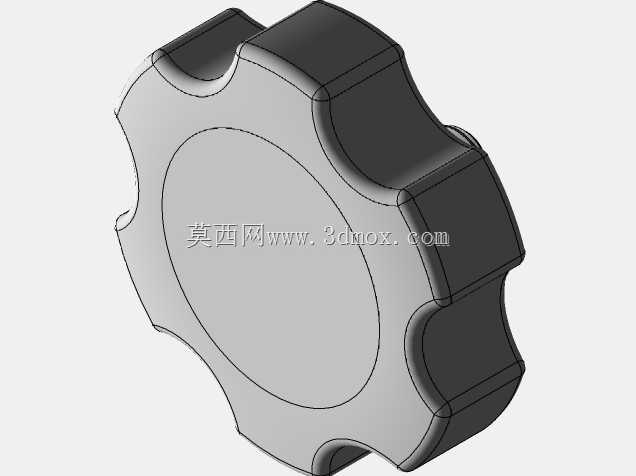

这款可调高架摄像支撑结构，主要面向演播室录播、直播场景俯拍、工业产线视觉检测工位、教学录课机位布置等需要高位架设摄像设备的场景，解决常规三脚架无法实现跨区域高位悬空架设、机位调整灵活性不足的问题。从结构设计来看，整体采用门式双立柱加横向横梁的框架形式，底部设置带安装孔的落地支撑脚，每个支撑脚搭配斜向加强筋与立柱连接，通过螺栓锁付实现结构刚性强化，避免设备架设后出现晃动偏移，保障摄像画面的稳定性。横向横梁与两侧立柱采用可滑动锁付结构，拧松锁紧旋钮后，横梁可沿立柱竖向滑槽上下移动，实现架设高度的无级调整，适配不同拍摄高度的需求；横梁上开设等距排列的安装孔位，摄像设备挂载滑座可沿横梁横向滑动，调整到位后通过螺栓锁止，能够覆盖横向不同位置的拍摄点位，无需挪动整体机架即可完成横向机位调整。挂载滑座自带竖向安装槽，可兼容不同尺寸的摄像设备快装板，滑座与横梁的连接部位设置防滑垫片，锁付后不会出现滑移下坠的情况。从安装边界来看，双立柱的底部支撑脚向外侧延伸，安装时需保证支撑脚完全贴合安装平面，通过膨胀螺栓或压块将支撑脚与地面/台面固定，预留的安装空间需覆盖两侧支撑脚的外轮廓跨度，同时要留出横梁上下调整的竖向活动空间，避免调整过程中与周边其他设备发生干涉。设计过程中优先考虑了结构的可调性与刚性平衡，所有滑动配合面均采用间隙配合，既保证调整时滑动顺畅无卡滞，又不会因间隙过大导致锁付后出现旷量，斜撑的角度经过受力校核，在挂载常规重量的摄像设备时，立柱的形变量控制在允许范围内，不会影响拍摄画面的清晰度。实际使用时，可根据拍摄需求先粗调横梁高度，锁付两侧立柱的锁紧旋钮后，再横向调整摄像滑座的位置，最后微调设备的拍摄角度，整个调整过程无需借助额外工具，徒手即可完成所有锁付操作，适合需要频繁调整机位的使用场景。结构的所有连接部位均采用标准紧固件，后期维护更换配件十分便捷，型材主体采用金属材质，表面做防锈喷塑处理，能够适应室内常规使用环境的温湿度条件，长期使用不会出现锈蚀掉漆的问题。
