三风机V型风冷冷凝器结构设计

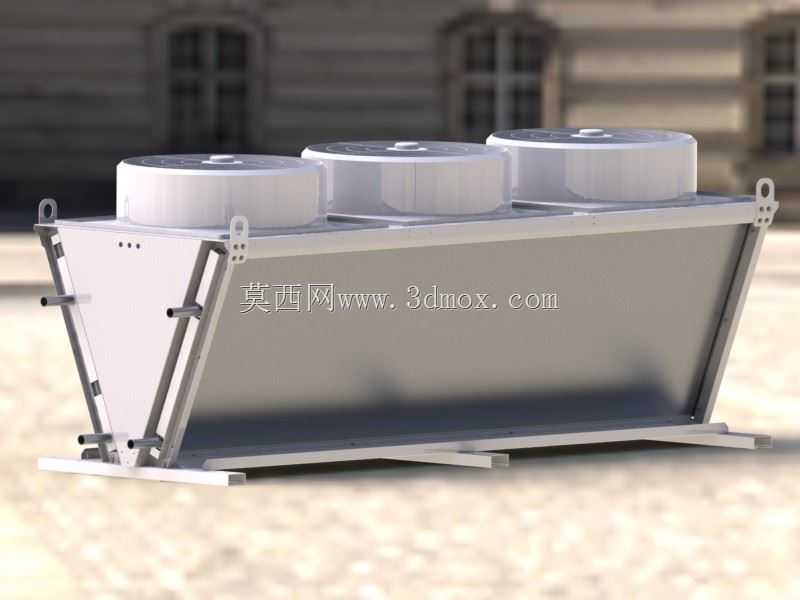

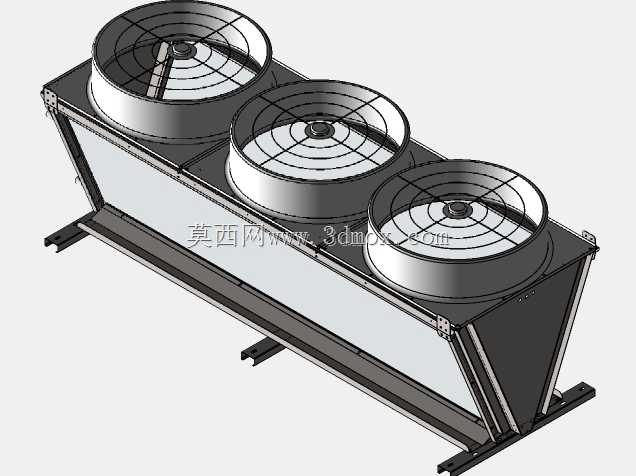

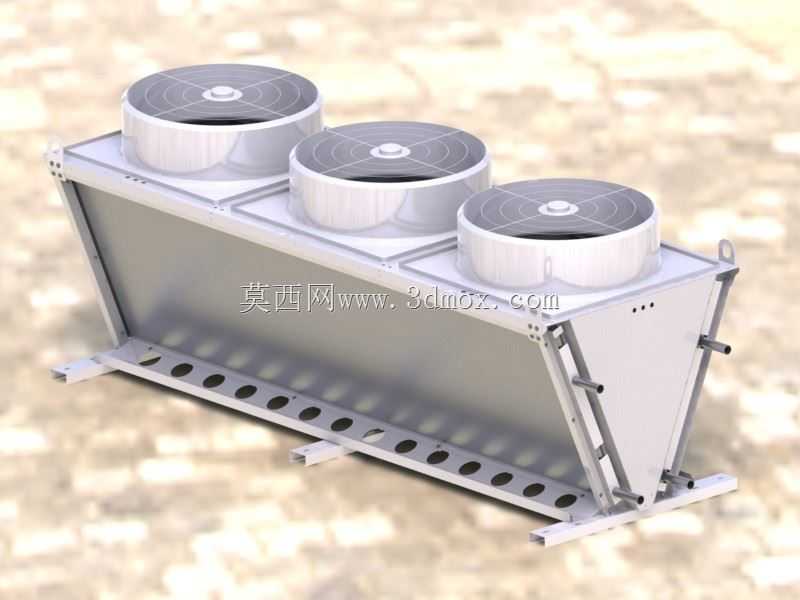

这款三风机布置的V型风冷冷凝器，主要应用在中小型商用制冷机组、工业冷水机、冷库室外换热单元场景中，核心作用是将制冷回路中高压高温气态制冷剂携带的热量，通过强制对流换热散发到外界空气当中，让制冷剂完成冷凝液化的相变过程，为整个制冷循环提供稳定的高压液态冷媒供给。从结构设计逻辑来看，采用V型倾斜排布的换热芯体布局，相比传统平面卧式布置，能在相同占地面积下提升近一倍的换热翅片布置面积，同时倾斜的芯体表面更利于冷凝过程中产生的化霜水、积尘自然滑落，减少长期户外使用过程中的积灰堵孔问题，降低运维清理的频次。顶部并排布置的三台轴流风机采用等间距排布，每台风机的送风覆盖范围刚好对应下方V型两侧的换热芯体区域，避免出现送风盲区，风机与芯体之间预留了足够的导流空间，减少气流紊流带来的风阻损耗，提升换热效率的同时降低风机运行的风噪。安装边界方面，底部采用一体式冲压成型的镀锌钢安装支座，支座上预留的长条形安装孔可适配不同规格的机组底座安装尺寸，支座的承重结构做了加强筋折弯处理，能承受整机运行时的风机振动载荷，也可应对户外安装时的风载冲击。侧面的三角支撑框架采用型材拼接结构，既保证了V型夹角的结构稳定性，也为管路接口、检修操作预留了足够的操作空间，设备进出液管接口统一布置在V型结构的端侧，方便现场管路对接时的施工操作，不需要额外调整管路走向。设计过程中充分考虑了户外使用的耐候性需求，所有外露结构件都做了防腐喷涂处理，风机的接线端设置了独立的防水接线盒，可满足露天安装的防护要求，芯体的翅片采用亲水铝箔材质，能提升冷凝水的流动效率，减少水膜附着带来的换热热阻，同时也能延缓翅片氧化腐蚀的速度，延长设备整体使用寿命。
