带肋片二次通道的微通道散热结构

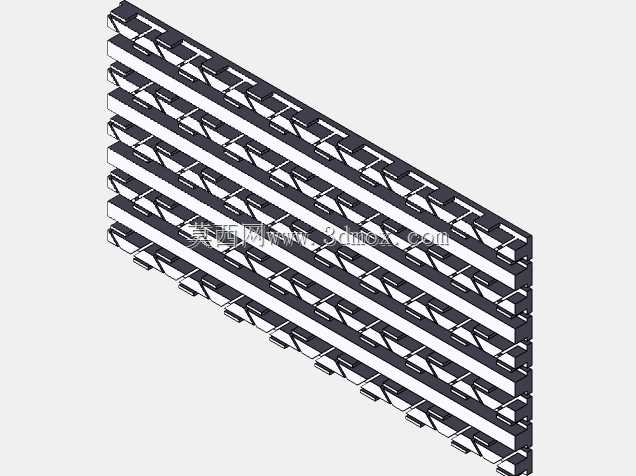

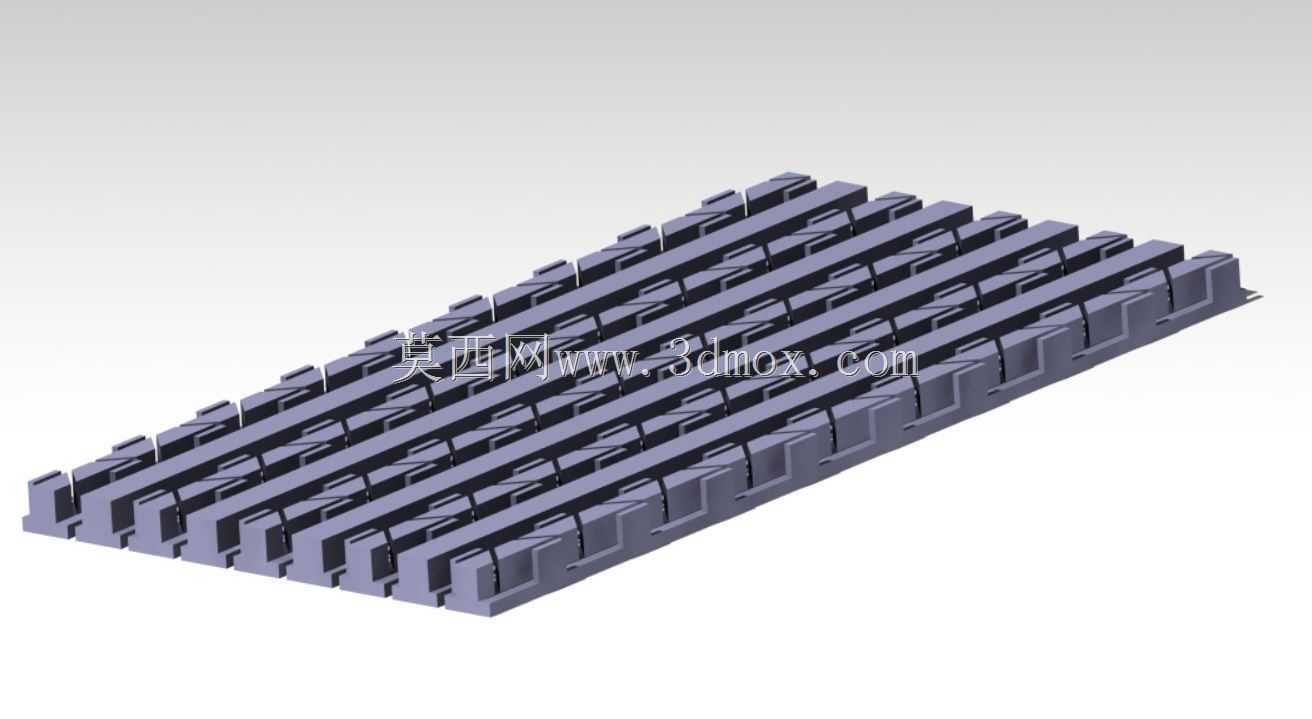

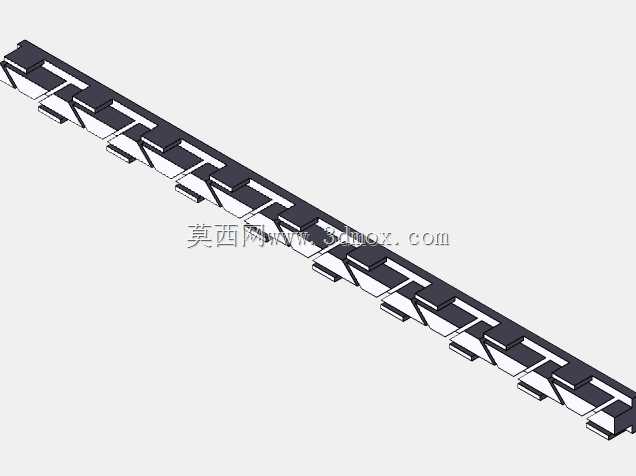

在高功率密度电子器件、新能源车载电控模块、激光发射单元这类热流密度持续攀升的应用场景里，常规平直翅片的散热能力已经触碰到传热瓶颈，这款带肋片与二次通道的微通道热沉，正是针对高热流工况下的换热效率不足问题做的结构优化设计。实际装机过程中，这类热沉的安装边界需要贴合发热芯片的表面轮廓，底部基板平面度控制在0.02mm以内，避免接触热阻抵消结构本身的传热增益，整体外形采用模块化的阵列排布思路，单组肋片通道的宽度、肋高比例经过流阻与换热效率的平衡测算，不会因为增设二次通道造成冷却介质流阻陡增，额外增加供液泵的负载。从结构设计逻辑来看，常规微通道的换热短板在于通道中心区域的流体边界层较厚，热量无法快速被冷却液带走，这款结构在主通道之间增设的错位肋片，一方面可以持续切割流体边界层，让冷热流体不断掺混，另一方面肋片本身也拓展了有效换热面积，二次通道的存在可以让部分流体从主通道分流后，冲刷肋片根部的滞流区域，带走常规结构容易淤积的热量，避免局部热点形成。在通讯基站的功率模块散热场景里，这类结构可以在相同冷却液流量下，把芯片结温降低8到12摄氏度，同时不需要大幅改动原有冷却回路的安装尺寸，基板上预留的安装孔位可以兼容主流功率模块的固定螺距，侧边的流体接口采用标准快插口径，能直接对接现有水冷管路。设计过程中需要注意肋片的厚度与间距比例，肋片过薄会在高压冷却液冲刷下产生形变，过厚则会挤占流道空间降低通流能力，二次通道的开设位置要对应主通道的流速滞止区，不能随意开设造成流体短路，让部分冷却液没有充分参与换热就直接流出热沉。实际测试中，这款结构在入口流速1.2m/s的工况下，换热系数比同尺寸平直微通道提升47%，流阻增幅控制在22%以内，完全满足高功率器件长期稳定运行的散热需求，不需要额外提升冷却系统的供液压力，适配现有工业冷却系统的参数范围。
