空心螺杆式间接换热干燥设备结构

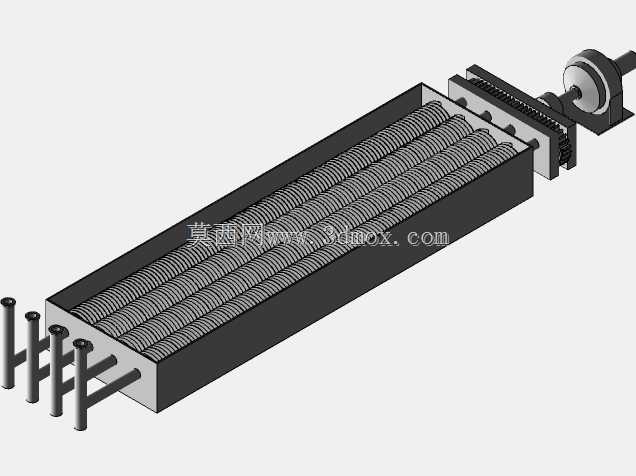

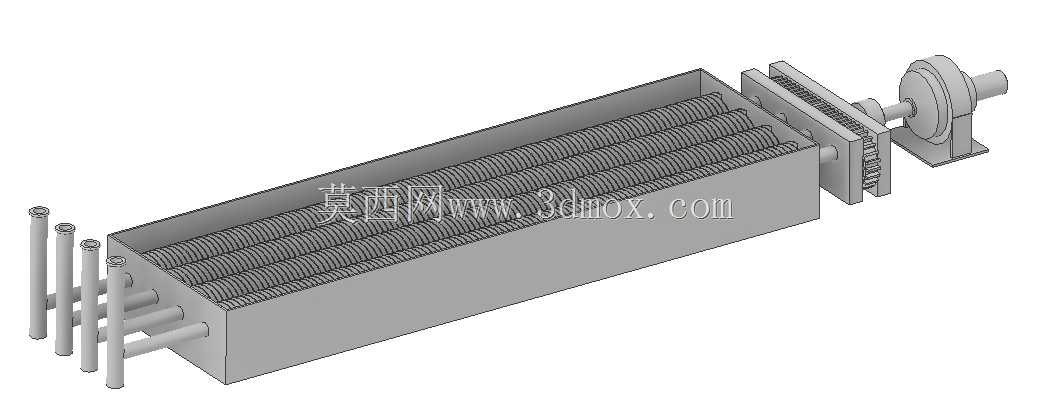

在市政污泥处置、化工散料后处理、食品滤饼干燥这类需要控制物料形态、避免物料与换热介质直接接触的工况中，这类空心螺杆结构的间接换热设备是核心处理单元，区别于直接热风干燥的高能耗、物料夹带问题，它依靠螺杆内部流通的热媒完成热量传递，整个处理过程封闭性好，热效率远高于常规对流干燥设备。从结构设计逻辑来看，槽体采用长条形矩形焊接壳体，内部平行排布多根带空心流道的螺杆轴，螺杆叶片与槽体内壁保留均匀的小间隙，既可以推动物料从进料端向出料端缓慢移动，又能通过叶片、螺杆轴的金属壁面持续向接触的物料传导热量，完成物料的升温、水分蒸发过程，针对糊状、高含水滤饼这类容易结团的物料，螺杆转动过程中的轻微挤压、翻动作用，还能不断更新物料与换热面的接触层，避免局部过热焦结或者换热效率衰减。设备一端的传动端采用多轴联动的齿轮传动结构，配套独立的驱动单元，所有轴端密封都采用适配粉尘、潮湿工况的密封结构，防止物料泄漏或者外界杂质进入传动腔；槽体另一端预留多组介质进出管口，分别对应每根螺杆的空心流道，热媒可以根据工艺需求选择热水、蒸汽或者导热油，进出管路的排布充分考虑了安装时的管线对接空间，管口间距、伸出长度都预留了标准法兰的安装操作余量，现场配管时不需要额外调整设备主体位置。从安装边界来看，槽体底部设置多组均匀分布的支撑脚，支撑脚的安装孔位适配常规工业地坪的预埋螺栓间距，设备整体的重心沿槽体长度方向均匀分布，不需要额外制作重型承重基础；驱动端的联轴器位置预留了检修拆卸空间，日常维护时不需要拆解槽体主体就可以完成轴承、密封件的更换。这类设备在建模时需要重点关注螺杆叶片的螺旋升角与螺距匹配，既要保证物料输送速度符合干燥停留时间的工艺要求，还要平衡多根螺杆之间的叶片间隙，避免转动过程中出现干涉；槽体的壁厚设计需要兼顾承压能力与热传导效率，焊接位置的圆角处理可以减少物料粘壁的死角，尤其是槽体底部与螺杆叶片的配合位置，圆弧过渡结构能大幅降低物料残留的概率。针对不同处理量的选型需求，建模时可以通过调整螺杆数量、槽体长度快速衍生不同规格的型号，核心的传动连接结构、介质管路接口都可以做成参数化模块，缩短系列化产品的设计周期。
