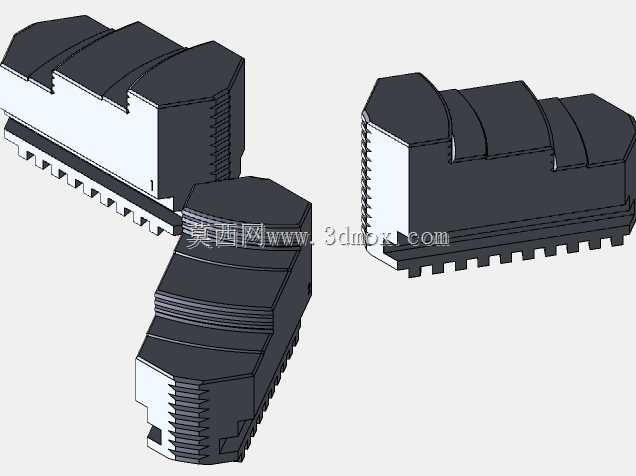

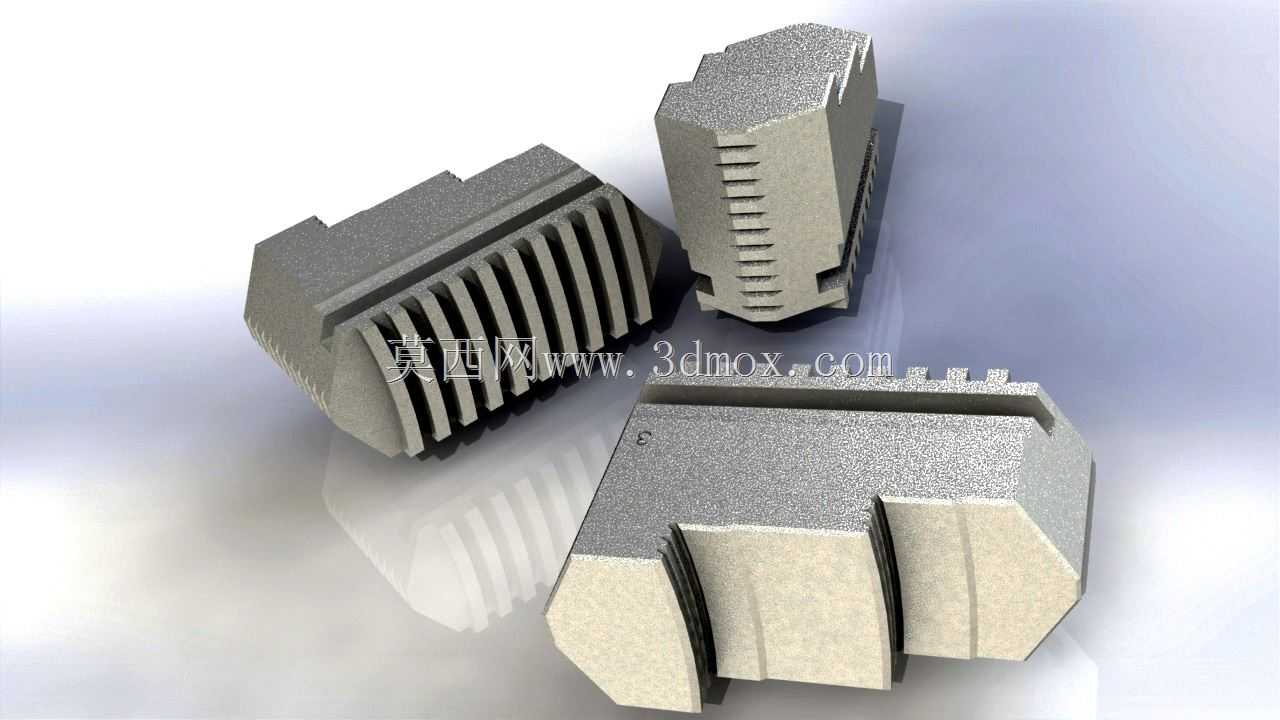

车床卡盘用卡爪结构三维设计

在普通车床与数控车床的回转类零件加工场景中，卡盘卡爪是直接承担工件夹持定位的核心执行部件，其结构合理性直接决定装夹刚性、加工同轴度与重复装夹精度。这套卡爪的设计完全适配三爪自定心卡盘的安装接口，卡爪基体采用阶梯式齿槽结构，与卡盘内部的盘丝齿形完全啮合，传动过程中可实现三个卡爪同步径向移动，保证装夹时工件自动定心，无需额外找正即可满足常规轴类、盘类零件的装夹需求。卡爪的夹持工作面做了分段式设计，靠近卡盘中心的区域为平直夹持面，可适配规则圆柱面工件的装夹，外侧的阶梯齿结构一方面可增大与毛坯面的接触摩擦力，避免大切削量加工时工件打滑，另一方面可在装夹异形毛坯时提供多点接触支撑，降低装夹变形概率。从安装边界来看，卡爪的背部齿距、齿形角度完全符合通用三爪卡盘的接口标准，安装时无需对卡盘本体做任何改造，直接替换原有卡爪即可投入使用，卡爪的径向行程覆盖常规车床的加工直径范围，可满足从小直径销轴到大直径盘类零件的装夹跨度。设计过程中重点考量了卡爪的受力分布，在卡爪与盘丝啮合的齿根位置做了圆角过渡处理，避免大夹紧力下出现应力集中导致的齿部崩裂，卡爪的夹持面做了淬火硬化层的结构预留，建模时直接体现了硬化层的厚度区间，方便后续加工时做热处理工艺规划。针对不同装夹场景的需求，卡爪的非工作面做了减重槽设计，在保证整体结构刚性的前提下降低卡爪自身重量，减少卡盘高速旋转时的动平衡偏差，避免高速切削时因卡爪重量不均产生的振动影响加工表面质量。在实际生产应用中，这类卡爪除了用于常规金属切削加工的工件装夹，也可适配焊接工装、检测工装中的回转类工件定位，只要配套对应规格的三爪卡盘接口，即可实现快速装夹定位，大幅降低工装调整的辅助时间。建模时对卡爪的所有配合尺寸都做了公差带预留，齿形配合间隙控制在合理区间，既保证卡爪移动时的顺畅性，又避免间隙过大导致的装夹定心偏差，夹持面的平面度、与卡爪安装基面的垂直度都在模型中做了形位公差的结构体现，可直接用于后续的加工工艺编制与成品检测。
