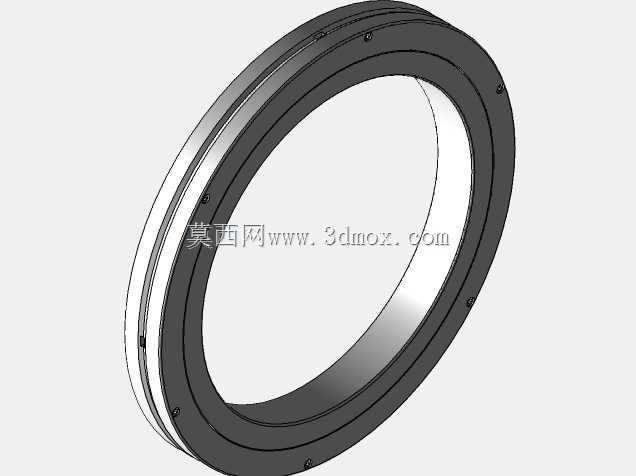

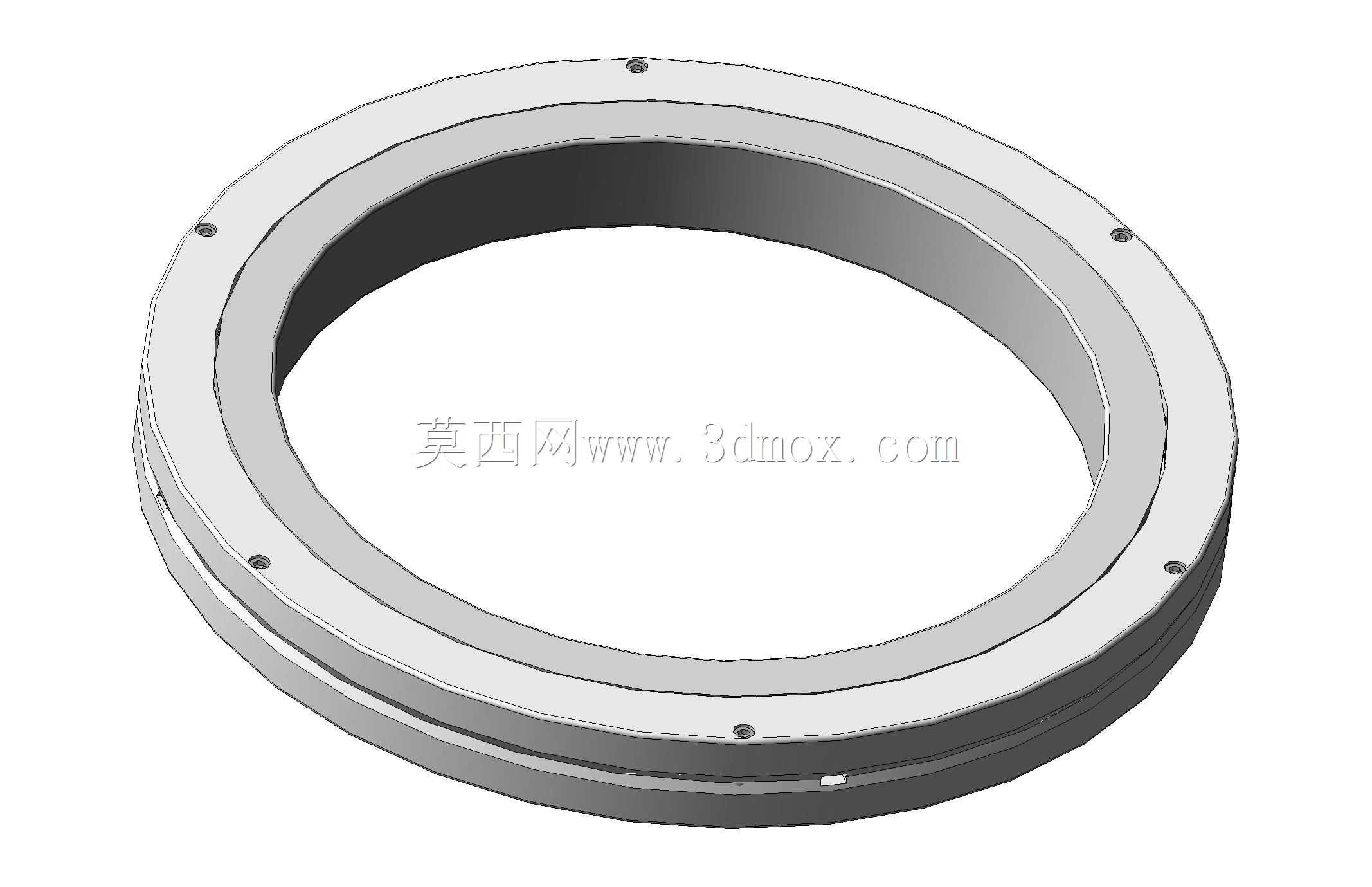

RB11015CC0交叉圆柱滚子回转支承结构

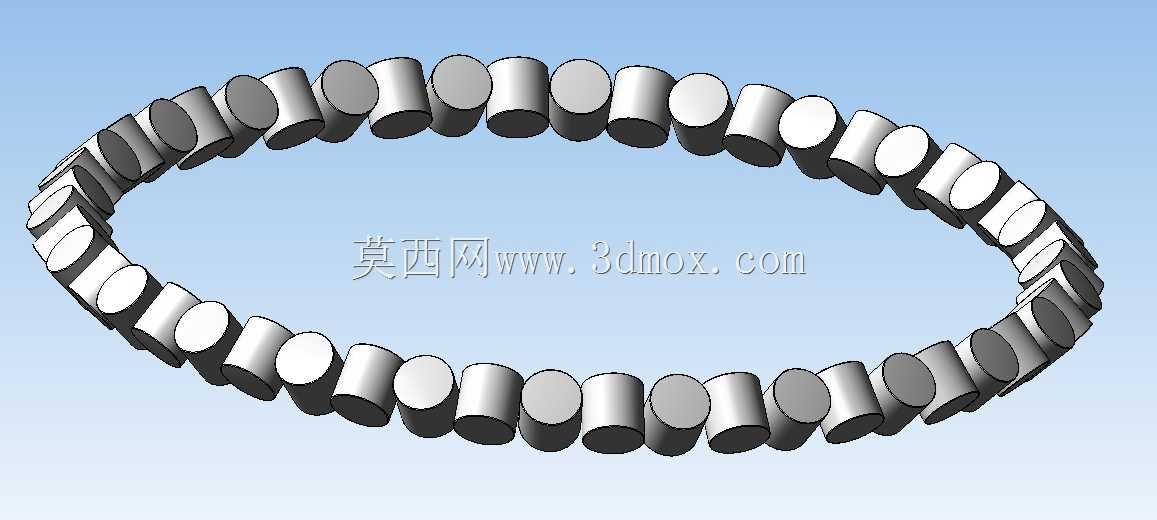

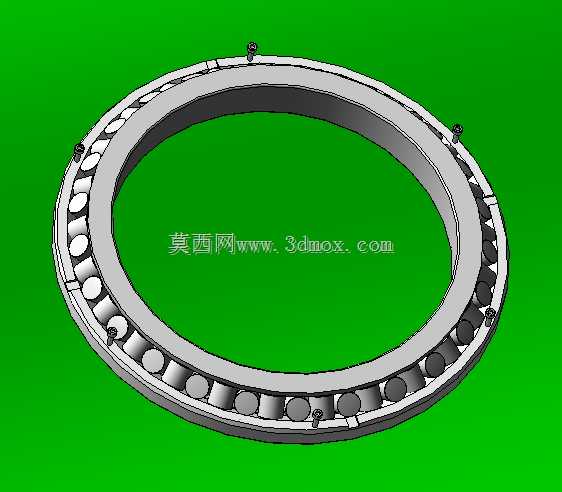

在工业回转类传动场景中，这类交叉圆柱滚子结构的支承部件常被用于需要同时承受轴向载荷、径向载荷与倾覆力矩的工况，常见于数控转台、工业机器人关节、精密回转工作台、雷达天线基座、医疗影像设备回转机架等对回转精度、承载刚度有较高要求的设备部位。不同于常规深沟球轴承或圆锥滚子轴承的排布逻辑，该结构将圆柱滚子以90度相互垂直交叉的方式排列在滚道内，单套支承即可替代传统多套轴承组合的布局，大幅缩减安装所需的轴向与径向空间，降低主机结构的设计复杂度。从结构设计逻辑来看，滚道采用线接触的承载形式，相比点接触的球轴承具备更高的承载刚度与抗变形能力，滚子之间设置有隔离块避免滚子间的滑动摩擦，有效降低回转过程中的摩擦阻力，保障低速回转时的运动平稳性，减少启动阶段的扭矩波动。在安装边界层面，该型号支承采用薄壁环形结构，内外圈设置有安装用的螺栓孔，可直接通过螺栓与主机的安装基座、回转部件连接，无需额外设计复杂的轴承座压紧结构，安装时需注意滚道的预紧量调整，预紧过大会增大回转摩擦阻力、加剧磨损，预紧不足则会导致回转间隙过大，影响传动精度，通常需要根据主机的载荷特性、回转精度要求匹配对应的预紧力参数。实际应用中，这类支承的滚子交叉排布设计可以抵消不同方向载荷带来的滚道偏移，即使在承受复合载荷的工况下，也能保持稳定的回转精度，不会出现常规轴承在复合载荷下容易发生的偏载、滚道局部应力集中问题。在精密设备场景中，该结构的弹性变形量远小于同尺寸的球轴承，能够保障回转部件的端跳、径跳精度维持在微米级区间，满足高精度加工、检测类设备的运行要求。设计建模过程中需要重点关注滚道的曲率匹配、滚子与滚道的接触角精度、安装孔的位置度公差，这些参数直接决定了成品支承的实际承载能力与回转精度，若滚道加工角度存在偏差，会导致滚子受力不均，大幅缩短部件的使用寿命，甚至在重载工况下出现滚子卡滞、滚道剥落的失效问题。日常选型时需要结合主机的最大倾覆力矩、额定轴向径向载荷、最高回转转速、允许的安装空间等参数综合匹配，避免出现选型过小导致的早期失效，或是选型过大造成的结构冗余、成本浪费。
