深沟球滚珠轴承总成及配套零件结构

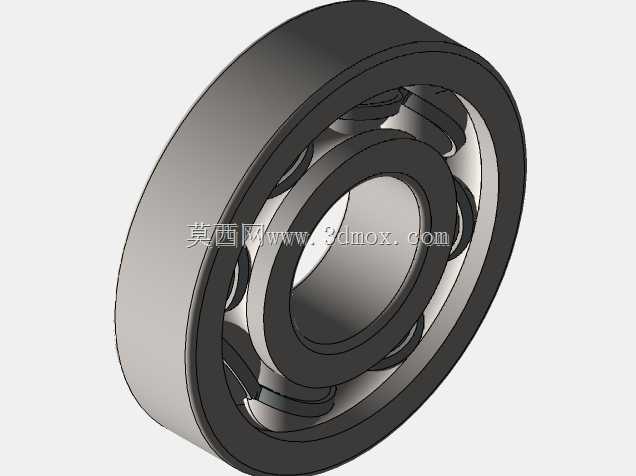

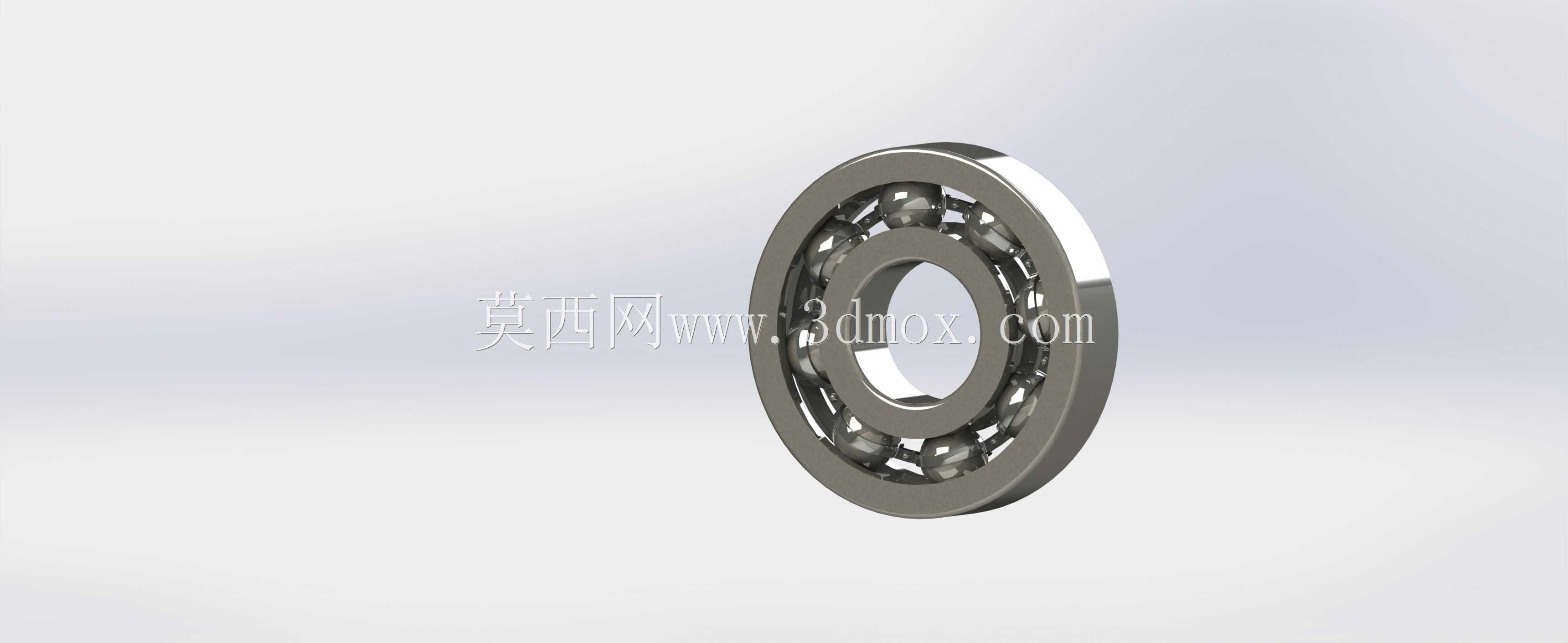

这套滚珠轴承总成及配套零件的三维结构，覆盖了从内圈、外圈、滚动体到保持架的全部核心组成，可直接用于传动系统的装配干涉校验、工况载荷模拟环节。在实际工业场景中，这类深沟球结构的轴承是应用覆盖面最广的回转支撑部件，小到家用电机的输出端支撑、输送线的托辊转轴，大到机床主轴的径向定位、减速机输入输出轴的回转约束，都能见到同结构轴承的身影，它主要承担径向载荷，也可在一定范围内承受双向的轴向载荷，能有效降低轴系回转过程中的摩擦阻力，约束轴类零件的径向与轴向窜动，保证传动精度的稳定性。

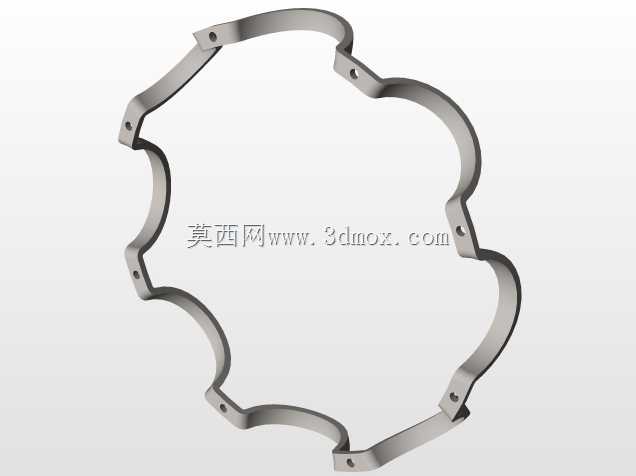

从设计思路来看，建模过程中严格遵循了滚动轴承的通用设计逻辑：内圈与轴采用过盈配合的尺寸边界，外圈与轴承座孔采用过渡配合的公差带，滚道的曲率半径略大于滚珠直径，保证滚动体与滚道的接触应力处于合理区间，避免应力集中导致的早期点蚀失效；保持架采用浪形冲压结构，均匀分隔每一颗滚珠，避免滚动体之间直接接触产生额外摩擦与磨损，同时预留了润滑脂的存储空间，保障运转过程中的润滑介质能持续覆盖接触表面。

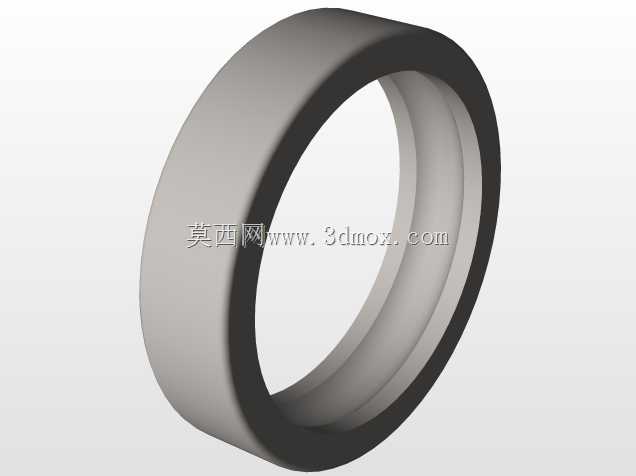

外形尺寸与安装边界的设定上，模型还原了标准系列轴承的安装尺寸逻辑：内圈内径匹配常用的标准轴径，外圈外径对应标准轴承座的安装孔径，总宽度符合对应型号的尺寸规范，内圈的定位台肩高度、外圈的安装挡边尺寸都做了符合装配要求的设计，既保证安装时轴肩与座孔挡边能可靠顶紧轴承端面，又不会因为台肩过高接触到保持架造成运转干涉。建模时对每个零件的倒角、圆角细节都做了还原，比如内圈外圈的装配引导倒角，方便压装时快速对位，滚道边缘的圆角过渡则能降低热处理环节的应力集中风险，提升零件的疲劳强度。

在结构设计校验环节，这套模型可以直接导入装配体中验证轴系的跨距布置是否合理，检查轴承周围的密封件、端盖、锁紧螺母是否存在装配冲突，也能配合有限元分析模块，模拟不同转速、不同载荷下轴承的接触应力分布，提前预判选型是否匹配工况需求，避免实际加工装配后出现轴承寿命不足、回转精度超差的问题。对于做设备改造、非标传动系统设计的工程师来说，完整的分零件结构能方便根据实际需求调整密封结构、保持架材质，或是基于基础结构改造成带防尘盖、带密封圈的衍生型号，不用从零开始搭建基础几何结构，能大幅缩短前期设计的建模周期。
