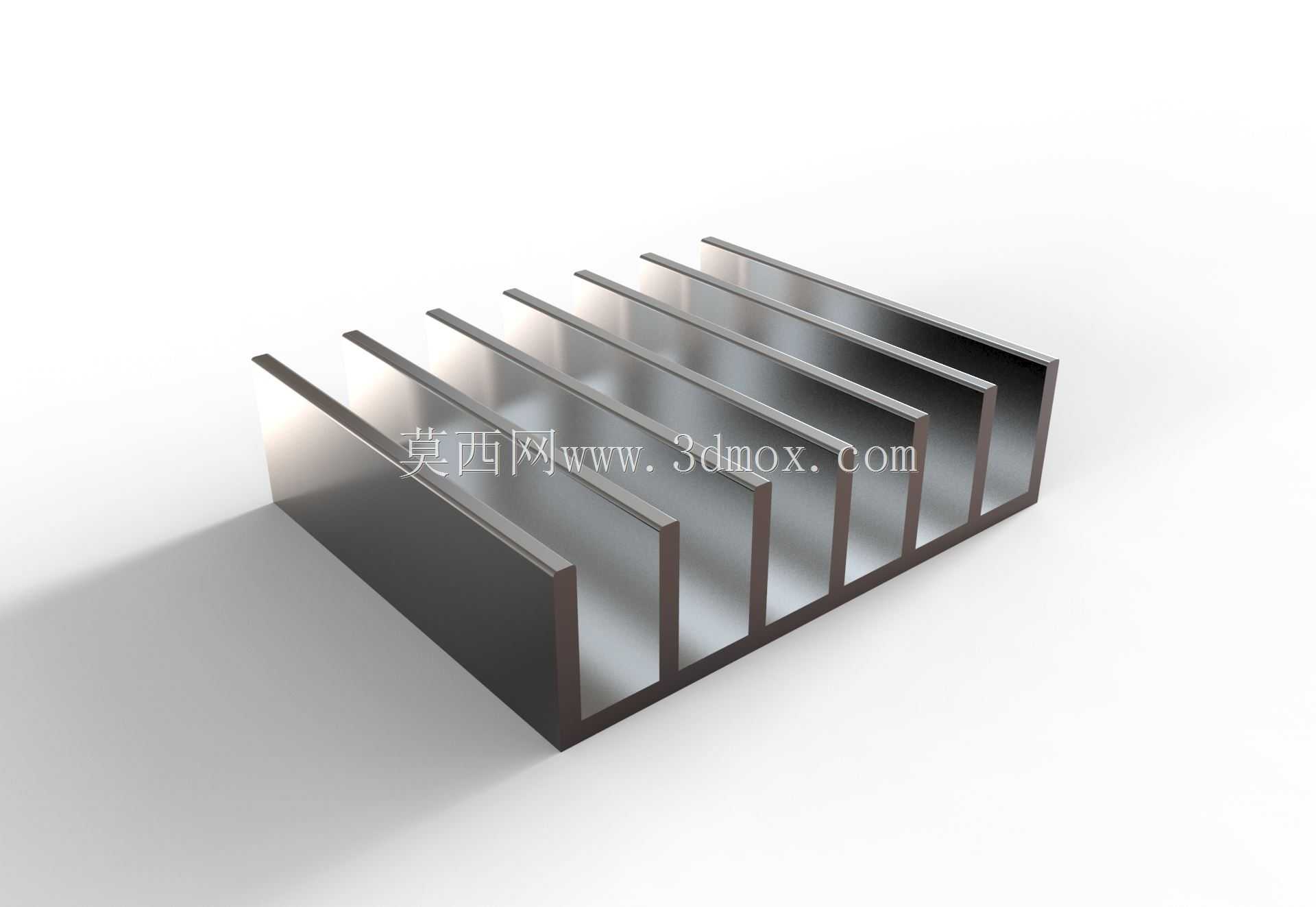

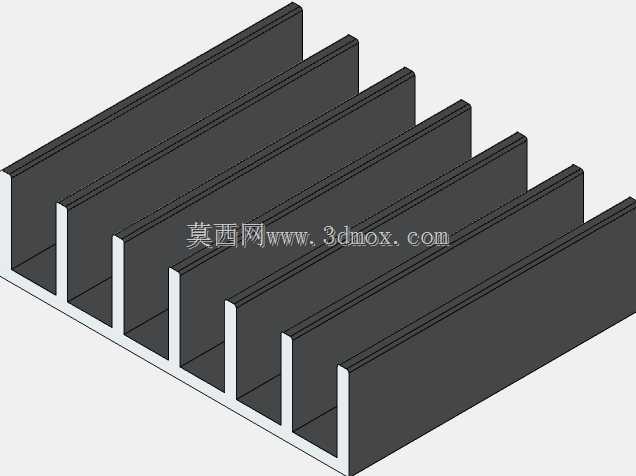

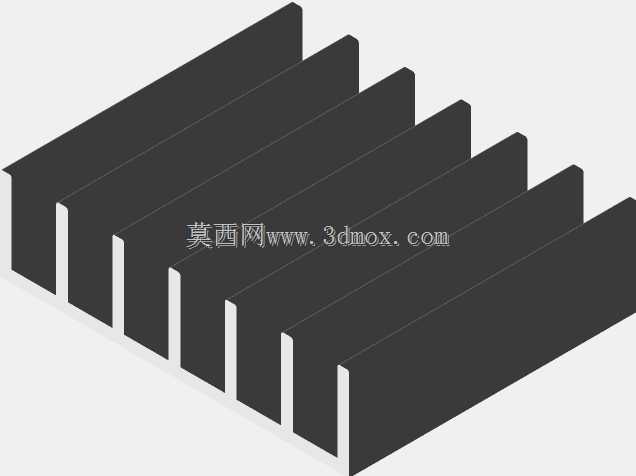

平行肋条式铝制电子散热结构件

这款平行肋条式铝制散热结构，主要面向小功率电子元器件的被动散热场景，常见于工控板卡、电源模块、小型驱动电路板的配套散热使用，依靠铝基材本身的高导热特性，将发热元件工作产生的热量快速传导至肋片表面，再通过肋片间的空气自然对流完成热量交换，不需要额外搭配风扇即可满足常规工况下的散热需求，能有效避免元器件因积热出现性能衰减、寿命缩短的问题。从结构设计来看，整体采用一体化挤压成型的工艺思路，基底部分为平整实心结构，底面加工有较高的平面度要求，安装时可通过导热胶、导热硅脂与发热元件表面紧密贴合，减少接触热阻，基底厚度经过热阻计算优化，既保证热量在基底平面的快速均布，也不会因过厚造成材料浪费、整体重量超标。上方的平行肋片采用等间距排布设计，肋片厚度与间距经过对流换热效率校核，肋片间距预留了足够的空气流通通道，避免相邻肋片的热边界层重叠影响散热效率，肋片高度根据目标散热功率做了匹配，在有限的安装空间内最大化拓展散热接触面积，同时肋片边缘做了微小的倒角处理，避免安装过程中割伤操作人员，也能减少挤压成型后的毛刺处理工作量。安装边界方面，整体为规则长方体结构，没有外凸的异形结构，可根据实际安装需求在基底部分加工安装孔位，适配螺丝固定、卡扣固定等多种安装方式，整体外形规整，在PCB板上布局时不会与周边的电容、接插件等元件产生干涉，肋片的排布方向可根据设备内部的空气流向调整安装角度，进一步提升对流散热的效果。不同于带热管、风扇的主动散热结构，这款纯铝挤压的散热件没有活动部件，不存在运行磨损、噪音的问题，长期使用可靠性高，适合在对噪音控制有要求、维护不便的嵌入式设备、小型通讯终端内使用，铝材质本身的抗腐蚀性能也能适应多数常规工业环境的使用要求，不需要额外做表面防腐处理，若有更高的散热需求，也可在表面做阳极氧化处理，进一步提升表面辐射散热的能力。
