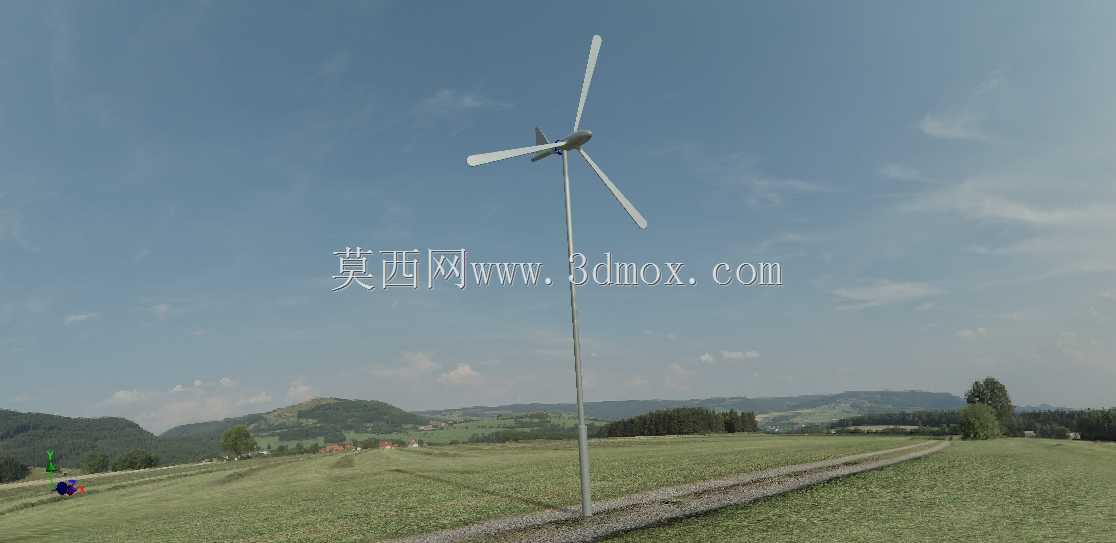

三叶片水平轴风力发电整机结构设计

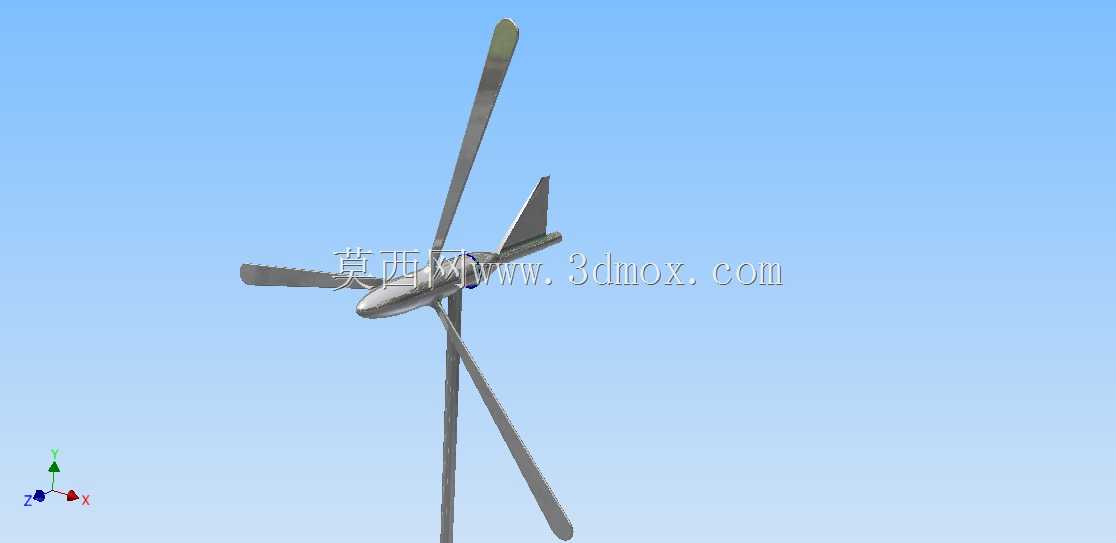

这款水平轴风能转换设备的结构设计，核心围绕低风速区域的分布式供能场景展开，可适配偏远村落离网供电、牧区小型用电负载、海岛监测站点供电、农林区域互补供电等多种实际工况，不需要依赖大电网的配套铺设，就能完成风能到电能的稳定转换。整机采用三叶片风轮布局，相比两叶片结构运行时的动平衡表现更优，气动载荷波动更小，能降低塔筒承受的交变冲击，延长整体结构的疲劳寿命；叶片采用翼型优化设计，叶根到叶尖的弦长、扭转角做连续渐变处理，适配不同半径位置的线速度差，提升低风速段的风能捕获效率，叶尖做了小角度修型，降低高速旋转时的叶尖涡流损耗，同时削减运行过程中的气动噪声。风轮后方设置的尾舵结构，是小型水平轴风电设备的对风调节部件，不需要额外配置偏航驱动系统，依靠尾舵承受的风力气动推力，就能自动带动风轮调整朝向，始终保持风轮旋转平面与来流风向垂直，简化了整机结构复杂度，降低了后期运维的部件更换需求。塔筒部分采用等径直筒结构设计，在保证整体结构刚度、避免风轮运行时出现共振区间的前提下，尽可能控制塔筒自身重量，降低基础安装的载荷要求；塔筒底部设置法兰连接接口，可适配混凝土浇筑基础、钢架固定基础等多种安装形式，安装边界可根据实际场地的地形、风资源条件做适配调整，不需要定制特殊的安装基座。设计过程中重点做了运动干涉校验，确认风轮在全角度旋转、尾舵全范围摆动调整对风方向时，所有部件之间都不会出现碰撞剐蹭；各连接部位的受力做了对应校核，叶根与轮毂的连接、轮毂与主轴的配合、塔筒上下端的连接法兰，都匹配了对应载荷等级的连接结构，保证极端阵风工况下的结构可靠性。整机的气动布局经过多轮调整，在保证风能转换效率的同时，尽可能缩小整体外形尺寸，降低运输与现场安装的难度，不需要大型吊装设备就能完成现场组装，适合交通不便的偏远区域部署使用。
